Печь муфельная из ШВП (шамотно- волокнистой плиты)

Сам термин «муфельная печь» для большинства людей ни о чем не говорит. Нет, это не очередная разновидность отопительных приборов, позволяющих сэкономить на топливе. Это прибор, предназначенный для обжига керамических изделий, выплавки металлов, купелирования, создания монокристаллов и т.д. В медицине используются для обеззараживания инструментов.

Несмотря на компактные размеры, бытовой агрегат обойдется в 35-48 тысяч рублей, что довольно дорого для изготовления hand-made и керамики. Поэтому многие и занимаются поисками, как сделать муфельную печь своими руками. Предлагаем вооружиться рядом инструментов, вспомнить школьный курс физики по термодинамике и приступить к изготовлению.

Разновидности муфельных печей

По конструктивным особенностям устройства подразделяются на:

• трубчатые или цилиндрические;
• горизонтальные или вертикальные.

По виду термообрабатывающего состава:

• воздушные;
• вакуумные;
• на основе инертного газа.

Изготовить в домашних условиях можно только лишь воздушную муфельную печь, поэтому именно о ней и пойдет речь в статье.

По особенностям термоэлектрического нагревателя:

• газовые;
• электрические.

Безусловно, газовая печь обойдет в эксплуатации в 3-4 раза дешевле электрической, за счет экономии топлива, но такую печь, во-первых, запрещено по закону изготавливать и использовать, во-вторых, сделать муфельную печь своими руками на газу технически крайне сложно.

За счет простых материалов печь можно изготовить в любой удобной форме, в том числе и такой, которая идеально подойдет к интерьеру помещения.

Изготовление устройства

В данном случае мы расскажем, как сделать вертикальную муфельную печь для обжига керамики своими руками.

Для этого вам понадобятся следующие инструменты:

• углошлифовальная машина (болгарка) и 1-2 круга;
• электро-дуговая сварка и электроды;
• слесарный инструмент, в том числе кусачки;
• 2-миллиметровая нихромовая проволока.

и материалы:

• 2,5 мм стальной лист или корпус б/у духовки;
• уголок;
• арматура;
• базальтовая вата;
• огнеупорный шамотный кирпич;
• огнеупорный раствор;
• герметик силиконовый.

Основные элементы

Корпус

Идеально в качестве основы самодельной муфельной печи для фьюзинга или купелирования подойдет корпус электрической духовки или чудо-печки, поскольку в ней уже предусмотрена вся необходимая изоляция. Понадобится только снять или удалить все пластиковые элементы.

Если не получилось найти такую духовку, корпус можно сварить из листа, предварительно нарезанного на заготовки. Свариваете все боковины, зачищаете металлической щеткой или болгаркой швы и покрываете грунтовкой.

Изготовление корпуса из листов, хотя и чуть более сложное, но позволяет сделать ту конструкцию, которая подходит по размерам под конкретное помещение.

Нагревательный элемент

Ключевой компонент устройства, поскольку именно от него зависит температура в печи и скорость нагрева. Также нужно будет сделать и терморегулятор для муфельной печи своими руками, либо приобрести уже готовый. В качестве нагревательного элемента будет выступать нихромовая проволока, диаметр которой подбирается в зависимости от максимальной температуры. Минимальный и самый расходный диаметр - 1,5-2 мм.

Нихром на стандартной спирали выдерживает 1100 градусов, но необходимо исключить попадание воздуха, иначе он сгорит. Лучше всего в муфельную печь подойдет фехраль - его рабочая температура 1300 градусов, да и с воздухом он «дружит».

Любая электрическая муфельная печь, даже самая маленькая, изготовленная своими руками, при разогреве до 1000 градусов затрачивает около 4 кВт. Перед использованием проверьте всю проводку и установите автомат-стабилизатор на 25 А.

Термоизоляция

Важнейший аспект работы, который отвечает за целостность и эффективность всей конструкции. Внутри муфельной печи устанавливается на огнестойкий клей шамотный кирпич. По размеру печи его обрезают болгаркой. Сверху используется базальтовая вата.

На некоторых форумах по изготовлению муфельных печей рекомендуют использовать для кладки асбест. Это действительно огнестойкий материал, но уже при температуре 650 градусов+ он начинает выделять канцерогены.

Изготовление самодельной муфельной печи

Первый пункт можно пропустить тем, кто в качестве корпуса использует старую духовку.

Как сделать корпус

Вырезаете из листа прямоугольник нужного размера, загибается в цилиндр и заваривается шов. Далее из этого же листа вырезаете круг соответствующего диаметра и привариваете его к цилиндру. У вас получается подобие металлической бочки, стороны и дно которой стоит усилить арматурой и уголками.

Объем бочки рассчитывается таким образом, чтобы достаточно места было и для изоляции (ваты и кирпичей) и для обжигаемых материалов.

Корпус может быть и прямоугольным - форма никак не влияет на качество печи и эффективность разогрева. На видео вы посмотрите, как сделать прямоугольную муфельную печь своими руками из аналогичных материалов.

Видео 1 Муфельная печь своими руками с описанием

Термоизоляция печи

1. По периметру конструкции выкладывается базальтовая (каменная) вата.

Почему именно такая разновидность минеральной ваты выбрана? По нескольким причинам:

• негорючесть - ее используют даже в качестве преграды открытому огню. Вата выдерживает температуру до 1114 градусов, после которой начинает оплавляться, но не гореть;
• природные составляющие - базальт, из которого изготовлена вата, абсолютно натуральный материал, поэтому даже при нагревании не выделяет никаких вредные веществ, в отличие, например, от ваты, изготовленной из шлаков;
• минимальная теплопроводность, которая составляет всего 0,032-0,048 Вт/м/К, что даже меньше чем у пенополистирола.

К корпусу вата крепится специальными керамическими пуговицами

1. Далее следует термоизоляция шамотным кирпичом. Требуется именно такой материал, поскольку он на 75% состоит из огнеупорной глины и не лопнет в процессе эксплуатации печи.

Берете 7 кирпичей, нумеруете их для удобства, составляете в подобие трубы. Далее обрезаете торцы болгаркой так, что труба получилась максимально круглой.

Когда кирпичи нарезаны и собраны, стягиваете их проволокой и проверяете, насколько симметричной получилась конструкция.

1. Делаете 6 мм спираль из нихромовой проволоки, для чего накручиваете ее на любой, подходящий по диаметру круглый предмет, можно даже использовать карандаш.

Имейте в виду, что эксплуатация печи возможна только при условии непрерывного контроля температуры. Иначе это просто дорогая, но очень опасная игрушка. Единственный реальный вариант датчика таких высоких температур (более 1000 градусов) - термопара. Платину для этого не надо искать, вполне подойдет такой вариант:

• железо-константан, 53 мВ/град, термо ЭДС;
• никель-железо, 34 мВ/град., термо ЭДС.

1. Раскручиваете кирпичи и нарезаете на внутренней стороне под небольшим углом болгаркой борозды под спираль. Ровность их проверяете уровнем и располагаете так, чтобы витки шли от самого дна до верха. Категорически запрещено допускать соприкосновения витков - будет замыкание цепи. После нарезки борозд вставляете спираль и собираете всю конструкцию снова.

1. Выводите концы спирали и подключаете их к автомату 25 А.
2. Теперь берете подготовленный ранее стальной цилиндр, на дно его кладете шамотные кирпичи, нарезанные так, чтобы полностью закрыть все днище, заливаете их огнеупорным клеем. Далее помещаете собранную термоконструкцию и также заливаете пространство между бочкой и конструкцией огнеупорным составом.

Фото 12 Готовая конструкция помещается в стальной корпус

Включать можно только тогда, когда полностью высохнет вся конструкция. Через 3-5 дней после изготовления включите прибор на полную мощность, но не закрывайте крышкой - если где-то начинается испарение, отключите и оставьте еще на сутки.

Изготовление крышки

• Вырезаете из стали круг, идентичный по диаметру уже полностью собранной конструкции.
• Сверху на клей «садите» шамотный кирпич - он обеспечит достаточную герметизацию.

• Привариваете по бокам ручки, чтобы было удобно поднимать и снимать крышку, и щеколда для закрывания.

• По краю покрываете огнеупорным силиконом, перед этим обязательно обезжиривается поверхность (подойдет даже «Уайт-Спирит»).

Напомним, когда печь работает, она должна быть закрыта. Излишнее попадание воздуха внутрь приведет к быстрому износу нихрома.

Самая простая муфельная печь для керамики

Для изготовления такого простейшего прибора понадобится только обычная электрическая плитка, глиняный горшок и кусок шамотного кирпича.

• Ставите на печку кусок кирпича так, чтобы обжигаемая керамика не касалась спирали на плитке и закрываете ее горшком. Мощность регулируете терморегулятором.
• Теперь наблюдаете за горшком - как только сквозь его стенки начинает словно просвечиваться красный свет, засекаете время на обжиг. Как правило, это 10-12 часов.

Техника безопасности

1. Работать с печкой можно только при условии, что есть заземление.
2. Запрещено приступать к работе, если есть сколы или трещины на корпусе.
3. Запрещено прикасаться к прибору во время работы.
4. Категорически запрещено трогать работающую спираль.
5. Во время работы за печью необходим постоянный присмотр.

Несмотря на относительную простоту изготовления, среди домашних мастеров такой прибор не сильно распространен. «Виной» этому высокие расходы на электричество. Кто-то считает, что можно сделать муфельную печь и на дровах - ну если получится найти полено, у которого теплотворная способность 14000 ккал/кг, тогда да, получится. Хотя все же лучше в качестве таких «дров» использовать кузнечный горн - именно в таких условиях и была изобретена первая в истории подобная печь.

Если у вас еще остались вопросы, как сделать муфельную печь своими руками, посмотрите видео инструкцию.

Видео 2 Муфельная печь своими руками

Довольно часто в процессе различного производства требуется произвести нагрев, закалку или другую термическую обработку детали. При этом приходится не только соблюдать определенный температурный режим, но и осуществлять контроль охлаждения. Для этих целей лучше всего подходят печи муфельные.

Свое название они получили благодаря специальному устройству, которое представляет собой камеру, изготовленную из термостойких материалов, призванную защитить деталь от различных воздействий. Например, она препятствует соприкосновению изделия с защищает от воздействия окружающей среды и способствует поддержанию температурного режима.

Существует печь муфельная, в которой предусмотрено устройство такого типа, где муфель установлен стационарно. Она довольно практична и удобна, но через определенный период эксплуатации подлежит полному переоборудованию, или осуществляется замена камеры. Поэтому на больших производствах, где подобные идут без остановок, используется принципиально другой тип устройств, которые имеют сменную набивку.

Такая муфельная печь работает без перерыва, а детали в нее погружают уже вместе с муфелем. Поэтому их требуется определенное количество. Учитывая недолгий срок службы, такие предприятия обычно сами налаживают производство муфелей.

Изготавливают камеры таких печей из различного свойства. Если конкретный технологический процесс требует быстрого остывания, то используют тонкостенную керамику, когда же требуется сохранять тепло в печи длительное время после ее выключения, то применяют специальную или другую набивку из теплопроводимого и огнеупорного материала.

Существует множество способов нагрева, которые использует муфельная печь. Она может работать на газу, на дровах, на солярке или другом жидком топливе, но чаще всего используют электрические ТЭНы. Они позволяют производить нагрев печи равномерно (так же происходит и остывание), осуществлять четкий контроль над температурой в процессе функционирования. При этом к ним можно подсоединить специальные пирометрические приборы, благодаря которым весь режим нагрева и остывания может производиться автоматически. Для контроля температуры обычно используют термопары из специальных сплавов, которые находятся внутри прибора.

Самая простая муфельная печь производится с металлическим корпусом, в который устанавливают нагревательные элементы и контролирующие устройства. После чего изготавливается ее камера, которая устанавливается внутри. В домашних условиях для этого используют и глину. Они являются самыми доступными материалами и имеют хорошие технические характеристики.

Такая муфельная печь может прослужить достаточно долго, а замена самой камеры не составит большого труда и не повлечет особых материальных затрат. Стоит отметить, что большинство промышленных устройств подобного типа имеют точно такой же принцип сборки, хотя для различных условий может быть изменен материал муфеля.

Муфельные печи представляют собой конструкцию, нагревательные элементы которой позволяют добиться температуры, необходимой для обжига керамики, плавки металлов, закалки стали в личной мастерской. Ювелиры и другие мастера, чья мастерская находится дома, понимают всю ценность такой конструкции. А учитывая высокую стоимость муфельных печей, производимых заводским путем, подобная печь, выполненная самостоятельно, приобретает особое значение.

По типу нагревательных элементов муфельные печи подразделяют на:

• электрические;
• газовые.

По предназначению они делятся на:

1. для плавки металла;
2. для обжига керамики;
3. для плавки стекла;
4. для закалки металла;

Бывают также промышленные и самодельные муфельные печи.

Но печи, работающие на газу сделать в домашних условиях невозможно, хотя газ и дешевле электричества, так как подобные эксперименты запрещены законодательством. Электрическое управление печью обеспечивает удобство регулирования температурного режима.

По конструктивному типу муфельные печи делят на:

• горизонтальные (наиболее простые);
• вертикальные или горшкового типа;
• колпаковые;
• трубчатые.

Нагрев может производиться в воздушной среде, в вакууме или в газовой среде. В домашних условиях есть возможность только для конструирования печи с термической обработкой изделий в воздушной среде.

При самостоятельном выполнении муфельной печи ей можно придать желаемую форму и объем, оформить ее в подходящем для интерьера стиле.

Основные части конструкции

Список материалов и инструментов для сборки конструкции

1. болгарка (машинка для шлифовки и резки материалов) с отрезными кругами для металла;
2. сварочный аппарат;
3. листовая сталь толщиной >2мм;
4. металлические уголки;
5. шамотный огнестойкий кирпич;
6. огнеупорная смесь;
7. силикон термостойкий;
8. базальтовый термоизолятор (вата, плотностью 200 кг/м 3) или перлит;
9. защитные очки и респиратор;
10. нихромовая (фехралевая) проволока сечением 1 мм;
11. кусачки или ножницы по металлу.

Технология постройки муфельной печи

Порядок выполнения работ горизонтальной ли вертикальной муфельной печи аналогичен, различие состоит в расположении элементов печи.

Важно! Во время резки кирпичей обязательно защищать глаза и органы дыхания от пыли очками и респиратором. Работы необходимо производить на улице или в хорошо проветриваемом помещении.

Помещаем образовавшуюся кирпичную трубу в корпус со слоем теплоизоляции.

Но прежде из мотка нихромовой или фехралевой проволоки необходимо сделать спираль диаметром около 6 мм. Для этого наматываем проволоку на основу (карандаш, сварочный электрод или тонкий металлический пруток).Достаем кирпичи и вновь выкладываем их на ровную поверхность в ряд.

Прикладываем спираль, делаем разметку под будущие канавки, которые будем вырезать в кирпичах болгаркой. Правильность линий проверяем строительным уровнем. В конечном итоге внутри рабочего пространства проволока будет уложена по спирали от дна к вершине рабочего пространства. Важно, чтобы витки не соприкасались друг с другом, иначе будет замыкание.

Чтобы вывести концы проволоки за пределы рабочей камеры и подключить их к автомату, между двумя соседними кирпичами вставляем три тонких длинных отрезка керамической плитки с пропиленными в них тонкими каналами под проволоку.

Применение таких керамических выводов в дальнейшем позволит легко производить ремонтные работы муфельной печи.

Коммутация электрической части с тремя ступенями мощности

• для первой ступени мощностей необходимо два контура спиралей включать последовательно;
• вторая ступень подразумевает отдельное подключение нижней спирали;
• третья ступень мощности – параллельное включение двух контуров.

При включении спиралей обязательно заземление!

Готовую конструкцию рабочей камеры помещаем в корпус со слоем теплоизолирующего материала и одним кирпичом, уложенным на дно, обмазывая его огнеупорной (печной) глиной или огнеупорным клеем.

Чтобы вывести керамические каналы за пределы корпуса, сверлим в нем отверстия.

Крышку выполняем из листовой стали, вырезая ее по размеру печи и закрепляя на ней печной глиной огнеупорный кирпич. Сверху привариваем щеколду, ручки и навесы. Для герметичности по краям крышки и на примыкающие стенки муфельной печи наносим слой термостойкого силикона, предварительно тщательно обезжирив поверхности.

После полного высыхания печи подключаем проволоку к электрическому автомату со стабилизатором и проводим ряд испытаний, настраивая мощность накала спиралей и температуру в рабочем пространстве увеличивая или уменьшая напряжение сети.

Важно! Чтобы удостовериться, что печь высохла полностью, ее необходимо включить на максимальную мощность и удостовериться в отсутствии испаряемого с поверхностей печи пара.

Во время работы печи дверцу необходимо плотно запирать.

Видео — самодельная муфельная печь

Муфельная печь — это нагревательное устройство, внутри которого расположен специальный кожух — муфель. Он отделяет внутреннее рабочее пространство от топки (нагревателей). Таким образом, внутренняя камера защищает рабочую зону от угарных газов, а нагреваемые детали — от взаимодействия с этими газами. Как устроен муфель и изготавливается ли муфельная ?

Муфель защищает зону нагрева от газов или продуктов испарений нагревательных элементов. Это создаёт условия для термической обработки деталей, для насыщения их поверхности определёнными элементами (углеродом, азотом, хромом). Также муфель используют для переплавки золота, обжига изделий из глины.

Кроме защитных свойств, внутренняя камера обеспечивает равномерное распределение температуры по всей рабочей зоне. Это создаёт одинаковые условия для термической обработки деталей на поддоне.

Из недостатков муфелей стоит отметить низкую скорость нагрева до высоких температур, а значит, сложность скоростных режимов термической обработки в таких печах. Кроме того, разогрев самого муфеля требует дополнительного расхода энергии, а значит муфельные печи — более затратны в эксплуатации, чем печи без муфеля.

Муфельные печи: сфера применения

Перечислим сферу применения муфельных печей:

1. Металлургическое производство и исследования в металлургических лабораториях. В муфельных печах разного размера проводят термическую обработку деталей из различных сплавов — закалку и отжиг, отпуск и состаривание. Также в муфелях проводят насыщение поверхности углеродом, азотом, алюминием, кремнием, другими элементами (цементирование, азотирование, цианирование, диффузная металлизация — хромирование, алитирование).

2. Переплавка золота и цветных сплавов, при которых недопустимо насыщение сплава посторонними примесями. В такой переплавке необходимо ограничить контакт сплава с продуктами горения или с продуктами окисления нагревательных элементов.

Переплавка металла в муфельной печи

3. Обжиг керамики — используется в процессе производства керамических изделий (посуды, скульптурных украшений из глины). Высокотемпературный обжиг обеспечивает прочность керамической поверхности и её водостойкость.

4. Сушка электропроводящих материалов и элементов.

Сушка материалов в муфельной печи

5. Стерилизация инструмента (в медицине).

Стерилизация инструмента в медицине

6. Сжигание (кремация).

Особенности муфельной печи для плавки металлов

Как устроены муфельные печи: конструкция

Главный конструктивный элемент печи — муфель. В его камеру загружают детали для термической обработки (или золото для переплавки, медицинский инструмент для температурной обработки, керамику для обжига). Муфель делают из химически инертного материала.

Камеру муфеля располагают внутри печи. При этом пространство между наружным кожухом и внутренней камерой заполняют теплоизолятором. Качественная теплоизоляция определяет КПД работы устройства, а также его безопасность (ограничивает сильный нагрев кожуха и не допускает возможности обжечься об него).

Нагревательные элементы располагают снаружи муфеля или в его стенках. Они нагревают внутреннюю камеру, которая в свою очередь передают тепло рабочему пространству. Работой нагревательных элементов управляет регулятор. Он контролирует температуру и время нагрева, весь процесс термической обработки. Уровень автоматического регулирования влияет на цену нагревательного устройства. Чем больше регулирующих функций, тем дороже печь.

Муфель: конструкция и материалы

Для изготовления внутренней камеры используются следующие материалы:

• керамика;
• керамическое волокно;
• корунд;
• огнеупорный (шамотный) кирпич.

Выбор материала для изготовления муфеля определяется условиями работы и предназначением печи. Например, муфель из огнеупорных волокон используется для нагрева в нейтральной среде. Корундовые камеры — можно использовать в химических средах. А вот керамический муфель — универсален. Благодаря инертности его используют для различных задач (переплавки, термической обработки, обжига).

В один и тот же корпус можно загружать муфели из разных материалов (для разных целей нагрева и обработки). Таким образом, внутренняя камера является сменным элементом, который может иметь вид горшка или колпака, загружаться с боку или сверху. Конструктивно муфели делят на следующие группы:

1. Колпаковые (они загружаются сверху в виде колпака, после нагрева отделяются от пода).
2. Горшковые (также загружаются сверху, но имеют вид ёмкости, от пода не отделяются).
3. Простые (садку загружают с боку печи).

Нагревательные элементы

Для нагрева стенок внутренней камеры устанавливают нагревательные элементы. В качестве них используется проволока из термостойкого металла или сплава. При прохождении тока по проволокам они разогреваются и выделяют тепло. Для увеличения площади отдачи проволоку наматывают в виде спирали.

Также различают открытые и закрытые нагреватели. Открытые нагреватели имеют более высокую скорость нагрева, при поломке — легко заменяются новыми. Но при этом — быстрее окисляются (из-за нагрева) и чаще выходят из строя.

Закрытые нагреватели располагают внутри стенок муфеля. Они защищены от окисления, поэтому более долговечны. Недостатки: более длительный нагрев и большая стоимость ремонта (в случае поломки необходима замена всего муфеля).

Виды муфельных печей

Муфельные печи классифицируют по нескольким признакам. По способу нагрева их делят:

• электрические;

• газовые.

По виду защитной атмосферы:

1. Воздушные (муфель ограничивает смешивание воздуха между рабочим пространством и нагревателями).
2. Вакуумные (внутри муфеля создают разреженное пространство — вакуум).
3. Печи со специальной атмосферой — пространство внутри муфеля заполняют специальным газом (инертным, азотирующим, восстанавливающим и др.).

Рабочая температура внутри печи может варьироваться от +400ºC до 2500ºC. По этому признаку муфельные печи классифицируют на типы:

1. Для умеренного нагрева — до 500ºC.
2. Для средних температур — до 900ºC.
3. Для высоких температур — до 1400ºC.
4. Для сверх высоких температур — до 2000-2500ºC.

Примечание: Температура нагрева определяет цену печи. Чем сильнее нагревает печь, тем выше её стоимость. Кроме того, цены муфелей зависят от размеров и функциональной оснастки (наличия термопар, вида нагревателей, автоматики).

В домашних условиях своими руками можно собрать простую конструкцию печи. При этом муфельная печь «своими руками» будет работать на электричестве. Главный элемент — муфель — можно изготовить из глины или сложить из .

Для глиняного муфеля делают заготовку из картона или фанеры. Полученный короб покрывают слоем глины толщиной от 1 см, сушат до затвердевания (3-5 дней) и обжигают в угольной печи. Температура обжига составляет 700-800ºC. Этого достаточно для остекловывания глиняной структуры и получения прочной внутренней камеры.

Муфельная печь, изготовленная своими руками

Полученный керамический муфель обматывают проволокой (нихромовой или фехралевой, диаметром 1 мм) — она будет работать в качестве нагревательного элемента. Для того чтобы закрепить проволоку на кожухе, её покрывают вторым слоем глины (который также сушат и обжигают в угольной печи). Концы проволоки для дальнейшего подключения к электросети отставляют открытыми.

Для складывания шамотного муфеля в каждом кирпичике проделывают канавки (для расположения нагревательных спиралей). После складывания кирпичей в канавках располагают спиральную проволоку. Для закрепления в канавках спираль обмазывают глиной или укрепляют проволокой.

Готовую внутреннюю камеру размещают в металлическом корпусе. Его сваривают из листов стали толщиной 2 мм и более. В корпусе оставляют отверстия для подсоединения к нагревательной проволоке.

Внутрь кожуха помещают готовый муфель, подсоединяют контакты и делают теплоизоляцию. В качестве изолирующего материала используют базальтовую вату или асбестовую крошку (асбест — более вредный вариант, при его нагреве выделяются канцерогены).

Примечание: Такая муфельная печь своими руками позволяет обжигать изделия из керамики. Для металлургического отжига или переплавки цветных сплавов необходима печь промышленного производства.

Самостоятельное изготовление муфельной печи

Печи СНОЛ: цены и модели

Производитель электропечей СНОЛ (SNOL) предлагает различные нагревательные печи и камеры. Муфельные варианты СНОЛ — это лабораторные электропечи для термической обработки деталей в воздушной среде. Они обустроены электрическими спиральными нагревателями и прямоугольной внутренней камерой. Сфера применения печей СНОЛ: термическая и химико-термическая обработка, нагрев образцов, прокаливание.

Модельный ряд СНОЛ предоставляет печи с разными рабочими температурами и разным объёмом рабочего пространства. Рабочие температуры СНОЛ составляют 100-1300ºC. В моделях под заказ рабочие температуры могут быть выше — до 1600ºC. Объём рабочих камер — 3, 6 или 10 л. Используются полузакрытые и закрытые нагреватели. В модификациях с объёмом рабочей камеры 3 и 6 л нагреватели расположены с трёх сторон. В модификациях с камерой 10 л — нагреватели с 4-х сторон внутренней камеры.

Муфельная печь SNOL

Материал муфеля — керамика или волокно. Есть модели СНОЛ, в которых внутренняя камера выполнена из нержавеющей стали, из кирпича. Модульная конструкция печи позволяет при необходимости быстро и несложно заменить любой элемент.

Качество и надёжность работы нагревательных устройств СНОЛ обеспечивают японские программируемые терморегуляторы, фехралевые нагреватели.

Цены на печи СНОЛ — демократичны.

Муфельная печь — устройство, необходимое для работы металлургической лаборатории. Оно также востребовано в ювелирном деле и керамическом производстве, используется в медицине (для обработки инструмента). Конструкция отличается простотой. Для отжига керамических изделий муфель можно изготовить своими руками. Для более ответственных видов химико-термической обработки лучше приобрести печь заводского изготовления. Это будет гарантировать её качество и безопасность.

Описание работы муфельной печи Snol-7.2/1100

Муфельная печь представляет собой камерное устройство с системой горизонтальной выгрузки, что является неотъемлемым критерием безопасности владельца при использовании. В определённых случаях может потребоваться шахтный вариант, в котором муфель сделан глухим и расположен вертикально — это не только существенно сократит срок изготовления, но и позволит обеспечить нагревание предметов без прямого контакта с воздухом. В любом случае ключевыми элементами нагревания печи остаются система нагрева, камера и термопара, контролирующая поддержку необходимой температуры.

История возникновения

В конце XVII - начале XVIII вв. французский каретный мастер Жанто приступил к изобретению рулевой трапеции, получившей его имя, но начать практические испытания ему не удавалось, ведь оси опытных образцов постоянно ломались. Жанто, который был уверен, что изобретение принесёт ему огромные прибыли, совсем отчаялся, ведь кареты, поставленные на его ось, постоянно опрокидывались прямо во время поездки. Однако дело существенно продвинулось, когда в мастерскую к Жанто наведался русский дворянин, желающий заказать по приказу Петра Первого роскошную карету от лучшего европейского мастера на подарок хану из Бухары.

Попробовав изделие на прочность, дворянин посоветовал Жанто сначала выполнять цементирование в муфеле с рогами крупного скота, истолчёнными в порошок, а только потом приступать к закалке. Благодаря этому способу внутри сталь должна была остаться вязкой, а снаружи - покрыться твёрдой калёной коркой, которая прослужит много лет, прежде чем сотрётся.

Несмотря на то, что муфельная печь для обжига керамики существенно видоизменилась за прошедшее время, она продолжает сохранять свои основные характеристики. Муфель представляет собой контейнер, устойчивый к высоким температурам и имеющий непроницаемую структуру. В нём деталь проходит необходимую термообработку благодаря тому, что он полностью изолирует её от внешних воздействий, обеспечивая в то же время равномерный нагрев со всех сторон.

Со временем требования к качеству термообработки существенно увеличились, что позволило уже в начале XIX века начать массовое применение печей в промышленных масштабах. На сегодняшний день появилась даже низкотемпературная муфельная печь, в которой элементы проходят процедуру горячего отверждения.

Применение на сегодняшний день

• Безопасная переплавка ценных металлов, чтобы избежать в их структуре примесей и не допустить прямого взаимодействия с пламенем.
• Искусственное старение металлов.
• Обжиг керамики.
• Получение ровной поверхности.
• Сушка материалов, обладающих высокой степенью теплопроводности.
• Сжигание объектов до состояния минеральных компонентов, например, при кремации тела.

Муфельная печь используется также для выращивания монокристаллов и высокотемпературной обработки медицинского оборудования. Благодаря этому удаётся уничтожить все вредоносные бактерии, не повредив при этом сами инструменты.

Что лучше - сделать или купить?

Если вы хотите создать такое устройство, как муфельная печь, своими руками, будьте готовы к тому, что объём муфеля не превысит показателя в 7 литров, а сама работа окажется длительной и трудоёмкой. Перед тем как приступить к работе, определитесь с выбором подходящей модели, на которую будете ориентироваться. Они различаются:

• Температурой нагревания — от 100 до 2000 °C.
• Конструкцией.
• Режимом обработки.
• Типом нагревания.

Бесспорным лидером продаж является муфельная печь модели ПМ-8 и ПМ-10 - муфельная камера не превышает 6,5 л. Именно её прототип выбирает большинство людей для собственноручного изготовления, ведь основным материалом, используемым в работе, является только жаропрочная керамика.

Выпускается в нескольких вариантах, К и М, отличающихся только тем, что на последнем присутствует цифровое управление. Стоимость начинается от 1 тыс. долларов, при этом с рук можно приобрести гораздо более дешёвый вариант, конструкция которого будет функционировать так же хорошо, как если бы вы купили её в магазине.

Несмотря на то, что эта муфельная печь обладает отличными данными, один существенный недостаток всё же имеется - это дверца. Она существенно раскаляется в процессе работы, из-за чего владелец часто получает ожоги.

Как приступить к созданию?

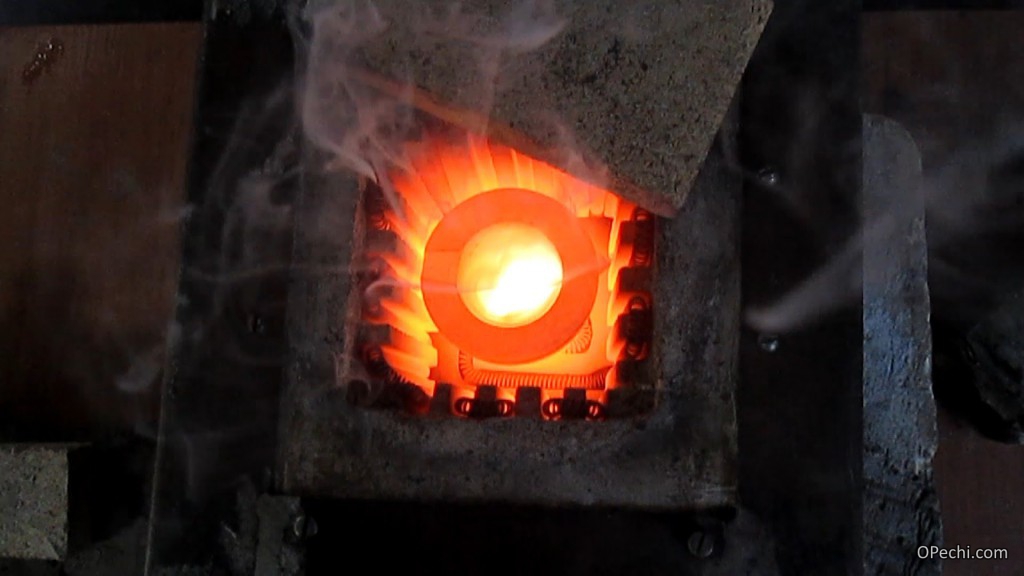

Впервые приступая к изготовлению такой конструкции, как муфельная печь, своими руками, лучше всего отдать предпочтение конструкции, которая будет использоваться для незначительных работ. Существенно удешевить изделие можно, создав незначительное отверстие в задней стенке муфеля. Его будет вполне достаточно, если вы не собираетесь использовать такую конструкцию, как муфельная печь, в промышленных масштабах.

В первую очередь определитесь, на каком топливе - газе или электричестве - будет работать муфельная печь. Цена за устройство на газу будет начинаться от 1 тыс. долларов, однако электрической системой гораздо проще управлять. Кроме того, потребуется приобрести качественный датчик температур (термопару), отслеживающий градус нагревания до 1300 градусов. Крепление датчика к печи можно сделать из мягкой стальной проволоки, аккуратно скрутив её пассатижами таким образом, чтобы концы не соприкасались между собой.

Из соображений безопасности муфель лучше не пытаться делать самостоятельно, ведь при неправильной конструкции изделие после обработки попросту потеряет свою стоимость. Лучше всего приобретите в магазине лабораторного оборудования керамическую химическую посуду под необходимый тип выгрузки.

Второстепенное назначение

Муфельная печь позволяет быстро удалить влагу из материала. При этом совершенно неважно, будет это обычная вода или жидкий элемент химического состава в материале. Кроме того, небольшие конструкции очень удобно использовать при проведении купелирования (лабораторных опытов), с лёгкостью осуществляя плавление свинца с золотом или серебром путём окисления кислородом, содержащимся в воздухе структуры, для выделения драгоценных металлов в чистом виде.

Приступая к выбору муфельной печи, лучше отдать предпочтение известным производителям, которые гарантируют качество товара, обеспечивающего к тому же высокие показатели обжига.
