Колоть дрова топором не самое приятное занятие. Это тяжелый труд. Поэтому многие обладатели загородного дома с печным отоплением задумываются об облегчении труда при заготовке дров. На помощь им приходит приспособление для колки дров. Благодаря им вы можете наколоть намного больше дров, не приложив при этом максимум усилий. Цена на готовые дровоколы варьируется от 10 до 45 тысяч рублей. Но зачем так тратиться, если можно сделать такую приспособу своими руками, и прилично сэкономить.
Существует три основных типа дровоколов:
- Гидравлические.
- Электрические.
- Ручные.
Гидравлический дровокол
Принцип действия схож с гидравлическим прессом. Под действием гидравлического цилиндра полено двигается в сторону острого клина, который и колит дрова. Конструкция такого дровокола работает от топливного двигателя, который приводит в действие масляный насос. Они обладают существенным недостатком. Хороший и надежный гидроцилиндр стоит дорого.
Электрический дровокол
По принципу действия электрические дровоколы похожи на гидравлические. Они работают от реечного редуктора. Главное преимущество - недорогие комплектующие детали. Такие дровоколы еще называют реечными.
Ручные дровоколы
Такие установки состоят из металлического основания, на котором закреплен журавль (металлическая труба). На журавле расположено лезвие. Чтобы трубу легче было поднять, на него устанавливают противовес. Дрова колют, резко опуская трубу с лезвием, и лезвие по инерции раскалывает дрова. Основное преимущество состоит в дешевизне комплектующих деталей. Дровокол работает от мускульной силы. То есть вы также устаете. Это основной недостаток ручного дровокола.
- Любой топливный мотор с мощностью от двух кВт.
- Маслонасос.
- Масляный бак.
- Рукава высокого давления.
- Блок управления.
- Гидравлический цилиндр.
- Двутавр или металлическая балка.
- Уголок металлический.
- Листовая сталь с толщиной от одного сантиметра.
Необходимо из металлической балки или двутавра изготовить станину. С увеличением ширины балки возрастает нагрузка, которую способна выдержать станина. При этом увеличивается вес изделия, способствующий усложнению транспортировки дровокола. Наилучшая ширина балки около 9-16 сантиметров. Цилиндр необходимо закрепить на 6 сантиметров выше балки. Из куска листовой стали делаем толкатель и фиксируем его на концах штока. Чтобы нож мог свободно передвигаться по станине, изготовим корпус.
Если изменить расстояние до ножа, вы сможете колоть длинные бревна, но не сможете колоть толстые бревна.
Чтобы зафиксировать нож нужно:
- На нижней части станины просверлить отверстия с радиусом 6 миллиметров на расстоянии 5 сантиметров друг от друга.
- В корпусе ножа просверлить два отверстия с аналогичным шагом.
- В корпусе ножа расположите 2 болта с радиусом 5 миллиметров и скрепите их сваркой.
- Откорректируйте длину рабочей зоны, закрепите ножи шайбами и гайками.
Это позволит приспосабливать дровокол под разную длину бревен. Соедините в одну систему маслонасос, масляный бак, блок управления и гидравлический цилиндр. Если чувствуете, что не справитесь с данной работой, лучше пригласите мастера.
Преимущества гидравлического дровокола:
- Высокая производительность.
- Экономичный расход энергии.
- Безопасен в эксплуатации.
Основные недостатки:
- Нужен минимальный опыт использования.
- Из-за чрезмерных нагрузок может вытекать жидкость из цилиндра.
Транспортировка дровокола
Как правило, дровокол весит около ста килограмм. Из-за этого возникают трудности с его транспортировкой. Чтобы избежать этого, можно к конструкции дровокола присоединить колеса. Подойдут колеса от любой садовой техники. Также, чтобы дровокол не двигался во время работы можно предусмотреть блокировку колес. Или каждый раз во время работы чем-нибудь подпирать колеса.
Реечный дровокольный станок
Намного проще сделать реечный дровокол. В его основе лежит мощная станина, к которой прикреплен клиновидный нож, электромотор и редуктор. Данный прибор состоит из следующих составных частей:
- Узел зубчатой передачи.
- Привод бензиновый.
- Шкив ременной передачи.
- Шестеренка с зубьями.
- Вращающийся шкив.
- Рейка с толкателем.
- Рукоять.
- Режущий колун.
- Рама с желобами.
- Редуктор.
Принцип действия: кладут бревно в специальное углубление, и за счет работы шкива оно подталкивается к рабочему ножу и распиливается.
Основные плюсы самодельного реечного дровокола:
- Имеет простую конструкцию сборки.
- Довольно долговечен.
- Может работать от привода 220 В и выше.
- Может расколоть любую древесину.
- Экономичен в эксплуатации, потребляет мало электроэнергии.
- Высокая производительность.
- Ни чем не уступает гидравлическому дровоколу.
Из недостатков можно отметить несоответствие устройства европейским стандартам безопасности. Но при грамотной эксплуатации риск получить травму минимален.
Чтобы ваша работа была выполнена качественно, необходимо правильно выбрать чертеж. В глобальной сети представлено множество вариантов дровокола реечного типа. Вы с легкостью подберете подходящий.
Важным элементом конструкции реечного дровокола является рама. К ее сборке отнеситесь со всей ответственностью.
Понадобятся следующие материалы:
- Двутавр.
- Труба профильная.
- Стандартный швеллер.
- Уголок металлический.
- Колеса, если есть необходимость перевозить дровокол с места на место.
Нужно собрать все детали в одну конструкцию. Механизм при этом должен твердо стоять на земле и не раскачиваться при работе. Для проталкивания бревна на устройстве предусмотрен поршень. Нужно верно рассчитать силу толкания, чтобы дровокол работал должным образом. Иначе бревна после распила могут вылетать или наоборот застревать. Такой поршень можно приобрести в готовом виде. Также подойдет поршень из трактора, домкрата или любой сельскохозяйственной техники.
Если в вашем устройстве используется электродвигатель, позаботьтесь о безопасности и установите защитную муфту. Желательно использовать режущий колун, состоящий из четырех резцов. Так бревно будет раскалываться сразу на четыре части.
Дровокол лучше оснастить горизонтальным способом укладки. Это обеспечивает наилучшее передвижение чурки к режущему колуну. В качестве материала для режущего элемента отлично подойдет легированная сталь.
Конусный винтовой дровокол
Самый распространенный тип дровокола. Свое название получил благодаря колющему устройству в виде конуса. Главное отличие между винтовым и конусным дровоколом в наличие резьбы. Конус, который вращается за счет мотора, вклинивается в полено и раскалывает его.
Основные достоинства винтового дровокола:
- Простота изготовления.
- Высокая производительность.
- Низкая цена комплектующих.
- Надежность конструкции.
Основные недостатки винтового дровокола:
- Не подходит для деревьев со спутанными волокнами.
- Сложно изготовить конус самостоятельно.
Нам понадобятся следующие материалы и инструменты:
- Редуктор.
- Мотор.
- Винтовой конус.
Лучше использовать винтовой конус. С помощью него легче раскалывать древесину. Конус можно сделать самостоятельно, но необходимо иметь профессиональные навыки токаря и специальный станок. Резьба бывает разная. Определены лучшие параметры резьбы: шаг 7 миллиметров, глубина 3 миллиметра.
Желательно сперва составить чертеж изделия. Указать расположение деталей и проводки. Также нужно серьезно подойти к изготовлению клина. Его можно сделать из стали. Лучше, если винт изготовит профессионал. Именно от него будет зависеть качественная работа аппарата. Размер рамы подбирают под определенного человека, который будет работать с дровоколом. Оптимальные размеры: высота 90 сантиметров, ширина около 70 сантиметров, длина изделия метр.
Двигатель устанавливают снизу станины, это необходимо для защиты мотора от опилок. При изготовлении колуна нужно определиться с методом натяжение ременной передачи. Нам понадобятся дополнительные ролики. Ременную передачу закрывают специальным кожухом. Он сделан из куска металлической пластины.
Сборка винтового колуна
Нужно порезать трубу на несколько маленьких отрезков при помощи болгарки. Из металлического листа вырежем стол и нижнюю полку. Узлы рамы свариваем между собой. Крепим к столу ножки. Если вы хотите дровокол сделать мобильным, можете прикрепить к нему колеса. Изготавливаем основание для двигателя и привариваем к станине. На вал мотора устанавливаем шкив. Собираем конструкцию вала конуса. Устанавливаем на него ремни. Вращение вала должно быть равномерным. На вал двигателя крепим винтовой конус. Изделие готово. Проверяем дровокол в работе. Красим аппарат противокоррозионной краской.
Механический колун для дров
Пружинный дровокол - это самое простое устройство для колки дров.
Основной элемент устройства - пружина. Она присоединена к станине. Верхняя часть пружины упирается в неподвижную перекладину, на которой установлен режущий колун.
Всю нагрузку в данном случае принимает на себя пружина, в ее обязанности входит удержать колун. Перед нами стоит задача подобрать пружину и колун так, чтобы для работы прилагались минимальные усилия, но достаточные для раскола твердой древесины. Упор пружины можно сделать мобильным. Такой дровокол должен иметь минимальную высоту 800 миллиметров. Если устройством будет пользоваться только один человек, то высоту можно сделать под свой рост. Дровокол позволяет работать одной рукой. Также можно установить специальный зажим для поленьев, так будет безопасней. Чтобы дровокол можно было передвигать, установите на станине колеса.

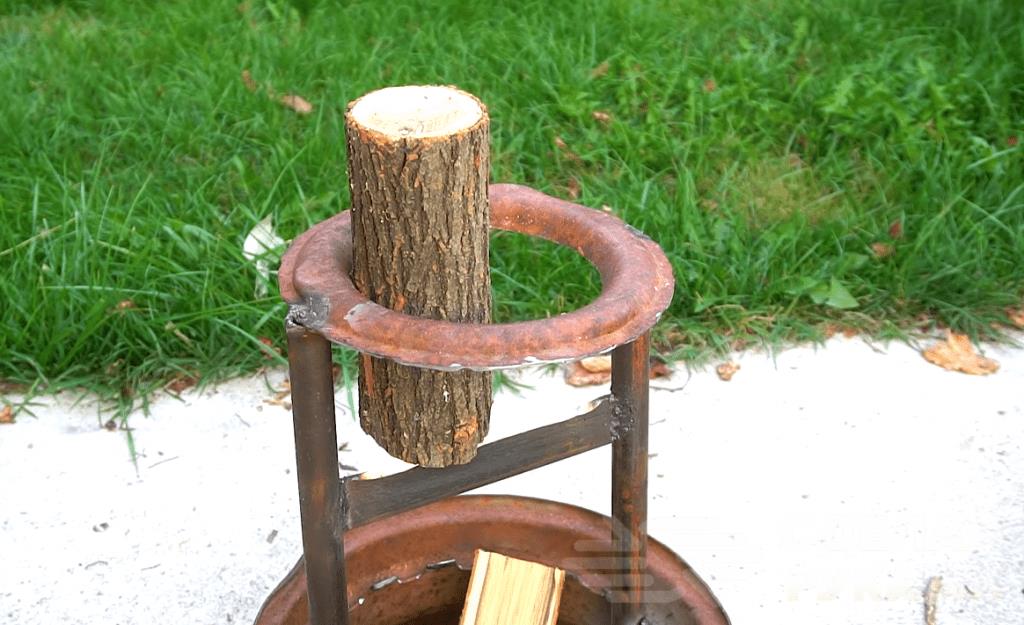

Одна из разновидностей механического дровокола
Нам понадобятся следующие материалы и инструменты:
- Старый обод от колес.
- Угловая шлифовальная машина.
- Болгарка.
- 2 стальные трубы диаметром 50 миллиметров.
Для начала необходимо вырезать внутреннюю часть из обода с помощью болгарки. Края обработаем шлифовальной машиной. Привариваем к ободу две трубки с разных сторон. Между трубами устанавливаем режущий элемент. Сверху к трубам привариваем остатки от внутренней части обода.
С получившейся самоделкой очень просто работать. Устанавливаем на режущей элемент полено и ударяем по нему кувалдой. Полено раскалывается.
Основные преимущества механических дровоколов:
- Простота использования.
- Легкость конструкции.
- Долговечный механизм.
Основные недостатки:
- Низкая производительность
- Ограничение по длине и толщине бревен.
- Для работы необходимо приложить физические усилия.
- Не эстетичный внешний вид.
Инструкция по технике безопасности при работе с дровоколом.
- Если поршень слишком быстро вращается при работе дровокола, то можно травмироваться.
- Гидравлический и реечный дровокол не работают без топлива, позаботьтесь об этом заранее.
- Слишком быстрое передвижение бревна к колуну может спровоцировать заклинивание или поломку.
- На стадии проектировании устройства позаботьтесь о правильном расположении режущего элемента. Он должен находиться в недоступном месте. Иначе есть риск травмироваться.
- В реечном дровоколе желательно установить предохранитель в виде муфты.
- Если дровокол сломался, все работы по починке необходимо выполнять при выключенном электродвигателе.
- Любые действия с заготовками осуществляются после выключения аппарата.
При работе с дровоколами необходимо использовать:
- Спецодежду из плотной ткани.
- Защитные очки.
- Наушники.
Сделать дровокол самостоятельно вполне осуществимая идея. Тем более что покупные устройства стоят довольно дорого. При работе необходимо соблюдать технику безопасности. Если следить и вовремя ремонтировать дровокол он сослужит вам долгую службу.
Изготовленный дровокол своими руками – это механизм, призванный облегчить процесс раскалывания больших бревен для топки печи или камина. Привлекательность инструмента выражается в том, что любой человек может сделать самостоятельно из недорогих материалов.
Классификации устройства
Конструкция имеет множество классифицирующих факторов. Дровоколы различают по:
- сфере эксплуатации (частное пользование, большие предприятия);
- методу закладки дерева (вертикальные, горизонтальные, смешанные);
- типу двигателя (электрические, бензиновые, с тракторной тягой, комбинированные);
- способу транспортировки (передвижные и стационарные);
- принципу работы (гидравлические и винтовые(конусные)).
Самодельные дровоколы чаще всего оснащают электрическим или бензиновым двигателем. Остальные параметры индивидуальные и выбираются под личные нужды. Для всех, кто ломает голову вопросом: «Как сделать дровокол своими руками?» мы предоставим инструкции по сборке гидравлического и винтового агрегата.
Гидравлический дровокол своими руками
Чаще всего гидравлическая система для работы приспособления заимствуется у трактора. Также может быть использован электрический двигатель с приводом от трактора или бензиновый. Гидравлический дровокол включает в себя такие комплектующие:
- станина;
- насос;
- емкость для масла;
- мотор;
- гидроцилиндр с упором;
- лезвие;
- распределитель.
Сделать дровокол своими руками с чертежами, фото и инструкциями не составит большого труда для людей, хотя бы немного разбирающихся в механике работы гидравлической установки.

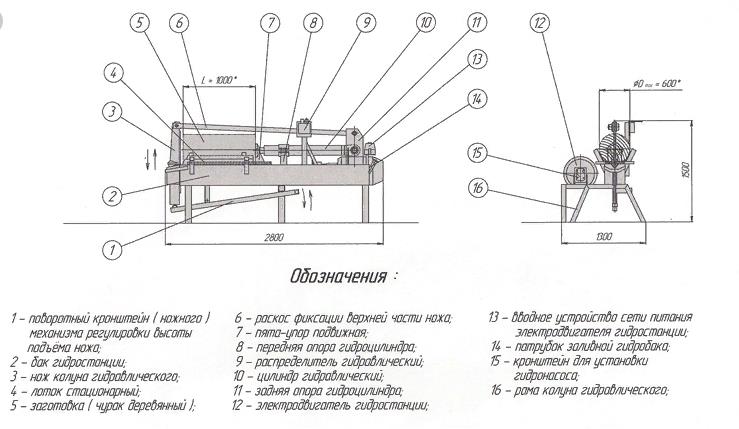

Для удобства мы покажем чертеж механизма и составим краткое пособие по сборке.
Инструкция по сборке гидравлического дровокола:
- Закрепляем гидравлический домкрат на станине.
- На другой конец монтируется лезвие клинообразной формы, что позволит работать с разными по объему и длине бревнами.
- В средине конструкции располагаем платформу для укладки поленьев. При взаимодействии с рукоятью домкрата, упор будет давить древесину в сторону клинового ножа, который успешно расколет её.
- После раскалывания, пружины вернут упор в стартовую позицию.
Такое приспособление не отличается своей высокой скоростью работы, однако, как ни крути, это гораздо легче, чем колоть дрова топором.
Винтовой (конусный) дровокол своими руками
Принцип работы такого типа дровоколов заключается в свойстве вращающегося металлического конуса раскалывать поленья, за счёт имеющейся резьбы на поверхности.
Не стоит пытаться изготовить конус самостоятельно. Это очень трудоёмкое и кропотливое занятие. Выгоднее будет купить уже готовую версию, правильно сделанную и подходящую к вашей будущей конструкции.
Для изготовления винтового экземпляра следует воспользоваться этой статьей и посмотреть видео о самодельных дровоколах.
Это один из самых распространенных инструментов для раскалывания древесины. Он прост не только в использовании, но и в сборке своими руками.
Инструкция по сборке винтового дровокола с конусообразным колуном:
- Определиться с источником питания нашего агрегата. В примере чертежа указан электрический двигатель.
- Необходимо корректно подобрать конус. В зависимости от размеров устройства и раскалываемых бревен.
- Составить план расположения всех элементов устройства на рабочем столе.
- Изготовить основания для всей конструкции. Рабочая площадка имеет вид стального стола с закрепленным валом колуна.
- Приварить к столу своеобразный киль, чтобы избежать попадания частиц полена под вращающееся устройство.
- Прикрепить силовые опоры для установки и поместить колун в его рабочее положение.
- Подключить двигатель. Устройство готово к работе!

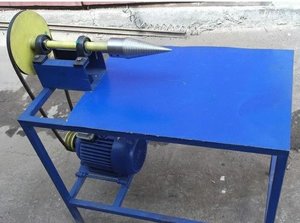

Двигатель предпочтительно крепить под столом. Он будет защищен от случайных повреждений и попадания древесной стружки.
Принцип работы конусного дровокола
Силовой агрегат (в нашем случае: электродвигатель) придает вращательное движение конусу. Следует аккуратно поднести полено и мягко надавить в сторону колуна. Конус плавно врезается в структуру дерева и раскалывает его пополам.

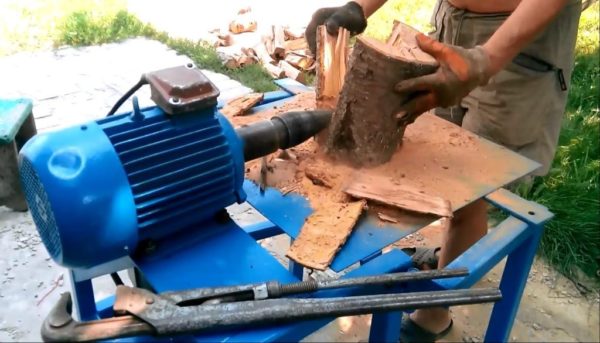

Винтовой дровокол с двигателем от стиральной машины является наиболее удобным и функциональным вариантом для домашнего использования.
К тому же, есть возможность избежать расходов на приобретение нового двигателя. Его можно использовать, сняв со старой стиральной машинки.
Дровокол – незаменимое устройство в частном доме или на даче. Большое количество информации в интернете позволяет сделать дровокол своими руками по видео или текстовой инструкции. Гибкость схемы конструкции допускает использование самых разнообразных комплектующих. Всегда есть возможность подобрать и соорудить агрегат под свои индивидуальные условия и нужды.
Устройство и работа самодельного дровокола — видео
Помахав топором над огромной кучей дров, невольно задумаешься над тем, как облегчить этот каторжный труд.
Бензопила здесь не помощница, поскольку она предназначена для поперечной распиловки древесины. Только в безвыходной ситуации с ее помощью можно распустить доску или брус. Толстый клин и тяжелый молот помогут расколоть особо твердое и толстое полено, но работу эту нельзя назвать производительной.
Совместить высокую скорость колки дров с минимальными физическими усилиями поможет винтовой колун для дров – простое и надежное приспособление. Его принцип работы основан на гениально простом совмещении шурупа и клина.
Обычный шуруп легко вкручивается в древесину, но при этом способен лишь незначительно раздвинуть ее волокна. А вот когда на стальной конус нанесена двухзаходная упорная резьба, то достигается нужный результат.
Совет специалиста! Важно обратить внимание именно на тип резьбы: необходима именно упорная двухзаходная, если применить однозаходную,то придется с силой насаживать чурбак на конус-морковку. Спрашивайте у продавцов двухзаходную упорную резьбу. Иначе при использовании однозаходной резьбы придется с большим усилием насаживать чурбаки на винтовой конус!
Только двухзаходный конус легко вкручивается в полено, за счет своей клинообразной формы и упорной резьбы раскалывает его на две части.
Существует две основные конструктивные схемы конусных дровоколов. В первой винтовой конус устанавливается непосредственно на вал тихоходного электродвигателя мощностью 3-5 кВт (число оборотов не более 500).
Другой вариант реализуется за счет использования двухручейных шкивов разного диаметра и гибких приводных ремней. На вал электродвигателя ставится малый шкив, а на вал дровокольного винта — большой.
Соотношение их диаметров подбирают так, чтобы понизить частоту вращения винта по сравнению с частотой вращения двигателя в 2,5 – 4 раза до 300-400 об/мин.
Понизить скорость вращения конусного винта можно с применением мотор-редуктора – единого блока, в котором электродвигатель конструктивно соединен с понижающим редуктором. Однако, такие модели не получили широкого распространения на рынке винтовых колунов.
Тем, кто хочет сделать такой станок своими руками, следует помнить о том, что высокая скорость вращения винтового конуса (более 500 об/мин) повышает риск травмирования, поскольку в этом случае полено трудно удержать в руках.
Для того, чтобы понизить травмоопасность станка, под винтовым конусом ставят неподвижный стальной клин, который предохраняет полено от соскакивания.
Основные виды винтовых дровоколов
Бытовой конусный дровокол производители изготавливают как в стационарном, так и в мобильном исполнении. В последнем случае каркас снабжается осью с двумя колесами, благодаря которым станок можно свободно перемещать к месту колки дров.
По типу привода винтовые колуны делятся на электрические и бензиновые . Кроме этого, выпускаются модели промышленного типа, приводимые во вращение тракторным валом отбора мощности (ВОМ).
Электрические дровоколы могут работать как от однофазной сети, так и от трехфазной. Однако завести три фазы на свой участок – довольно дорогое мероприятие, поэтому владельцы дачных домов выбирают менее мощные, но зато более практичные однофазные модели.
Выбирая дровокол шуруп, обращайте внимание на тип резьбы конуса . Метрическая резьба стирается быстрее и при работе такого конуса высока вероятность соскакивания полена. Лучший вариант – упорная резьба, которая лучше входит в чурку и служит дольше.
Ориентировочные цены на дровокольные станки винтового типа составляют от 16 000 до 38 000 рублей. Существенное влияние на цену оказывает тип двигателя (220 В, 380 В, бензиновый). Полностью автономный станок, оснащенный двигателем внутреннего сгорания, стоит в среднем на 10-15% дороже электрического.
Делаем дровокол-шуруп самостоятельно
Простота конструкции и впечатляющая производительность являются весомыми аргументами для того, чтобы сделать такой станок своими руками.
Самую главную деталь – винтовой конус для дровокола можно приобрести в специализированном магазине инструмента или заказать в токарном цеху. Стоимость винтов зависит от диаметра (80-100 мм) и находится в диапазоне от 1500 до 5000 рублей.
Если же вам не хочется заниматься поиском шкивов и самостоятельным изготовлением вала, то купите готовый дровокольный узел. Он состоит из винтового конуса (морковки), вала с подшипниковыми опорами и двухручейного шкива диаметром 200 мм. Ориентировочная цена такого комплекта составляет от 3200 до 5600 рублей.
Данное решение позволит намного проще и быстрее сделать винтовой дровокол своими руками. Вам останется только начертить чертеж станка, указать размеры рабочего стола, конструкцию каркаса, точки крепления двигателя и дровокольного узла.
Из экзотических вариантов самодельных дровоколов следует назвать установку малого винтового конуса диаметром 30 мм на вал перфоратора или мощной тихоходной дрели (1,5 кВт, при 500-600 об/мин).
Однако, этот простой самодельный дровокол нельзя назвать универсальным и очень эффективным в работе. Максимальная толщина раскалываемого полена у перфоратора-дровокола не превышает 10-12 см.
При заглублении винта в чурку у него возникает мощный крутящий момент, поэтому удержать его руками от проворота довольно трудно. Эту проблему можно устранить, стационарно закрепив перфоратор на верстаке.

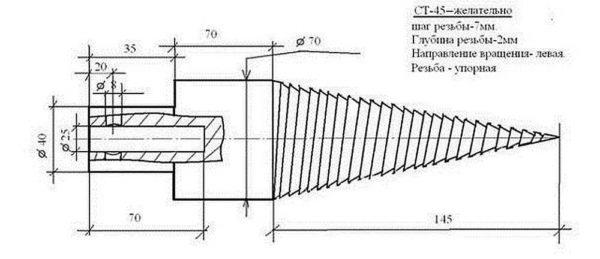

Рассматривая возможность самостоятельного изготовления винтового шурупа для дровокола, следует сказать, что эта работа по силам только опытным токарям. В сети гуляют рассказы о том, что конус мощно выточить и при помощи болгарки, но их нельзя отнести к категории серьезных советов.
Точность изготовления упорной резьбы должна быть высокой, поэтому ни одна болгарка не заменит хороший токарный станок и качественный резец.
Заказывая конусный винт для дровокольного станка, оставьте токарю не только подробный эскиз, но и параметры, проверенные мастерами на практике: конусность 1:2, двухзаходная резьба, шаг 5-6мм. Профиль зуба резьбы должен быть таким, как у самореза по дереву.
Умельцы, которые работали на самодельных винтовых дровоколах, в своих отзывах пишут о том, что данный процесс требует большой осторожности. Подавать поленья нужно только голыми руками. Рукавицу может легко накрутить на винт, что серьезно травмирует пальцы.
При раскалывании поленьев с крупными сучками и чурок из комлевой части бревна нужно быть особенно внимательным, поскольку винт в них часто застревает и его трудно извлечь, если у двигателя нет реверса.
Полезное видео
Заготовка дров требует значительных усилий: их нужно распилить, наколоть, сложить в для просушки. Больше всего сил уходит на то, чтобы дрова наколоть. Облегчить и ускорить процесс может дровокол. Представлены они в достаточном количестве, но стоят солидных денег. В тоже время, сделать простейший дровокол своими руками можно из металлолома — труб, уголков и т.п. На все потребуется буквально несколько тысяч — если нет металла, его придется купить.
Механические дровоколы
Если объемы заготовки дров небольшие, с ними легко справится механический дровокол. Отличаются они простотой конструкции, минимальным количеством сложных узлов, а также тем, что затраты минимальны, даже если в хозяйстве нет подходящих железяк.
Простой дровокол своими руками: механика
Самый простой механический дровокол напоминает колодезный журавль. Конструкция один к одному, только вместо ведра закреплен резак и ручки. Соединение стойки (стоек) и перекладины можно сделать самым простым — шарнирным. Потребуется только хорошая смазка.
Принцип работы, наверное всем понятен. Чурбак ставят на подставку, резко тянут вниз рычаг, за счет силы инерции резец набирает значительную силу и раскалывает чурбак. Процесс повторяется до тех пор, пока не получатся поленья требуемой толщины.
Такой механический дровокол своими руками собрать просто, причем, буквально, из того, что есть — трубы, уголок любого размера, в качестве резака можно использовать даже топор. К тому же такую конструкцию можно сделать разборной — чтобы была возможность его переносить.
Минусов немало. Колка дров требует значительных усилий. Причем больше усилий прикладывается чтобы остановить ход колуна после того, как полено развалилось. Второй минус — подобный дровокол занимает солидную площадь, ведь чем длиннее рычаг, тем меньше усилий надо прикладывать. Тем не менее, даже такое примитивное механическое приспособление намного снижает трудоемкость процесса.
Один из вариантов — колун приварен к квадратной трубе, залитой бетоном
В данной конструкции колун должен быть тяжелым. Потому само лезвие приваривают к цельнометаллической болванке. Более доступный вариант — приварить к трубе (круглой или квадратной) и залить ее бетоном. Согласитесь, сделать такой дровокол своими руками по силам любому, кто умеет обращаться со
Пружинный дровокол
Есть доработанная конструкция ручного механического дровокола, которая, при меньших размерах, колет дрова лучше, требует меньших усилий. В этой модели основной рабочий узел — пружина, которая закреплена на станине, а верхняя ее часть упирается в стационарную перекладину, на которой закреплен колун.
В этой конструкции основное усилие — удержать колун после того как полено раскололось — принимает на себя пружина. Соответственно, главное — подобрать пружину и упор так, чтобы прилагались минимальные усилия, но они были достаточными для того чтобы расколоть даже сложные, суковатые чурбаки. Упор под пружину можно сделать подвижным. Тогда можно подстраивать параметры под конкретные условия. Реально же «перенастройка» требуется под конкретного человека. Если работать с орудием будет один человек, то можно делать все стационарно, подобрав высоту опытным путем.
Не менее важно сделать подвижное сочленение рамы и рычага, на котором закреплен колун. Лучший вариант — подшипники. Они должны быть качественными, желательно — самовыравнивающиеся.
Минимальная высота самодельного дровокола — около 800 мм. Но тогда или придется работать наклонившись, или устанавливать станок на стол/станину. Более комфортный вариант, требующий минимальных усилий, — сделанный под свой рост. Определяете, на какой высоте вам удобно чтобы стояло полено, к этой цифре добавляете высоту самого чурбака, получаете высоту станины. В этом случае тоже придется наклоняться, но только когда устанавливаете чурку на подставку, а не каждый раз, как опускается колун.
Можно работать одной рукой или придумать зажим для установки поленьев (более безопасно) Узел подвижного сочленения и крепление пружины — вариантов несколько
Чтобы добавить конструкции мобильности, варят станину, с одной стороны которой закреплены колеса, на второй приварены упоры. Сделать такой дровокол своими руками несколько сложнее, но, если есть пружина и подшипники — это такая уж и сложная задача.
Дровокол инерционный вертикальный
Еще один несложный вариант для самостоятельного изготовления. Чтобы сделать такой дровокол своими руками нужны две трубы большего и меньшего диаметра. Еще потребуется тяжелая пластина — основание, и, собственно, колющая часть — резак/колун.
Конструкция — одна из самых простых, усилия требуются небольшие. На массивной платформе закрепляется толстостенная труба, а лучше — штырь. Высота — около метра. Это ведущая труба. По ней свободно движется колун, который приварен к кольцам трубы чуть большего диаметра, чем ведущая труба. Колет дрова он следующим образом: поднимаете вверх колун и отпускаете его. Можно немного придать ускорение вниз. За счет силы тяжести полено раскалывается.
Тяжелый колун — вот залог успеха в этой модели
Но этот механический дровокол сразу раскалывает далеко не все чурбаки. Чтобы увеличить его эффективность, на колун можно сделать утяжелитель. Его можно «добавлять» при необходимости. Второй вариант — ударить пару раз по колону молотком. Этот способ хорош, если резец застрял в древесине. Альтернатива — поднять вместе чурбаком вверх и резко опустить. Но молотком махнуть легче.
Дровоколы с электроприводом
Ручной дровокол, конечно, облегчает заготовку дров, но все равно требует солидных физических усилий. Не столько, сколько их расходуют махая обычным колуном, но все-таки… Сделать усилия еще меньшими помогает электромотор. На его основе делают дровоколы различных конструкций. Но сделать такой дровокол своими руками сложнее. Тут и устройство более сложное, и требуется хоть минимальные знания электрики -желательно .
Винтовой (конусный)
Одна из самых распространенных моделей — конусный или винтовой дровокол. Отличие между ними только в отсутствии/наличии резьбы на колющем элементе, который в данной модели выполнен в виде конуса.
Чурбаки раскалываются за счет того, что вращаемый мотором конус врезается в древесины, постепенно разрывая на части. У больших чурбаков откалывают сначала края, затем разрывают середину.
Параметры конуса и резьбы
Сначала режущую часть вытачивали в виде гладкого конуса. Если использовать гладкий конус, при работе приходится довольно сильно налегать на чурбак, чтобы цилиндр «вгрызался» в древесину. Намного легче идет процесс, если на его поверхности нарезана резьба. В таком случае чурбак как-бы накручивается на винт, а потом раскалывается.
Основное — правильно сделать конус с резьбой. Если есть токарный станок и опыт работы можно попытаться сделать самостоятельною. Если нет — придется заказывать. Резьбу делают разной, но оптимальными признаны такие параметры: шаг 7 мм, глубина 3 мм (минимум — 2 мм). Еще важный момент — глубина посадочного места на редуктор мотора — не менее 70 мм.
Если есть конус с нарезанной резьбой, изготовить этот дровокол своими руками не составит особого труда.
Электромотор и редуктор
Нужен электромотор достаточно мощный (2 кВт и выше или 5-9 л/с), но с небольшой частотой вращения: 250-600 об/мин. При 250 оборотах и ниже колет очень медленно, а если обороты больше 500 — работать опасно, та как может вырвать полено из рук.
Если удалось найти движок с такими параметрами, можно сделанную пику (винт) насадить непосредственно на коленвал (на фото выше). Если оборотов больше, надо ставить понижающий редуктор или делать цепную или ременную передачу для снижения частоты вращения.
Соотношение высчитываете в зависимости от оборотов движка. Например, есть двигатель на 900 оборотов. Сделав редуктор 1:2 получим 450 оборотов/мин. Как раз оптимальный вариант.
Передачи могут быть ременные или цепные. Цепные работают в разы громче, требуют постоянной мазки, да и выточить звездочки с нужными параметрами стоит, обычно, дороже. Ременная передача желательна двойная (как на фото выше). В этом случае меньше будет проскальзываний.
Цепная передача более шумная, но более надежная «Удлиннитель» для винта — чтобы рабочее пространство было подальше от мотора или ремней/цепей
Где расположить мотор
Если конструкция предусматривает наличие передачи, мотор лучше поставить внизу, а сам винт закрепить на рабочей поверхности. Высоту рабочей поверхности выбираете под свой рост, чтобы не пришлось работать в наклоне.
Более безопасная модель. Сделать такой дровокол своими руками — значительно облегчить себе жизнь
Есть еще такой параметр, как высота расположения винта над рабочей поверхностью. Зазор от стола до цилиндра должен быть в районе 8-20 см. Выше располагать не стоит — может повернуть чурбаки малого диаметра. Оптимальное расстояние — 8-12 см. Даже маломерные чурбаки не поворачиваются.
Гидравлический дровокол
Гидравлический дровокол — самый мощный, но и самый сложный и дорогой в изготовлении. Кроме станины, двигателя и режущих ножей, нужен гидравлический цилиндр достаточной мощности. Стоят они стоят недешево. К тому же нужны еще масляный бак и насос.
Гидравлический колун для дров развивает солидные усилия, потому при его изготовлении используется металл значительной толщины — 6-10 мм в зависимости от мощности привода. Развиваемого усилия вполне хватает чтобы за один раз развалить чурку на 6-8 поленьев. Потому ножи изготавливают в виде «звездочки».
При изготовлении ножей их разносят друг от друга на несколько сантиметров. Так, чтобы в работе был только один. Например, сначала — горизонтальный, затем — вертикальный, потом — правый и в конце — левый. При этом каждый из ножей усиливайте, приваривая сзади усиливающие пластины. Сталь желательно использовать жесткую, предварительно ее заточив по тому же принципу, что и на колунах.
Видео по теме
Дровокол представляет собой современный станок, предназначенный для заготовки дров, как в маленьких, так и в больших объемах. Помимо основной его функции, дровокольные станки выполняют функцию торцовки. Раскол дров происходит достаточно быстро, удобно и безопасно. Всего за 3-4 часа можно сделать недельный запас природного материала.
Самодельный дровокол активно используется на дачном или загородном участке, а более сложные конструкции можно встретить на промышленных предприятиях.
1 Разновидности дровоколов
Все дровоколы по сфере использования подразделяются на:
- Бытовые. Это может быть как самодельный дровокол, так и покупной агрегат, который имеет небольшую производительность. Самостоятельно можно сделать реечный или гидравлический тип.
- Профессиональные. К ним относятся дровоколы и станки, которые имеют большое количество функций и высокую производительность.
В зависимости от положения бревен, их можно разделить на:
- Горизонтальный тип. Бревно помещается на горизонтальный желоб. В процессе работы станка может само бревно двигаться к ножу, либо наоборот.
- Вертикальный тип. Бревно устанавливается вертикально, а сверху на него давит винтовой нож, разделяя на поленья. Обычно такой способ раскола присущ профессиональным машинам.
- Смешанный тип. Он сочетает себе два способа расположения бревен. Обычно такой механизм содержат дровокольные станки.
По типу питания они подразделяются на модели:
- С электрическим двигателем. Их работа основывается на действии гидравлического насоса. Это наиболее простые в эксплуатации реечные конструкции, которые устанавливаются даже в помещении. Также их можно сделать своими руками. Единственная особенность – это необходимость доступа к сети.
- С бензиновым двигателем. Это более мощные и серьезные модели, которые используются как в промышленной сфере, так и для частного использования.
- Конструкции на тракторной тяге. Их применяют в фермерских хозяйствах, лесозаготовительных и других предприятиях.
- С комбинированными двигателями.
По принципу работу можно разделить:
- Гидравлический тип, который можно сделать самостоятельно. В работу его приводит специальный гидравлический насос, давящий на нож. Он в свою очередь с огромной силой воздействует на чурбак, раскалывая его на части.
- Конусный тип. Распилка дров производится конусом с резьбой, который в процессе вращения врезается в бревно, разделяя его на части. Так же как и реечный дровокол, его достаточно просто сделать самостоятельно. Единственным нюансом является необходимость в более мощном двигателе.
По возможности передвижения все конструкции подразделяются на стационарные станки,
которые представляют собой целые дровокольно-распиловочные линии промышленного значения и передвижные аппараты с наличием колес (гидравлический, винтовой, конусный и реечный тип).
1.1 Делаем дровокол своими руками
Самодельный гидравлический дровокол – это возможность самостоятельно сделать агрегат, способный обрабатывать большие объемы древесины. Силовым элементом в нем выступает цилиндр. Его шток выдвигается в результате давления внутренней жидкости. Немаловажную роль здесь играет двигатель и насос.
Наиболее сложным этапом является создание гидравлической части. Она включает в себя следующие элементы:
- цилиндр с толкателем;
- насос;
- узел, управляющий гидравлической жидкостью;
- масляный бак;
- двигатель, который приводит в работу насос.
Все эти детали можно приобрести самостоятельно либо извлечь из тракторной техники, которая вышла из строя. Рама для дровокола должна быть изготовлена из металла. С этой целью могут использоваться уголки, профильная труба или швеллеры. Самодельный гидравлический дровокол может быть мобильного типа, если присоединить к раме колеса или шасси.
Определенных схем как сделать винтовой, реечный или гидравлический вид, нет. Это связано с большим количеством нюансов, которые необходимо учитывать в процессе производства. К тому же у каждого мастера различные возможности в плане наличия комплектующих для кустарного изготовления Для простоты процесса можно опираться на ориентировочные конструкции готовых агрегатов.
1.2 Самодельный дровокол (видео)
1.3 Пошаговая инструкция
С минимальным знанием чертежей и технологии обработки металла, можно сделать дровокол за 1-2 дня. Для этого потребуется пройти несколько этапов:
- Простая конструкция включает в себя вертикальную металлическую раму, которая устанавливается на платформу и домкрат.
- Верхняя часть рамы используется для удержания дров, поэтому она должна быть разъемной. Это значит, что значения диаметра и длины будут отличаться.
- Простая конструкция (винтовой или реечный тип) предполагает использование автомобильного домкрата. При этом для более сложного дровокола потребуется применение гидравлического домкрата. Как правило, он устанавливается на станине передвижного или стационарного типа.
- К другой части станины монтируется клиновидный нож, который будет колоть дрова. Они могут быть различных размеров, так как нож фиксируется в нескольких положениях.
- В средине дровокола устанавливается ложе, предназначенное для укладки дров. В процессе вращения ручки домкрата упорная часть штока будет давить на дрова, а нож раскалывать их.
- Через рукоятку будет происходить сбрасывание давления масла в цилиндре. Сам же шток с помощью пружин будет принимать изначальное положение.
2 Правила использования дровокола
Винтовым, реечным и другим видом бытового станка, который используется в личных целях, достаточно просто пользоваться. Для получения расколотых поленьев достаточно поместить дрова в желоб, который их сожмет и протолкнет к ножу. Расколотый продукт собирается в специальный лоток, который в процессе его заполнения, заменяется.
Реечный дровокол, как и любое другое оборудование, требует соблюдения мер безопасности в процессе его использования. Они включают в себя следующие рекомендации:
- исключить одежду свободного кроя, которая может попасть между деталями. Она должна быть достаточно облегающей;
- следует использовать все средства защиты (очки, перчатки и прочее). Их применением обезопасит сам процесс;
- нельзя начинать работу агрегата в состоянии алкогольного опьянения;
- процесс раскола дров может начинаться после того, как все провода и соединения будут тщательно изолированы;
- агрегат не используется под дождем и в помещениях с повышенной влажностью. Влага может сделать необратимый процесс в работе двигателя.
- дровокол устанавливается на ровную поверхность;
- рабочее место должно быть достаточно свободным, без посторонних предметов;
- все виды дровоколов имеют рекомендуемые температурные интервалы для работы. Их можно узнать, изучив инструкцию;
- аппарат используется только согласно своему назначению;
- следует вовремя заменять сломанные или изношенные детали. Выявить их можно путем регулярной проверки общего состояния;
- при возникновении непредвиденной ситуации на аппарате находится кнопка экстренного выключения, которая способна приостановить работу.
В целом дровоколы представляют собой незаменимых помощников, как на загородном участке, так и в сфере промышленного производства. Для собственного использования их можно сделать своими руками, соблюдая все этапы изготовления. В результате получиться экономичный и крайне полезный агрегат.
