Подробная инструкция по сборке кроватей с подъемным механизмом, видео советы от профессионалов. Двуспальная кровать: с подъемным механизмом и с ящиками для хранения. Делаем своими руками из дерева: размеры, фото чертежи и ход работы Кровать своими руками

20.06.2020

Нехватка места – это проблема, с которой знакомы многие жители малогабаритных квартир. Хорошим решением данной проблемы является установка кровати-трансформера с подъемным механизмом. Такая конструкция представляет собой отличное спальное место и емкость для хранения постельных принадлежностей, а также других вещей, для которых обычно не хватает пространства в небольших комнатах. Такую кровать можно приобрести в мебельном магазине, но гораздо выгоднее собрать ее своими руками, используя готовый чертеж.

Подготовка к началу работ

Основание трансформера и его торцевые, а также боковые механизмы могут изготавливаться из любых материалов. Особой популярностью пользуются всевозможные породы дерева, ламинат, ДСП. Последний тип материала используется наиболее часто, так как он отличается прочностью, надежностью и доступной стоимостью.

Изделие может оснащаться ножками или стоять на полу всем каркасом. Выбор того или иного варианта определяется предпочтениями хозяев. Собственники чаще отдают предпочтение двуспальным кроватям без ножек, потому что такие конструкции облегчают процесс уборки (под конструкцией не скапливается пыль).

Изготовление мебели с подъемным механизмом начинается с подготовки чертежа, выбора подходящих материалов и подготовки рабочих инструментов. Мастеру понадобятся рулетка, уровень, карандаш лобзик, шуруповерт и набор бит, мебельный степлер. Если мебельщик своими руками изготавливает подъемный механизм, то ему также нужны болгарка и сварочный аппарат.

К подбору материалов и фурнитуры необходимо подойти с особой ответственностью. Кроме древесины или ДСП (досок, бруса, реек) для изготовления основания и ножек понадобятся стальные планки и металлический профиль, ткань для обивки, поролон. Также нужно приобрести ортопедическое основание под матрас.

Прежде чем сделать трансформер, нужно определиться с его размерами. В соответствии со стандартами ширина кровати варьируется в пределах от 0,9 до 2 м. Именно от ширины односпальной или двуспальной кровати зависит требуемая прочность подъемного механизма, так как чем больше ширина, тем выше вес поднимаемого матраса.

Изготовление подъемника

Подъемный механизм является одним из важнейших элементов трансформера, потому что именно он дает возможность поднимать верх кровати, открывая доступ к полой нижней части, выполняющей функцию хранилища. Подъемник состоит из стальных планок. Они собираются в конструкцию, представляющую собой каркас на подвижных соединениях, которые оборудованы пневматическими амортизаторами.

В магазине мебельной фурнитуры можно приобрести готовые подъемные механизмы, рассчитанные на тот или иной вес ортопедической основы и матраса, однако многие мастера предпочитают собирать такие конструкции своими руками.

Механизм состоит из таких элементов:

Верхняя планка, которая прикручивается к нижней стороне каркаса решетки спальной поверхности. Чтобы закрепить ее в нужном положении, необходимо сделать планку из уголкового стального проката.
Две планки – основы подъемника, устанавливаемого на элементы каркаса односпальной или двуспальной кровати.
Две планки, регулирующие высоту подъема решетки матраса и поддерживающие его в поднятом состоянии (когда в этом есть необходимость).
Нижняя опорная планка, которая облегчает движения шарнирных опор. В тех местах, где шарниры соединяются с планкой, последняя имеет небольшие отклонения в форме от угла плоскости.

Все элементы механизма, изготовленные своими руками, должны отличаться высокой прочностью, так как при использовании подъемника нагрузка распределяется на амортизатор, планки, узлы крепления и фурнитуру, обеспечивающую прикрепление конструкции к кровати.

Сборка основания и каркаса

Основной этап работы – изготовление основания трансформера своими руками. Мастер может заказать панели, соответствующие размеру будущего основания, или изготовить их самостоятельно. Сделать это можно, например, из досок, которые следует склеить столярным клеем. Затем, в процессе соединения четырех элементов конструкции, склеенные панели дополнительно укрепятся при помощи уголков. Перед началом сборки основания рекомендуется составить чертеж будущего изделия.

Когда основание готово, следует переходить к изготовлению каркаса. Существует несколько способов сделать его своими руками. Более простой вариант – это когда в качестве каркаса используются продольная перекладина, расположенная посередине основания, и верхние поверхности ножек. Подобное решение актуально только в том случае, если ножки изготавливаются из толстого бруса (100х100 мм) и прикручиваются винтами.

Максимальную прочность кровати с механизмом для подъема матраса обеспечивает стальной каркас. Его изготовление может показаться непростое задачей, требующей навыков работы со сварочным аппаратом, однако именно такое решение обеспечит длительную службу трансформера. Чаще всего стальными каркасами оснащают конструкции от двуспальной и выше.

Для изготовления каркаса используется стальной профиль. Размер его сечения определяется габаритами кровати и той нагрузкой, с которой придется справляться основанию изделия.

Размеры каркаса необходимо спроектировать заранее, в соответствии с конструкцией. Распиливание профиля выполняется при помощи болгарки, затем элементы соединяются друг с другом сварным швом.

Между продольными и поперечными элементами механизма необходимо установить поперечные стойки. Они сделают конструкцию более прочной и не позволяет ей сложиться под весом матраса и спящих людей. Затем металлический каркас нужно своими руками прикрутить к основанию. Осуществить это можно при помощи болтов или саморезов. После этого монтируется механизм подъемника. Ножки крепятся к углам каркаса. Чтобы сделать трансформер более мобильным, к его ножкам или основанию можно прикрутить колесики.

Обшивка изделия

Когда все механизмы установлены, остается своими руками обшить изделие. Для этого можно использовать кожу, кожзаменитель, ткань и другие материалы. Прикрепление обшивки осуществляется при помощи клея и строительного степлера. Придать объем и воздушность внутренней части обивки позволяет листовой поролон (чаще всего толщиной около 10 мм).

Поролон приклеивается своими руками к бортам кровати, потом края материала заворачиваются к внутренней стороне конструкции, обрезаются и прибивается степлером.

Сверху поролон следует прибивать с напуском примерно 3-4 мм. В местах стыка кусков поролона делается вставка с внутренней стороны (на готовом изделии она не будет заметна).

Затем производится обшивка кожей, кожзаменителем или тканью. Она осуществляется без клея, с разглаживанием рукой. Снизу материал подбивается с напуском, без подворачивания, а сверху – с подворачиванием (для красоты). Затем заводятся и закрепляются углы (при выполнении этой работы своими руками рекомендуется использовать металлические уголки).

Обшивать бортики можно как на завершающем этапе работ, так и на этапе сборки каркаса. На этом работа закончена, теперь можно пользоваться готовым изделием.

Обновлено:

2016-09-20

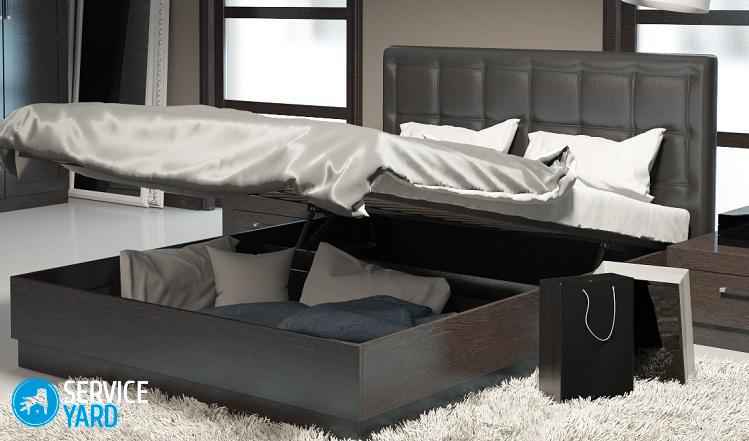

Удобный механизм подъема кровати позволяет легкими движениями поднимать матрас, и получать доступ к пространству под ним. Что там хранить, решать только вот. Кто-то хранит зимние вещи и одежду, другие — постельные принадлежности. Вариантов масса. Но для начала нужно приобрести или своими руками изготовить кровать, оснащенную подъемным механизмом.

Начнем с того, что даст вам наличие такой кровати, где имеется откидной верх и специальный механизм для обеспечения легкого подъема:

Площадь под матрасом пригодна для эксплуатации с любой целью, которую вы выберите. Это полноценный шкаф, только горизонтально расположенный;
Пространство позволяет разместить приличное количество вещей, что избавит от необходимости покупать дополнительно комод или большой шкаф. Особенно это актуально при небольшой площади спальни;
Механизм подъема обеспечивает легкость движений, с которыми справится даже ребенок;
Идеальное решение для поклонников стиля минимализм;
Под кроватью не накапливается пыль, туда не закатываются детские игрушки или мячики вашей собаки;
Все постельное белье будет располагаться стационарно, потому не потребуется перемещать его с места на место;
Откидной механизм работает тихо, не создавая лишнего шума;
За адекватную сумму вы получаете не только кровать, но и дополнительный шкаф.

Конструкция

На самом деле изготовить своими руками кровать, которая оснащена подъемным механизмом, не так сложно, как может показаться на первый взгляд.

Задача заключается в том, чтобы соорудить своими руками каркас путем соединения выбранных материалов для кровати, и оснащении матраса подъемным механизмом. Эти механизмы приобретаются отдельно, их не нужно самому делать. Достаточно просто выбрать среди представленных на рынке вариантов.

Сама же кровать, имеющая подъемный механизм, включает в себя следующие компоненты:

Вкладной каркас;
Механизм подъема;
Фурнитура;
Матрас.

Само спальное место может быть выполнено в трех вариантах:

Из выгнутых металлических труб. Достаточно надежно и прочно;
Из деревянных перегородок. Для этого используют гибкое и прочное дерево, поскольку на перегородки будет приходиться основная нагрузка;
Каркас из натурального дерева. Он удерживает сам матрас и остальные элементы конструкции.

Виды подъемных механизмов

Поскольку вы хотите, чтобы ваша двуспальная кровать имела откидной матрас с подъемным механизмом, тогда нужно определиться, какая именно система окажется на вашем спальном месте и выбрать ее. А может даже установить своими руками на каркас.

Существует три основные разновидности подъемных механизмов.

Газовые амортизаторы. Самый удобный, надежный, но в то же время дорогой вариант. Для того, чтобы своими руками поднять такую кровать, не требуется большое усилие. Если у вас планируется двуспальная кровать, выбирать следует только такой механизм, поскольку он способен выдержать большие нагрузки.
На пружинах. Механизм подъема, основанный на витых пружинах, проще в исполнении и доступнее с финансовой точки зрения. Надежность на уровне. Но пружины способны при частой эксплуатации быстро выходить из строя. Заменить их не сложно, что приятно радует. Учтите, для детской кровати такой откидной механизм не подойдет, поскольку для подъема потребуется усилие.
На петлях. Наиболее дешевый вариант среди всех возможных. Как вы уже понимаете, никакого дополнительного элемента, который бы взял на себя часть нагрузки при подъеме матраса, здесь нет, в отличие от пружин и амортизаторов. Потому всю массу матраса придется поднимать своими силами. Захочется ли вам выбрать такой вариант?

Разработка проекта

Раз вы решили делать кровать своими руками, для начала вам потребуется чертеж. То есть подробный проект, в котором указаны все размеры, габариты, используемые материалы, механизмы.

Начните с основного каркаса. Здесь лучше остановить свой выбор на прочном дереве типа березы. Но в качестве альтернативы подойдет качественные МДФ.
Каркас для самого матраса на подъемом механизме все же рекомендуем делать из дерева, поскольку нагрузка на него будет внушительная.
Для спального места используйте один из трех представленных выше вариантов. Выбирайте на свой вкус и кошелек.
С матрасом выдумывать не стоит. Просто купите готовое ортопедическое изделие.
Самое сложное, но в то же время довольно простое обстоит с механизмом подъема для вашей кровати. Среди представленных вариантов идеальным решением является только одно — амортизаторы. Петли рекомендуются только при бюджетном проекте и при создании односпальной кровати для достаточно сильного физически человека.
Односпальные кровати можно сделать с вертикальным и горизонтальным подъемом.
Двуспальная кровать может оснащаться только откидной вертикальной системой подъема.
Стандартная кровать для двух человек имеет размеры 180 на 200 сантиметров. Ориентируйтесь и на габариты выбираемого матраса, чтобы он соответствовал создаваемому каркасу.
Имея в распоряжении чертеж, можно приступать к изготовлению элементов и их объединению в конструкцию кровати с подъемным механизмом. Предварительно посмотрите видео инструкции, что существенно поможет.

Выбор готовой кровати

Если вы не хотите своими руками заниматься изготовлением кровати с механизмом подъема, можно поступить проще — выбрать готовое изделие. Сейчас в спальню можно подобрать самые разнообразные варианты, каждый из которых имеет свои преимущества, особенности и цену.

Чтобы грамотно выбрать себе мебель, следует опираться на несколько главных критериев.

Размеры. Примите во внимание количество человек (2 или 1), которое будет спать на кровати, а также доступное место внутри спальни. Немаловажным моментом является расположение конструкции в комнате. Определившись с этими вопросами, можно подобрать оптимальные габариты.
Механизм. Виды механизмов мы уже вам представили. Но они могут иметь свои особенности. Потому поступите максимально просто — при покупке кровати попробуйте провести манипуляции по поднятию и опусканию механизма своими руками. Если все прошло легко и без лишнего дискомфорта, эта кровать вам подходит, ее можно выбрать.
Внешний вид. Здесь вы целиком и полностью должны опираться на интерьер вашей спальни, собственный вкус и личные предпочтения.
Фурнитура и используемые материалы. Чем качественнее будут эти элементы, тем дольше сможет кровать прослужить. Выбрать здесь не так легко, поскольку бюджетные варианты мебели могут иметь невероятно привлекательный внешний вид, за которым скрываются материалы сомнительного качества и уровня долговечности. Тут лучше довериться проверенным магазинам, фабрикам, которые хорошо зарекомендовали себя на рынке.
Отдел для белья. Подняв матрас, осмотрите внутреннее пространство, предназначенное для хранения вещей в вашей спальне. Желательно выбрать, чтобы оно было разделено на отдельные секции. Так короб получит дополнительную стяжку, а потому нагрузка распределится более равномерно. Это особенно актуально для габаритных людей.

Наличие подъемного механизма делает кровать намного функциональнее, позволяет отказаться от некоторых предметов мебели, обеспечить отличное место для хранения различных вещей и одежды. А вот изготавливать ли ее самому или покупать готовую кровать — решать исключительно вам.

В условиях дефицита места в современных квартирах размещение такой крупногабаритной мебели, как кровать, может стать неразрешимой проблемой. Раскладушки и диваны-кровати, конечно, могут решить этот вопрос, но каждый день вам нужно будет собирать и разбирать конструкцию. А это — трата времени, которого зачастую, не хватает, и ко всему прочему, такие ежедневные “упражнения” быстро изнашивают механизмы. Сэкономить пространство и обзавестись полноценным спальным местом можно, если установить в квартире подъемную кровать. Но предложения торговых точек в плане выбора подобной мебели весьма ограничены, и купить готовую почти невозможно. Да и цена заставит удивиться даже видавших многое покупателей. Поэтому кровать с подъемным механизмом своими руками станет отличным вариантом.

Размеры

Прежде чем приступить к производству кровати с подъемным механизмом своими руками, стоит подготовить чертежи. Не стоит брать за основу какие-то общепринятые размеры. Сделайте модель, которая будет целиком и полностью соответствовать вашим параметрам. Чтобы их измерить, вам понадобится рулетка, блокнот, ручка и помощник:

Лягте на пол, сомкните пальцы рук и разведите локти в стороны. Попросите вашего помощника измерить расстояние от локтя до локтя. К этому значению прибавьте 10-15 сантиметров с каждой стороны, так называемая зона комфорта. Это и будет ширина вашего будущего места для отдыха. Если планируется сделать двухспальную кровать, то полученное значение нужно суммировать.
Затем измерьте ваш рост. Это также можно сделать в положении лежа. К полученному значению прибавьте 30-40 сантиметров — зона комфорта, и желаемую длину.
Высота среднестатистической кровати — 50-60 сантиметров. Но тут стоит учесть некоторые нюансы. Если спальное место предназначено для человека в возрасте, то лучше увеличить это значение. Если вы планируете сделать подиум-кровать с подъемным механизмом своими руками, то среднестатистические данные лучше уменьшить.

Важно! Для того чтобы рассчитать нагрузку на кровать с подъемным механизмом своими руками, особых познаний в математике не нужно. К весу одного или двух пользователей, если планируется сделать двухспальную кровать, прибавляется 15% запаса прочности.

Материалы и инструменты

Изготовить каркас кровати с подъемным механизмом своими руками не так сложно, как может показаться. Любой человек, имеющий минимальные навыки выполнения столярных работ, способен справиться с этой задачей, достаточно приобрести необходимые инструменты и материалы:

Каркас кровати с подъемным механизмом своими руками в большинстве случаев делается только из деревянного бруса. Это — самый доступный, прочный и экологически чистый материал.
Если хотите усложнить задачу и у вас имеются навыки работы со сварочным аппаратом, то каркас может быть и металлическим. Но обрабатывать и монтировать деревянную основу все же проще.
Для спинок и бортиков мастера рекомендуют выбирать древесно-стружечную плиту или МДФ. Последний вариант предпочтительнее, так как его плотность, соответственно — долговечность, выше. К тому же, при сборке кровати некоторые ее части придется проклеивать.

Важно! Для МДФ подойдет обычный ПВА или аналогичный ему “Столяр”. При склейке ламинированного ДСП понадобится нитроклей, что не всегда желательно.

Дно кровати вы можете сделать как из фанеры, так и из реек. Фанера более дешевый и доступный вариант, рейки — более удобный в пользовании. Этот материал можно сделать самим, а можно заказать готовые, ортопедические детали, которые имеют слегка выпуклую форму.

Большая часть работ в процессе изготовления подъемной кровати своими руками будет связана с обработкой древесины, поэтому инструмент потребуется соответствующий:

лобзик электрический;
шуруповерт и набор бит к нему;
сварочный аппарат;
болгарка с диском по металлу;
рулетка;
уровень;
маркер, карандаш;
стальные планки;
ткань для обивки;
поролон;
мебельный степлер;
фен строительный.

Крепление, в зависимости от конструкции подъемной кровати своими руками может понадобиться разное. Чаще всего используется такое:

Саморезы — не обычные, а фосфатированные. У них шершавая поверхность и сцепление с проклеенной поверхностью гораздо прочнее. Диаметр лучше выбрать не более 6 миллиметров, а длина должна быть равна сумме толщины деталей, которые он соединяет за вычетом 10 мм.
Металлические уголки — здесь лучше остановить свой выбор на деталях с округлым широким ребром жесткости. Заусениц на таких креплениях быть не должно — это первый признак перетянутого металла.
Гвозди в 60-70 мм с кольцевой насечкой.
Часть мастеров при сборке подъемной кровати своими руками используют шканты, но их лучше заменить нагелями. Они дают более долговечное и надежное соединение деталей.

Перед тем, как сделать кровать с подъемным механизмом своими руками, запаситесь еще и струбциной. Она обеспечит плотность и крепость как отдельным соединениям, так и конструкции в целом.

Конструкция и механизм

Достаточно беглого взгляда на любое фото кровати с подъемным механизмом своими руками, чтобы понять, что она представляет собой шкаф со встроенной в него “раскладушкой”. Конструкция подъемной кровати своими руками состоит из основания и рамы, которая закреплена на стене. Вертикальное и горизонтальное положение придается с помощью подъемного механизма. Он может быть трех типов:

Механизм с ручным подъемом — самый доступный и простой. В нем нет амортизаторов или пружин. Идеально подходит для кровати для взрослых, так как при открытии короба нужно приложить немалые усилия, детям справится с такой нагрузкой не под силу. Главное преимущество — прочность и долговечность.
Пружинный механизм также не доставит владельцам особых хлопот. Но у него есть главный недостаток — пружины быстро изнашиваются и растягиваются. Поэтому срок его эксплуатации — от 3 лет до 5. Затем пружины потребуют замены. Большим плюсом этого механизма является цена, она сравнительно небольшая. Благодаря этому, пружины пользуются большим спросом у тех, кто собирается смонтировать кровать с подъемным механизмом своими руками.
Газовый амортизатор является самыми удобным, надежным, долговечным механизмом. Работает плавно, бесшумно, практически без вмешательства человека. Срок эксплуатации при ежедневном использовании — до 10 лет. Выбирать такое устройство следует, исходя из размеров каркаса. Механизм на газовых амортизаторах является дорогим, но, в то же время, востребованным. Также он идеально подходит для двуспальной кровати с подъемным механизмом своими руками, так как этот вариант более прочный и выносливый.

Построение чертежа

Попытка воплотить все и сразу — без чертежей, грамотного расчета, предварительной подготовки и разметки — приводит к порче материала из-за постоянного внесения изменений в конструкцию изделия. Поэтому после заготовки необходимых инструментов, материалов, садимся делать чертежи кровати с подъемным механизмом. При этом стоит знать следующие нюансы:

Высота ножек, бортов и высота выступающей над бортами части матраса — общая высота спального места, от которой зависит глубина конструкции шкафа. Обычно она составляет примерно 450 миллиметра — удобно садиться.
Если механизм имеет толщину 32 миллиметра, то и зазоры между бортами кровати и боковинами шкафа будет 32 миллиметра с каждой из сторон.
Соответственно — при расчете учитывают ширину спального места, толщину бортов основания, зазоры для установки механизма и толщину боковин шкафа.
Создавая кровать с подъемным механизмом своими руками еще на чертеже определяем места расположения бруса на спинке и царге. Здесь расчет следующий. Если матрас будет в лежаке, то отступ от верхнего края боковины составляет сумму 30–50 мм и толщины дна — досок или листа фанеры. Если матрас лежит сверху, то отступ составит толщину настила.

Важно! Не забудьте перед тем, как сделать кровать с подъемным механизмом своими руками, не только создать место для работ, но и убрать плинтус вдоль стены, к которой будет примыкать мебель.

Основные работы

Любая подъемная кровать своими руками состоит из несущей рамы. Для того чтобы ее изготовить, вам потребуются деревянные брусья. Лучше взять толщину 50 на 50 миллиметров. Внешняя часть включает в себя изголовье, изножье и боковины, которые профи своего дела называют царги. Рама застилается досками, рейками или листом фанеры — так создается днище будущего спального места.

Сам процесс сборки кровати с подъемным механизмом своими руками состоит из следующих этапов:

Готовим спинку и боковины, их максимальная толщина должна быть не более 40 миллиметров. Еще до начала работ на этих заготовках делаем кромку.
Из обычных, лучше всего строганых, досок вырезаем царги. Их толщина 40-60 миллиметров, ширина — не более 200 миллиметров.

Важно! Эти детали еще на подготовительном этапе лучше покрасить или покрыть лаком.

Брус, который будем использовать для рамы, обработайте антисептиком, чтобы защитить дерево от следов времени. Их размеры определяем еще на этапе построения чертежа, и они зависят от ваших параметров, которые вы уже замеряли.
Угловым соединениям подъемной кровать своими руками предстоит самая главная задача. Они будут выдерживать основную нагрузку. Поэтому крепежи в этих местах дублируйте. Спинки и боковины соедините между собой нагелями, а бруски выбирайте в четверть.
Отверстия для крепежей, в частности для нагелей, высверливайте заранее. Соединяя детали между собой даже саморезами, все стыки дополнительно укрепляйте клеем и удерживайте со струбциной в течение суток.

Важно! Все отверстия, которые делаются при сборке кровати с подъемным механизмом своими руками, — глухие. Сквозное просверливание не допускается.

После того, как брус надежно приклеен и закреплен саморезами, сделайте предварительную сборку. Спинки устанавливаются вертикально, на временные опоры, затем накладываются боковины. После — обязательно проверьте, насколько прямыми получились углы конструкции.
Затем конструкцию обвяжите веревкой, а на спинках карандашом отметьте отверстия для нагелей – по 2 на торец. Затем царги снимаются, в спинках проделываются отверстия, лунки смазываются каким-либо красящим составом — хотя бы фломастером. Снова царги и спинки соедините так, чтобы место для ответной части лунки отпечаталось на досках боковин. Будущую подъемную кровать своими руками разберите, в царгах высверлите отверстия под лунки.
Лунки на царгах промажьте клеем, в отверстия вставьте нагели и удерживайте струбциной. Затем кровать соберите на нагели, то есть, спинка насадите на штыри в царгах и наведите киянкой до плотной посадки. При этом четверти рамы также смажьте клеем.
Раму обтяните веревкой в три витка. Для плотного натяжения между веревкой и кроватью вставьте обрезки трубы, деревяшки и прочее. Веревка должна быть очень туго натянута. В таком положении изделие остается 2-4 суток.
Просверлите отверстия под нагели в раме, установите тоже на клей. Обтяжка при этом не снимается. После высушивания крепления углов дублируются металлическими уголками.

Важно! В конструкции со спинками ножки не нужны, так как она опирается на изголовье и изножье, но при желании их можно установить, закрепив к брусковой раме.

Настил из досок толщиной в 20 мм шириной в 80-100 мм закрепите на клей и гвоздями. На каждый край – 2 гвоздя.

Важно! Если приобретено реечное днище, то по раме распределяются лагодержатели, а в них фиксируются рейки.

Как видите, решение вопроса, как сделать кровать с подъемным механизмом своими руками, не такое уж и простое, как может показаться на первый взгляд. На эти работы заранее закладывайте 2-3 дня, которые понадобятся не только для монтажа, но и для просушки мест соединений.

Двухспальная кровать

Двуспальная кровать с подъемным механизмом своими руками создается по такой же схеме. Но есть один нюанс: поскольку конструкция должна выдерживать двойную нагрузку, ее необходимо усилить лонжероном. Это — продольная связка из доски 40 на 100 миллиметров:

При необходимости — вы можете сделать не 1, а сразу 3 лонжерона, расположив их равномерно по всей конструкции.
Крепится эта датель на клей и гвозди — 2 гвоздя с каждой стороны по диагонали. Для большей прочности стоит продублировать такие стыки стальным уголками.
Такая деталь, как лонжерон, должна составлять единую плоскость с рамой. Углы, под которыми она располагается, также должны быть идеально ровными.

Установка механизма

Подъемная кровать своими руками — процесс не простой и кропотливый, состоит из нескольких важных этапов. После сборки рамы и спального места необходимо заняться установкой подъемного механизма на кровать своими руками:

Отметьте на коробе места для крепежа, просверлите отверстия.
Нижнюю часть механизма закрепите болтами.
Установите уголок устройства к раме конструкции.
Опустите основание изделия внутрь каркаса кровати и разметьте по 4 отверстия на каждой из сторон рамы таким образом, чтобы они соответствовали нижней планке механизма.
Откройте каркас и просверлите в нем отверстия.
Закрепите верхнюю планку механизма 4 винтами так, чтобы между рамой и коробом имелся достаточный зазор для его функционирования.

Важно! После того, как установка подъемного механизма на кровать своими руками завершена, его работу стоит тщательно проверить, при необходимости — откорректировать. Во время монтажа важно учитывать, что точки крепления лифта должны надежно удерживаться проушиной с помощью болта. Установку нужно совершать таким образом, чтобы фитинги свободно оперировались, а движение на подъем и спуск совершалось без затруднений.

Дополнительный каркас

Прочность любой кровати с подъемным механизмом своими руками может быть увеличена при помощи специально изготовленного стального каркаса. При размерах кровати от двуспальной и выше это имеет такое же большое значение, как и для кроватей нестандартной формы:

Изготавливается каркас подъемной кровати своими руками из того же стального профиля, что и подъемный механизм, или чуть большего сечения. Габаритные размеры должны быть заранее спроектированы в соответствии с конструкцией, распиливание профиля на заготовки выполняется при помощи болгарки. Детали соединяются аккуратным сварным швом.
Обязательно нужно между продольными и поперечными элементами в углах их соединения установить поперечные стойки, которые добавят конструкции прочности и не дадут ей сложиться под нагрузками в процессе эксплуатации.

Обшивка

Когда конструкция подъемной кровать своими руками готова, ее нужно обшить. Это делается для того, чтобы:

спрятать каркасные, рамные элементы;
получить комфортное и мягкое ложе;
придать мебели эстетичный вид.

Вот по какому принципу выполняется эта работа:

Первым делом уложите на основу листовой поролон — оптимальное количество слоев определяйте сами.
Сверху закройте его обивочным материалом. Это может быть не только ткань, но и дерматин или кожа.
К каркасу подъемной кровати своими руками обшивку крепите с помощью мебельного степлера: его стальные скобы прочно вбиваются в основание, но одновременно остаются малозаметными на обшивке, поэтому не портят внешний вид мебели.
Также не забудьте облицевать декоративным материалом и боковые части кровати.

Таким образом, если разобраться в инструкции, то даже изготовление столь сложного предмета мебели, как кровать с подъемным механизмом своими руками, окажется вполне посильной задачей. Так что не спешите тратиться на магазинное изделие — приложив определенные усилия и потратив время, вы сможете получить не менее привлекательную модель, но в несколько раз дешевле.

В условиях нехватки квадратных метров приходится искать возможность извлечения максимальной пользы буквально из каждого предмета интерьера. Даже из кровати, которая, казалось бы, предназначена только для отдыха и не может выполнять никаких других задач. Но как показывает практика, некоторые модели мебели очень даже многофункциональны. Например, кровать с подъемным механизмом – ее можно использовать и для сна, и для хранения всевозможных постельных принадлежностей. Думаете, такое ложе обойдется слишком дорого? Ошибаетесь – вы даже сможете сделать его своими руками. А наши фото, чертежи и видео сборки вам в этом помогут.

Подготовка к монтажу

Изготовление кровати с подъемным механизмом следует начинать с подготовки чертежей, материалов и инструментов.

Если вы выполняете подобную работу впервые, лучше воспользоваться уже готовыми чертежами сборки мебели, чтобы не допустить серьезных проектных ошибок, которые будут стоить вам функциональности кровати.

Из материалов и инструментов вам понадобится:

ДСП и МДФ;
подъемный механизм;
шуруповерт и саморезы;
лобзик;
бруски;
доски;

деревянные рейки;
степлер мебельный;
материал для обивки;
листовой поролон.

Что касается подъемного механизма, то он может быть двух типов:

Газовый – функционирует при помощи газовых пружин-амортизаторов. Может быть блокирующим – с фиксацией в определенном положении, а также стандартным – без фиксации. Главные преимущества: бесшумность, легкость эксплуатации, мягкая доводка.
Механический – функционирует посредством металлических пружин. Основное достоинство – возможность регулировки работы подъемной системы путем добавления, снятия, ослабления и подтягивания пружин.

Совет. Если вы планируете собирать двуспальную кровать, выбирайте газовый механизм – он более прочный и выносливый.

Теперь можно приступать к изготовлению мебели.

Сборка кровати

В первую очередь нужно соорудить прочную основу мебели. Для этого изготовьте:

боковины, царги, изголовье и днище для ящиков – из ДСП или МДФ;
раму для основания – из брусков;
настил для матраса – из деревянных досок и реек.

После смонтируйте из всех этих элементов кроватную основу:

на брусковой раме закрепите днище для будущих ящиков;
установите на раму царги и боковины, а поверх них – настил для матраса;
зафиксируйте на основании изголовье.

Для соединения деталей используйте саморезы.

Затем установите подъемный механизм. Он продается уже в готовом виде, так что вам нужно будет только крепко посадить систему на гайки, идущие, как правило, вместе с ней в комплекте: сначала нижняя стальная планка крепится на брусковую раму основания, а затем верхняя – к боковой части.

Совет. Если хотите получить максимально прочную кровать, установите ее на стальной каркас: возьмите профиль и болгаркой распилите его на заготовки необходимых габаритов, а затем сваркой соедините детали в единую конструкцию – в последующем зафиксируйте на ней брусковую раму кровати.

Обшивки и финишная отделка

Когда конструкция кровати готова, ее нужно обшить. Это делается для того, чтобы, во-первых, спрятать каркасные и рамные элементы, во-вторых, получить комфортное и мягкое ложе, а в-третьих, придать мебели эстетичный вид.

Первым делом уложите на основу листовой поролон – оптимальное количество слоев определяйте сами. Сверху закройте его обивочным материалом. Это может быть не только ткань, но и дерматин или кожа. К каркасу обшивку лучше всего крепить с помощью мебельного степлера: его стальные скобы прочно вбиваются в основание, но одновременно остаются малозаметными на обшивке, поэтому не портят внешний вид мебели. Также не забудьте облицевать декоративным материалом и боковые части кровати. В тех местах, где отделка часто будет соприкасаться с подъемным механизмом, можно под основной материал завести небольшие подкладки.

После обшивки осталось только установить финишную фурнитуру: опорные ножки, колесики или ролики.

Таким образом, если разобраться в инструкции, то даже изготовление столь сложного предмета мебели, как кровать с подъемным механизмом, окажется вполне посильной задачей. Так что не спешите тратиться на магазинное изделие – приложив некоторые усилия, вы сможете получить не менее привлекательную модель, но в несколько раз дешевле.

Кровать с подъемным механизмом своими руками: видео

Кровать с подъемным механизмом: фото

Конструкции для спальных комнат с подъемным устройством приобретаются для меблировки квартир с небольшой площадью. Изделия надежны, практичны, бюджетны, функциональны, эргономичны. Конструкции используют вместительным блоком под размещение постельного белья и вещей для спальни. Можно сделать кровать с подъемным механизмом своими руками, с учетом особенностей дизайна интерьера, габаритов и конфигурации помещения, требуемого функционала.

Виды кроватей с подъемным механизмом

Кровати с подъемным механизмом выпускаются с разными типами открывающих устройств, различных размеров, конфигураций, способов трансформации.

Классификация по типу подъемного устройства представлена 3 видами: с ручным подъемом, на спиральных пружинах, на газовых амортизаторах.

Крепление с помощью витых пружин монтируется просто, надежно в эксплуатации. Стоимость системы крепления доступная. Однако пружины изнашиваются и растягиваются при нарушении правил использования. При повреждении нескольких элементов потребуется менять систему полностью. Гарантийный срок механизма – не больше 5 лет.

Подъемное устройство на газовых амортизаторах не требует физических усилий при эксплуатации, обеспечивая простой доступ к блоку под вещи и постельное белье в нижней части кровати. Газовые устройства позволяют перемещать ложе в открытое положение бесшумно и плавно. При выборе системы учитываются габариты и вес поверхности спального ложа. Устройства рассчитаны на подъем объемных матрасов. Производители выдают гарантию на эксплуатацию механизма на период до 10 лет.

Ручной подъем спального ложа (на петлях) из-за отсутствия вспомогательных элементов требует физических усилий при трансформации кровати. Однако прочность, долговечность эксплуатации устройства большая. Ручные механизмы не оснащены системами для плавного подъема и пружинными устройствами, поэтому имеют невысокую цену. Для того чтобы получить доступ к блоку для постельных принадлежностей, потребуется убирать матрас. В меблировке детских комнат механизм не используют.

По числу спальных мест различают односпальные и двуспальные модели.

Односпальные конструкции компактны, универсальны, подходят для небольших помещений, позволяя организовать добавочное место отдыха. Модели часто изготавливают в виде тахты и размещают в углу комнаты. Кровати односпального формата с подъемным устройством применяются при оформлении детских и подростковых комнат. Для комплектации используется пружинный механизм либо газовые амортизаторы. Подъемную систему в узких кроватях монтируют вдоль коротких частей.

Двуспальные конструкции эргономичны, удобны, подходят для компактных помещений и комнат подростков. В разложенном положении конструкция обеспечивает комфортный отдых.

Механизм в двуспальных моделях зависит от веса кровати и матраса. Для массивных конструкций необходимы амортизаторы газовые, для легких – пружинные блоки.

В соответствии с количеством объединяемых элементов мебели различают подъемные кровати с диваном, кровать-тахту, место для отдыха, трансформируемое в тумбу и т. д. Спальное ложе можно встраивать в шкаф. Последняя модель наиболее проста для конструирования и сборки подъемной кровати своими руками.

Кровати различаются и способами подъема спального ложа: вертикальным либо горизонтальным.

Чертежи

Изготовление конструкции подъемной кровати начинается с детальной проработки чертежей и схем крепления элементов. На эскизах необходимо отобразить размеры составляющих изделия, способы крепежа торцевых, боковых частей и т. д.

Конструкция кровати представляет короб, который создается из 4 плит и 4 поперечных элементов для дна каркаса. При составлении чертежа учитываются параметры матраса, длина может варьироваться от 180 см, ширина – от 80 до 180 см. Необходимо определить размеры и габариты ложа, число спальных мест.

Планируемые добавочные элементы (полки, выдвижные ящики) также размечают на схеме. При подготовке важно составить и схему крепления элементов с подъемным механизмом.

Инструменты и материалы

Для конструирования кровати подходит массив разных пород дерева либо древесно-стружечные плиты – ДСП, ДВП, МДФ, ЛДСП, ОСП. Наибольшей популярностью пользуются листы МДФ и ДСП. Древесные плиты просты в обработке, надежны в эксплуатации.

Для монтажных и сборочных работ потребуется фурнитура: саморезы, конфирматы, уголки, кромочная лента, болты, шайбы, гайки. Подъемное устройство можно собрать самостоятельно либо приобрести в готовом виде.

Для обработки древесины и крепежа элементов кровати необходим набор инструментов. Это шуруповерты и отвертки, электролобзик, дрель, рулетка, уровень, степлер мебельный. Пригодятся также: строительный фен, аппарат для сварки, ножовка, струбцины, поролон, маркеры, карандаши, планки из стали.

Пошаговая инструкция

До того как сделать трансформируемую мебель, требуется определить конструкционные особенности модели, рассчитать конфигурацию и количество составляющих элементов, определить очередность сборки частей.

Работа состоит из нескольких этапов: обработка и подготовка элементов конструкции из плит МДФ, сборка и крепеж деталей корпуса и рамы. Затем требуется смонтировать вкладной каркас, собрать конструкции подъемных механизмов, соединить их с основанием и разместить матрас.

Подготовка и сборка деталей из МДФ

Детали конструкции из МДФ требуется выпиливать по готовым чертежам. Для одинаковых элементов изготавливается шаблон, по которому отмеряют типовые части кровати. Работы по распиловке можно выполнить самостоятельно либо заказать у производителя, что упростит сборку.

Для разметки деталей требуется разместить плиты МДФ на ровной поверхности. Лист древесной плиты специалисты советуют разрезать на оптимальные для раскраивания части.

С использованием карандаша, линеек, рулетки на плитах размечаются элементы корпуса. Затем на верстаке струбцинами крепятся части листа МДФ. Изготавливаем деревянные элементы для корпуса кровати с помощью электролобзика.

Плиты необходимо облагородить шлифовальной машиной и покрыть лаком. Требуется обработать торцы элементов конструкции с помощью кромочной ленты для безопасной эксплуатации.

Затем выставляются боковые царги, задняя стенка, изголовье, поперечная планка. С внешней стороны угловых соединений необходимо просверлить отверстия для конфирматов. Крестовой отверткой устанавливается крепеж. Головки конфирматов закрывают заглушками из пластика, крепят на клей ПВА.

Внутри 4 углов конструкции шуруповертом устанавливаются уголки из пластмассы. Для увеличения прочности каркаса размещается поперечная доска, которая соединяется с боковинами с помощью стальных уголков и шурупов.

Собранный каркас ставится на бок. По периметру кровати шурупами крепится лист для дна. По углам в нижних частях каркаса, а также по центру высверливаются отверстия. В них устанавливают ножки, на которые крепят опоры из пластика, обеспечивающие легкое движение мебели.

Монтаж вкладного каркаса под матрас

Надежность эксплуатации ложа допускается увеличить с помощью добавочного . Элемент особенно рекомендован для просторных моделей – двуспальных и размера «king-size». Каркас изготавливают из стального профиля и деревянных планок. Форму и габариты дополнительного каркаса заранее проектируют под конструкцию. Профиль распиливается на элементы в соответствии с чертежом, в работе используется болгарка. Детали соединяют аккуратными сварочными швами.

Между поперечными и продольными деталями в местах соединений необходимо закрепить стойки, которые увеличат прочность конструкции, позволят избежать произвольного складывания при использовании. Затем необходимо обработать торцы. Ножки крепятся к углам каркаса, если детали предусмотрены схемой изделия.

Самостоятельная сборка подъемного устройства сократит затраты на изготовление трансформируемой конструкции. Элементы системы должны быть с высокими показателями прочности, т. к. нагрузка при эксплуатации распределяется не только на амортизатор и планки, но и на узлы крепления, фурнитуру.

На коробе требуется высверлить 3-4 проема под крепеж системы. К конструкции прикрепляют уголки подъемного приспособления. Основание кровати опускают внутрь короба. С учетом расположения нижней доски просверливают отверстия в каждой стороне рамы.

Между коробом и рамой делают зазор размером от 5 до 10 мм и устанавливают подъемный механизм. Затем затягивают болты на верхней планке. Систему соединяют поршнями, которые крепят к элементам механизма сверху и снизу. До того как монтировать устройство на кровать, требуется протестировать надежность амортизаторов. Не должно быть скрипов и сбоев при подъеме, произвольного опускания основания.

Что вы делайте со старой мебелью?
