Верстак слесарный металлический своими руками. Верстак своими руками. Чертежи и пошаговые инструкции. Из дерева и металла Железный верстак какими размеры должны быть

Первоначально верстак использовался исключительно при обработке дерева , и главной его задачей было закрепление заготовки для упора в применении инструментов. Для этого вырубали по краю столешницы различные по форме отверстия, забивали клинья, вставляли гребёнки и чурки для упора или как направляющие. Такой верстак получил название классический .

Простейшая конструкция верстака выглядит так:

• несущая рама на ножках;
• толстая столешница, с мощной поверхностью;
• дополнительная полка под столешницей для хранения инструментов и приспособлений;
• полки или выдвижные ящики, увеличивающие площади хранения.

Интересно: Сейчас популярна компьютерная игра Minecraft , которая для стимуляции творчества предлагает игрокам создать виртуально верстак из древесины от А до Я, в любой модификации.

Совершенствование инструментария, появление электрооборудования сказалось на модификации верстака . А ручная обработка нового материала - металла создала совершенно новый вид рабочего стола для слесарных работ. Так по назначению сегодня различают верстаки:

• плотницкий;
• столярный;
• слесарный;
• универсальный.

Стол в гараж своими руками — фото варианты:

Рабочий стол в гараж может быть рассчитан на разное количество работников, или места зонирования.

В таком случае различают верстаки:

• одноместные;
• двухместные;
• многоместные.

Дополнение возможностей специализированного рабочего места породило такие его разновидности:

• складной;
• передвижной (на колёсиках);
• верстак откидной пристенный;
• верстак-шкаф (с секциями для хранения инструмента).

По материалу, из которого изготовлен рабочий стол для обработки материалов, различают:

• деревянные (из прочных пород дерева);
• металлические (сварные конструкции);
• комбинированные (деревянная основа усилена металлическим листом на столешнице, дополнена гребёнками из металла, винтами с ходовой резьбой; металлический корпус оснащён деревянными полками и ящиками).

Важно: Металлические части верстака нуждаются в антикоррозийном покрытии, а деревянные - в антисептической пропитке.

Как выглядит самодельный верстак для гаража смотрите видео:

Какой рабочий стол нужен автолюбителю?

В гараже не так уж много свободного места, поэтому важно определиться, для каких целей он будет установлен:

• мелкого ремонта и незначительных слесарных работ;
• постоянного круга работ, связанных с обслуживанием дома, или своего хобби;
• объёма работ в заботе об автомобиле для полного освобождения от зависимости СТО.

В любом случае ограниченность пространства потребует от гаражного верстака:

• компактности;
• устойчивости;
• универсальности;
• освещённости;
• выполнения функции хранения;
• безопасного подключения к электросети;
• поднятия над полом на 15 см для качественной уборки.

Размеры верстака для гаража (стандартного — 6х4) не могут превысить 60 см по ширине, и 1,5 м по длине. Высота верстака в гараже определяется, исходя из роста владельца, - до середины кистей рук в положении стоя. Лучшим выбором будет - металлическая конструкция, так как большинство работ в обслуживании автомобиля - слесарные. Для наибольшей устойчивости рекомендуется опора несущей рамы на 6 ног, а то и 8.

Выбор места - тоже специфика гаражного верстака: ведь на нём должно быть удобно работать при стоящей в помещении машине. И, в то же время, рекомендуется его удаление от транспортного средства не менее, чем на 1 метр. С покупным экземпляром все эти тонкости учесть трудно.

Делаем своими руками верстак для гаража — чертежи:

Если делать верстак своими руками, то какой - деревянный или металлический?

Деревянный - проще в изготовлении, но…

Выбор вида опять определяет целевое назначение : побыстрее и для несложных операций - приемлем будет и деревянный каркас из мощной доски (40х80мм) или бруса (50х100), собранный в прямоугольную конструкцию по стандартным габаритам, с помощью саморезов или гвоздей. Для усиления конструкции применяют деревянные распорки между ножками (верху и внизу). Нижние (на уровне 15 см от пола) могут стать основой полки для хранения.

Столешница собирается из строганной шпунтованной буковой (дубовой) доски или двух листов влагостойкой фанеры толщиной по 18мм, склеенных вместе и обшитых по краю. Для особой прочности поверхность столешницы обивают металлическим листом толщиной в 5мм, делая бортик со стороны стенки.

Однако если делать деревянный верстак в гараж своими руками, то такой вариант имеет свои минусы:

• он не рассчитан на большое силовое воздействие;
• на нём затруднительно размещение сразу нескольких необходимых устройств: для сверления, заточки,тяжёлые слесарные тиски;
• износ станины из дерева недолговечен;
• дерево портится от пролитых масел и краски, наполняет поры и щели металлической пылью и стружкой;
• сохраняется опасность возгорания.

Посмотрите, как сделать верстак в гараже своими руками — фото:

Металлический рабочий стол - правильный выбор

Преимущества верстака из металла для автомобилиста:

• компактность всех элементов конструкции при увеличении надёжности;
• способность выдержать любое силовое усилие;
• дополнительный вес, обеспечивающий устойчивость;
• возможность учесть особенности помещения, сделав верстак передвижным, складным, откидным, укороченным;
• повышенная прочность сварной конструкции;
• столешницы могут быть полностью выполнены из металла с 3-х сторонним бортиком;
• столешница не имеет острых углов (для безопасности);
• комплектуется 2-мя тисками и зажимным винтом;
• предусмотрены отверстия для струбцин и упоров;
• позволяет выполнять распиловку и резку металла, обточку и шлифовку;
• возможность наполнить пространство под столешницей любыми приспособлениями для хранения (полки, ящики, органайзеры, сетки);
• обеспечена надёжность крепления ящиков и полок;
• металлическая стружка не забивается в щели;
• на нём можно проводить обработку и деревянных деталей;
• безопасность в условиях риска пожароопасности;
• экономит усилия работника;
• такой стол прост в уходе.

К сведению: Гаражный верстак из металла - хит продаж специализированных магазинов, где определяющее значение имеют только цена и усовершенствование конструкции.

Но тяга к творчеству ведёт по пути собственного опыта.

Полезное видео о том, как сделать верстак слесарный для гаража своими руками:

Как сделать верстак из металла для гаража?

Алгоритм:

1. Выбрать место, с учётом всех требований к размещению автомобиля в гараже.
2. Подготовить прочную основу для установки.
3. Произвести замеры места установки.
4. Создать эскиз своей задумки со всеми деталями и усовершенствованиями.
5. Заготовить необходимый материал и инструмент.
6. Подготовить элементы конструкции.
7. Продумать технологию сборки и усиления каркаса.
8. Собрать изделие.
9. Покрыть грунтовкой и защитным слоем.
10. Провести тестирование на функциональность и безопасность.
11. Закрепить на столешнице необходимое оборудование.

Необходимый для работы материал:

• металлический полый профиль(4мм) для ножек;
• металлический равносторонний уголок (50х4мм) на царги, проножины, направляющие для полок;
• листовой металл с оцинковкой или нержавейка для столешницы (5 или 2мм);
• полосы из металла для устройства бортиков;
• доска шпунтованная (50х150мм) для деревянной столешницы с обивкой металлом (как вариант);
• саморезы;
• грунтовка и краска по металлу.

Инструмент, который потребуется в работе:

• уровень, рулетка;
• дрель;
• болгарка;
• сварочный аппарат.

Технология сборки:

• для сборки рабочего стола используют неразъёмное сварное соединение всех металлических деталей (царги как основы столешницы, ножек, перемычек, прямоугольников для устойчивости на концы ножек);
• горизонтальные и вертикальные элементы для большей прочности оснащаются постоянными укосами;
• столешницу делают из цельного листа металла или дощатого щита обитого оцинкованным железом в 5мм; в первом случае столешница приваривается, во втором - прикручивается саморезами к цангам и дополнительным полосам металла;
• для устройства полок и ящиков к стойкам приваривается уголок в качестве направляющих (ящики могут быть как из металла, так и из дерева); дерево обрабатывается антисептиком;
• прямоугольники, наваренные на концы ножек, увеличивают устойчивость верстака и позволяют зафиксировать его к полу.

Металлический верстак в гараже своими руками — фото чертежи:

Совет напоследок: Рабочий стол в гараж своими руками (металлический) стоит делать только в том случае, если вам на практике хорошо знакомо искусство сварки и правила безопасности при её проведении.

Как сделать слесарный верстак своими руками, чертежи под рукой, необходимый инструмент и материалы имеются, теперь можно спроектировать и изготовить конструкцию для комфортной работы в мастерской, опираясь на предложенный материал.

Начнем с подготовительного этапа, посмотрим на конструкцию в разрезе

Каркас (уголок металлический 35 х 35 х5 (мм))
стальной лист 1,5 … 2,0 (мм)
элементы каркаса (уголок металлический 20 х 20 х 3(мм))
обрезная доска (50 х 100 х 700 (мм))
обрезная доска (20 х 100 х 690 (мм))
металлический ящик
фанера (10 х 530 х 680 (мм))

Приступаем к изготовлению слесарного верстака своими руками.

КАРКАС

А) металлические уголки 35 х 35 х 5 (мм), размерный ряд в (мм) – (шт): 1710 – 2; 710 – 2; 1700 – 4; 700 – 4; 500 – 4.
Б) металлические уголки 20 х 20 х 3 (мм), размерный ряд в (мм) – (шт): 700 – 12; 690 – 2; 545 – 2.
В) металлические пластины, размерный ряд в (мм) – (шт): 5 х 67 х 67 – 8.

Вырезаем все детали по размерному ряду.
В металлических пластинах (по углам) просверлим четыре сквозных отверстия диаметром восемь миллиметров.
Квадратные металлические пластины, приваренные к уголкам (ножкам), сделают конструкцию верстака более устойчивой, а отверстия в пластинах, позволят закрепить ее к бетонному полу помещения. Дополнительное крепление верстака к полу, придаст неподвижность и хорошую жесткость конструкции, что в свою очередь улучшит рабочие характеристики слесарного верстака, сделанного своими руками.

Сварим каркас, сгладим абразивным кругом сварные швы, покроем каркас защитным лакокрасочным слоем.

СТОЛЕШНИЦА

А) металлические уголки 20 х 20 х 3 (мм), размерный ряд в (мм) – (шт): 1710 – 2; 710 – 2.
Б) листовой металл, размерный ряд в (мм) – (шт): (1,5 … 2,0) х (1704) х (704) – 1.
В) обрезная доска, размерный ряд в (мм) – (шт): 50 х 100 х 700 – 17.

Обработаем обрезные доски огневым и биологическим защитным составом и уложим их в верхнюю рамку каркаса.

Сверху на доски, кладем листовой металл и накрываем его рамкой, сваренной из уголка.
По периметру стола сверлим сквозные отверстия диаметром шесть миллиметров и сжимаем наш «сэндвич» заклепками или винтами с гайками.

ПОЛКИ

Верхнюю – изготовим из обрезных досок, нижние – из фанеры. Весь материал обработаем аналогичным составом.

ВЫДВИЖНОЙ ЯЩИК

Изготовим детали из листового металла толщиной 1,5 … 2,0 (мм) по представленным чертежам.
Внутри ящика можно для хранения всякой мелочевки.

Гараж во многих случаях становится единственным местом, где можно выполнить ремонт или переборку какого-либо узла автомобиля, изготовить необходимый инвентарь или просто отдохнуть душой, работая руками за слесарным или столярным верстаком. В некоторых случаях в гараже можно даже организовать небольшую слесарную или столярную мастерскую, было бы желание и время. В любом случае верстак в гараж нужен, как воздух. У серьезных мастеров их всегда два - для работы с металлом и деревянный верстак, не считая рабочего стола и станка.

Как организовать верстак в гараже

Вариантов заполучить верстак в гараж немного, чаще всего желанное оборудование можно приобрести одним из перечисленных способов:

• Купить продукцию китайского или отечественного производства;
• Составить чертежи с учетом необходимых размеров и заказать изготовление верстака у знакомых столяров или слесарей;
• Сделать верстак в гараж своими руками.

Нельзя сказать, что при нынешнем изобилии разного инструмента и оборудования для гаража сегодня невозможно купить качественный верстак. Более того, даже среди отечественных производителей есть немало приличных на вид моделей, которые вполне подошли бы для работы в гараже, но есть одно условие.

Важно! Стандартное исполнение размеров и конструкции верстака не всегда подходит под ваш индивидуальный рост и размах рук. Кроме того, не во всех случаях удается впихнуть в пространство своего гаража верстак, рассчитанный на масштаб слесарной мастерской.

Есть смысл заказывать изготовление верстака по вашим чертежам, если нет физической возможности изготовить его для гаража своими руками, например, не готово помещение, или нет необходимых навыков работы со сваркой или столярными инструментами.

Очень важно с самого начала правильно сформулировать требования к конструкции и решить, где и как должен располагаться верстачный стол в гараже:

• Высота стола и размеры верхней крышки или столешницы должны быть максимально удобными под ваши индивидуальные данные. При этом вокруг инструмента в гараже должно быть свободного пространства не менее чем на вытянутую руку от рабочего положенияза столом;
• Несмотря на то, что 99% работ выполняется в положении стоя, возле верстака должен быть стул и решетка из дерева, если пол в гараже бетонный. При этом весь комплект принадлежностей не должен мешать или каким-либо образом влиять на автомобиль или другое транспортное средство, хранящееся в помещении.

Совет! Если планируете много сверлить, резать или строгать дерево, заведите пылесос, хорошую вытяжную вентиляцию и чехол для машины.

Как сделать верстак в гараже

Первым опытом построения оборудования для гаража может стать простой деревянный верстак или верстачный стол из дерева. Конструкция стола из бруса более доступная в изготовлении, работа с пилой, электролобзиком и дрелью намного проще, чем крой и сварка стального уголка, из которого обычно изготавливают слесарные инструменты профессионального качества.

Строим деревянный верстак для сборочных работ

Чтобы построить верстак, нам потребуется:

1. Деревянный брус, лучше дубовый или сосновый, примерно 12- 15 м, сечение материала выбирается индивидуально, исходя из предполагаемой нагрузки на верстак;
2. Доска обрезная строганая, толщиной 20- 30 мм, ровная, без сучков и дефектов поверхности;
3. Фанера листовая, толщиной 6- 8 мм, три полотна 200х60 см;
4. Комплект саморезов по дереву и уголков стальных, размером полки 50 мм и длиной от 50 до 70 мм, не менее 40 штук.

Совет! Все раскройные работы необходимо выполнять с использованием ручной или стационарной циркулярной пилы, подрезать края бруса или досок только электролобзиком или аналогичным электроинструментом.

В этом случае, даже при отсутствии столярных навыков, рез получается ровным, соответственно, вся конструкция верстака будет выглядеть, как фабричная.

На первом этапе изготавливаем каркас верстака, при этом учитываем размеры места в гараже. Для этого потребуется вырезать из бруса четыре вертикальные стойки, четыре горизонтальные балки и пять горизонтальных коротких поперечных распорок. Если размеры деревянного верстака для гаража не превышают двух метров, можно использовать брус сечением 70х70 мм.

Отрезаем четыре вертикальные стойки - две высотой по 90 см, две — по 150 см. Последние изготавливаются на 60 см выше, на них после окончания сборки верстака будет установлен фанерный экран для инструмента, хранящегося в гараже.

Горизонтальные балки тоже разного размера. Для перевязки опорных стоек каркаса в нижней части верстака обрезаем две секции бруса по 150 см, для крепления столешницы необходимы отрезки по 200 см. Последними из остатков материала режем поперечные распорки по 60 см длиной.

Всю конструкцию собираем с помощью стальных уголков и саморезов, как показано на схеме.

Столешницу собираем склейкой из листов фанеры и досок. После выравнивания и подгонки размеров доски и фанеру, промазанные ПВА-М или столярным клеем, собираем в струбцинах до полного высыхания и набора прочности. По контуру столешницу сшиваем саморезами.

Укладываем столешницу на готовый каркас и крепим с помощью саморезов, после этого поверхность тщательно шлифуется наждачной насадкой для электродрели. Последним устанавливаем экран и покрываем всю конструкцию лаком, чтобы в сырую погоду в гараже дерево верстака не «повело».

На вид верстак для гаража получился достаточно ажурным, но в реальности его прочности достаточно, чтобы выдержать нагрузку более ста килограммов. Для увеличения жесткости задние стойки можно закрепить анкерным креплением к стенам гаража.

Вариант слесарного верстака из стального уголка

Для изготовления конструкции используем стальной уголок с шириной полки в 50 мм. Ниже приведена последовательность операций изготовления верстака в гараже своими руками. Большая часть работ выполняется в гараже болгаркой и сварочным аппаратом, поэтому перед началом работ следует потренироваться и подобрать лучший режим сварки для металла толщиной в 3 мм.

Для начала нарезаем заготовку для изготовления каркаса под верхнюю плиту верстака. Рабочую поверхность для верстаков слесарного типа лучше всего изготавливать в виде цельной или сварной конструкции из стального листа, пластин или плит. Рекомендованная толщина листа для слесарного верстака гаража - не менее пяти миллиметров.

После подгонки размеров плиты на ее поверхность укладываем заготовки уголка, из которого сварим основание столешницы. Отрезанные заготовки тщательно подгоняем на угловых соединениях, устанавливаем на ровную поверхность, крепим струбциной, свариваем и тщательно зачищаем швы.

Это наиболее сложная часть сварочных работ. Если у вас в гараже есть сварочный полуавтомат, заготовки под раму основания сначала сваривают между собой обычной сваркой, а затем точками прихватывают к стальному листу. Выполнять подобную операцию обычной сваркой достаточно сложно, можно прожечь или перегреть лист, в результате вместо ровной поверхности получится «хлопающая» волна.

«Ноги» для верстака отрезаем из того же уголка и привариваем к основанию. Если верстак будет стоять на земле или щебеночном покрытии гаража, потребуется доварить на опорную часть ног специальные пятачки. Если конструкцию необходимо закрепить на бетонном полу гаража, в пятачках сверлим отверстия под анкерные болты.

Далее вырезаем горизонтальные поперечные стяжки, которые привариваем в нижней части ног верстака. Таким образом, конструкция становится жесткой и устойчивой на любом полу в гараже. При необходимости в задней части каркаса можно приварить дополнительную диагональную распорку.

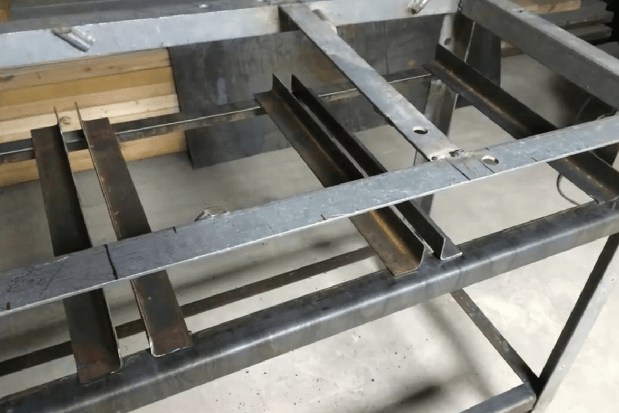

Для установки ящиков под запчасти и детали, хранящиеся в гараже, дополнительно привариваем горизонтальные направляющие под столешницей. Чтобы ящики могли свободно выдвигаться, на поперечные отрезки привариваем по паре коротких продольных уголков. Ящики можно изготовить отдельно или приспособить уже имеющиеся в гараже. В этом случае расположение направляющих уголков приходится подбирать индивидуально.

Кроме того, уголковые направляющие потребуется тщательно отшлифовать, или нашить полоски из пластика, чтобы дно ящиков при движении «не строгалось» и не повреждалось. В противном случае уже через пару недель после установки верстака в гараже потребное усилие для выдвижения ящиков возрастет в несколько раз.

После выполнения сборочных работ все сварные швы потребуется тщательно зачистить и обработать фосфатной грунтовкой, после чего поверхность металла грунтуется и окрашивается в любимый машиностроителями цвет -синий или зеленый. Какой колер подойдет для вашего гаража, выбирать вам. Рабочая поверхность стального листа столешницы не красится, в лучшем случае полируется или обрабатывается кислотным протравителем.

Заключение

Изготовление верстака для своего гаража является относительно несложным и недорогим процессом. Стальной каркас способен выдержать нагрузку в несколько сот килограммов, например, от подвески или двигателя автомобиля. Даже при условии покупки всех комплектующих и материалов стоимость изготовления будет на порядок меньше покупного варианта. Тем более что в большинстве случаев настоящие автолюбители и мастера ремонта и самоделок именно так и поступают.

Не секрет, что хорошо оборудованное рабочее место - залог успешного выполнения слесарных, электромеханических или монтажных работ. Главным предметом в гараже или мастерской, вокруг которого обустраивается все рабочая зона, является верстак. Этот рабочий стол должен обладать необходимой функциональностью, быть прочным и надежным. Покупка готового изделия в торговой сети может вылиться в кругленькую сумму, поэтому лучше изготовить его самостоятельно. Это даст возможность не только сэкономить, но и получить гаражный стол в точном соответствии с запросами функциональности и размещения.

Верстак своими руками. Как сделать?

Ниже мы расскажем, как сделать деревянный или металлический верстак своими руками. Представленные конструкции не требуют использования каких-либо дефицитных деталей или применения дорогостоящего оборудования, а в процессе монтажа можно обойтись минимальными навыками столярных и слесарных работ.

Изготовление верстака своими руками (из дерева)

Изготовление столярного верстака своими руками имеет массу преимуществ, которые заключаются в том, что заранее можно скомпоновать места расположения тисков и других приспособлений, продумать количество и расположение выдвижных ящиков и т. д.

Необходимые инструменты и материалы

Для самостоятельного изготовления верстака вам необходимо подготовить такие инструменты:

• электрический лобзик или ножовка;
• электродрель и набор сверл по дереву и металлу;
• угольник столярный;
• рулетка;
• пузырьковый уровень;
• набор гаечных ключей.
• Запасаясь материалами, обязательно обращайте внимание, чтобы деревянные детали не имели трещин и сучков. Для того чтобы начать работу, вам понадобятся:
• бруски для опорных ножек 100х100 мм;
• два фанерных листа толщиной не менее 20 мм (можно использовать OSB). При этом один лист пойдет на крышку стола, а другой - на нижнюю полку.
• доски 50х150 мм, из которых будет смонтирован каркас;
• болты (лучше всего использовать мебельные, с квадратной частью, препятствующей их вращению в деревянных деталях);
• шайбы и гайки;
• саморезы.

Чтобы облегчить сборку и избежать ошибок при раскрое материала, лучше сделать чертежи верстака и указать на нем размеры каждой детали.

Верстак своими руками чертежи

Верстак своими руками. Пошаговая инструкция

Прежде всего, надо изготовить верхнюю раму подстолья. Для этого в соответствии с чертежом отпиливают доски нужной длины.

С помощью саморезов длинные и короткие детали крепят таким образом, чтобы получить раму прямоугольной формы. После этого отмеряют расстояние до ее середины по длинной стороне, где устанавливают распорную планку. В ее качестве используют ту же доску 50х150 мм, которую с обоих торцов к раме крепят саморезами.

Верстак из дерева своими руками. Фото

Опорные ножки верстака изготавливают из 6-ти одинаковых брусков. Для их крепления к верхней раме используют длинные болты с гайками и шайбами. Для монтажа опоры брусок устанавливают в угол рамы и сверлят два сквозных отверстия сквозь ножку и боковую доску. Затем соединения затягивают, используя болты с гайками.

Чтобы добиться необходимой жесткости конструкции, монтируют нижние доски. К слову, эти же детали послужат и основанием нижней полки . Для этого в полном соответствии с чертежами верстака отпиливают 4 деревянные детали сечением 50х150 мм.

Чтобы закрепить нижние доски, отмеряют по 30 см от края каждой опоры. На этой высоте одну деталь крепят к трем задним ножкам конструкции, а с передней доску крепят между средней и боковой опорой с той стороны, где будет установлена дополнительная полка .

Две короткие доски монтируют на такой же высоте по бокам верстака.

Используя электрический лобзик или ножовку, из листов OSB или фанеры нарезают детали для столешницы . К верхней части рабочего стола ее крепят заподлицо при помощи саморезов. Чтобы защитить поверхность верстака от повреждений, поверх фанеры укладывают слой оргалита, который по мере износа можно будет легко заменить новым материалом. Чтобы установить нижнюю полку, измеряют расстояние от средних до крайних ножек. Материал раскраивают по этому размеру и электролобзиком или ножовкой в его углах делают вырезы под опорные ножки. Крепление щита к нижнему основанию выполняют аналогично монтажу столешницы.

Чтобы получить устойчивость конструкции каркаса, при креплении опор и сборке рамы слесарного верстака обязательно используют столярный угольник . После установки верстака, пузырьковым уровнем проверяют горизонтальность его расположения. При необходимости уровень можно изменить, подкладывая небольшие отрезки тонкой фанеры под ножки.

Верстак своими руками. Пошаговая инструкция

После окончания сборки верстак пропитывают специальным защитным составом, покрывают лаком или красят.

Небольшой верстак для дома своими руками

Предлагаемая ниже конструкция слесарного верстака значительно облегчит слесарные и монтажные работы не только в малогабаритном гараже, но и на балконе, в углу хозяйственного помещения и т.д. Обладая всей функциональностью и удобством полноразмерного рабочего стола, он не будет занимать много места и сможет вместить в своих ящиках множество инструментов и приспособлений.

Столешница малогабаритного верстака изготавливается из склеенных между собой двух листов фанеры толщиной не менее 18 мм и имеет размеры 1500х600 мм. Для усиления крышки стола, по краям она имеет дополнительное утолщение двумя слоями фанерного листа, что дает толщину 72 мм.

Учитывая, что фанера толщиной 18 мм является не самым дешевым материалом (стоимость одного листа составляет около 1000 рублей), можно немного сэкономить, если купить полноразмерный лист габаритами 2440х1220 мм. К сожалению, этого материала не хватит на изготовление усиливающей полосы, которая располагается по периметру крышки, поэтому придется дополнительно поискать небольшой отрезок фанерного листа. В противном случае конструкцию столешницы придется изменить.

Приступая к сооружению небольшого столярного верстака своими руками, подготовьте следующие инструменты и материалы:

• правило длиной не менее 2 м;
• дисковая пила;
• угольник столярный;
• шпатель зубчатый с размером зуба 2х2 или 3х3 мм. Можно купить готовый инструмент или изготовить его самостоятельно, воспользовавшись болгаркой;
• шуруповерт или набор отверток;
• гаечные ключи;
• хороший столярный клей, например, «Момент Столяр»
• фанера толщиной 18мм;
• деревянный брус 40х60 мм;
• саморезы;
• болты, гайки, шайбы.

Кроме этого, для самостоятельного изготовления верстака необходимо обзавестись хорошими столярными струбцинами , без которых склеить фанерные листы будет проблематично. Если качественный инструмент приобрести нет возможности, можно воспользоваться недорогими китайскими струбцинами, которых понадобится удвоенное количество.

Процесс изготовления верстака своими руками начинают с крышки , на которую из листа фанеры длиной 2440 мм отрезают полосу длиной 1520 мм. Распилив эту деталь, получают элементы размером 1520х610 мм для усиления боков крышки. Затем правилом проверяют плоскость фанерных листов, для того, чтобы при склеивании сориентировать их выпуклой поверхностью вовнутрь.

Следующий этап потребует максимальной концентрации и аккуратности - в течение пары минут требуется равномерно распределить столярный клей по поверхности одного листа фанеры. Если вы чувствуете, что недостаток опыта не даст вам возможности справиться с этой работой за такой короткий срок, то применяйте для соединения деревянных деталей мебельный клей ПВА. Он не имеет временных ограничений и допускает нанесение простой малярной кистью. Заранее подготовив струбцины и доски для распределения нагрузки по всей плоскости, уложите на три доски нижний лист, а после нанесения клеящего состава, накройте его верхним фанерным щитом.

Установив сверху нажимные доски, стягивайте конструкцию струбцинами, постоянно контролируя плоскостность при помощи правила. Место в центре столешницы прижать струбциной не получится, поэтому его оставляют без нагрузки.

При склеивании щита из нескольких листов фанеры, можно обойтись и без струбцин, если положить конструкцию на ровную поверхность и равномерно прижать по всей плоскости каким-либо грузом. После высыхания клея струбцины или груз снимают и приступают к следующему этапу изготовления верстака своими руками.

Чтобы столешница имела строгую геометрическую форму, при ее обрезании паркеткой надо быть очень внимательным. В качестве шины для ведения пилы можно применить правило. Обрезая столешницу до размеров 1500х600 мм, выдерживайте углы 90° при помощи столярного угольника или используя оставшиеся при нарезке фанеры заводские углы в качестве шаблона. Оставшиеся обрезки фанерного щита распустите на полосы шириной 150 мм. Они будут нужны для усиления столешницы по периметру, поэтому приклейте их по всему краю столешницы в два слоя. При этом верхние полосы должны перекрывать стыки нижних отрезков фанеры.

Для изготовления подстолья применяют брус сечением 40х60 мм. При этом царги и проножки изготавливают из цельного пиломатериала, а опоры склеивают из двух отрезков и одного целого бруса. Высоту верстака выбирают с учетом своего роста, поскольку при его использовании не должно возникать неудобства и дискомфорта. В нашем случае высота верстака от пола до верхней поверхности столешницы составляет 900 мм.

Далее склеивают ножки и собирают две рамы. При этом важно соблюдать перпендикулярность соединений, поскольку при отклонении от прямого угла геометрия конструкции будет нарушена. Добиться выполнения этого условия будет проще, если еще на этапе торцовки выполнять углы всех деталей строго под 90°. В нашем верстаке ширина рамы равняется 900 мм, а высота опорных ножек - 830 мм. Зазор от пола до нижней проножки должен составлять 150 мм.

После высыхания клея рамы монтируют на столешницу и крепят струбцинами. Затем ножки выставляют строго под углом 90 градусов к нижней поверхности фанерного щита и выпиливают еще один комплект проножек и царг. Для крепления конструкции к столешнице используют саморезы 8х120 мм.

Повысить устойчивость верстака можно, если проножки и царги дополнительно скрепить такими же саморезами. Выбрав углубление под головку метизов перьевым сверлом, обеспечивают эстетичность мест соединения.

Практически верстак готов. При желании в его подстолье можно изготовить ящик для хранения инструментов.

Металлический верстак для гаража своими руками

Верстак, изготовленный из стали, обладает необходимой прочностью и надежностью, которые требуются при работе с металлическими изделиями. Такой рабочий стол сможет добавить функциональности любому гаражу или мастерской.

Материалы и инструмент

Чтобы приступить к изготовлению верстака в гараж своими руками, следует обзавестись следующим слесарным инструментом:

• угловая шлифмашина с отрезным и шлифовальным дисками;
• сварочный аппарат;
• строительный уровень;
• электрический лобзик;
• дрель с набором сверл;
• шуруповерт;
• измерительный инструмент.

Чертежи верстака из металла своими руками

Некоторые материалы, которые нужны для верстака, можно найти в гараже, а недостающие части докупить на строительном рынке. Вам понадобятся:

• уголки стальные 50х50х4 и 40х40х2;
• труба профильная 60х40х2;
• полоса стальная 40х4 мм;
• стальные листы 2200х750х2 мм;
• доски толщиной 50 мм;
• 15-мм фанера и направляющие для ящиков;
• саморезы по металлу и болты.

Кроме того, подготовьте краску и преобразователь ржавчины для того чтобы изделие выглядело эстетично, а металл был защищен от воздействия влаги.

Пошаговая инструкция по изготовлению верстака из металла

Раскрой материала . На каркас нарезают профильную трубу. Стальной уголок используется для усиления конструкции и окантовки столешницы. Металлическая полоса нужна в качестве направляющих элементов боковых панелей и для изготовления кронштейнов ящиков стола.

Сварка каркаса . Из труб длиной 2200 и 750 мм, соединяемых попарно, монтируют прямоугольную раму столешницы. При этом учитывают, что поверх каркаса необходимо будет приварить уголки, в которые укладывают доски рабочей поверхности. Для усиления рамы через каждые 400 мм приваривают отрезки стальных труб в качестве ребер жесткости.

Как сделать верстак своими руками из металла. Фото

По краям стола сваркой монтируют опорные ножки длиной 900 мм, которые внизу укрепляют перемычками из уголка или профильной трубы.

С двух сторон к ножкам приваривают каркасы ящиков верстака.

На каркас столешницы устанавливают уголки для окантовки, после чего крепят сварочным соединением.

Из уголка длиной 2200 мм и 4 уголков длиной 950 м обустраивают обрешетку силовой вертикальной панели для инструмента.

Готовый каркас укрепляют кронштейнами из стальной шины , которые приваривают к его боковинам. Для усиления потребуется 24 элемента. Дополнительно требуется просверлить отверстия в каждой полосе для монтажа боковых и задних фанерных стенок.

Фанеру раскраивают на детали для изготовления ящиков, после чего их собирают при помощи саморезов. Количество ящиков и их расположения зависит от конкретной необходимости и личных предпочтений хозяина.

После сборки выдвижных ящиков к боковинам каркаса приваривают металлические полосы с отверстиями для крепления салазок.

Все сварочные швы и острые углы проходят болгаркой с установленным обдирочным кругом, а ржавые участки металлопроката очищают металлической щеткой-насадкой.

Металлический каркас обрабатывают антикоррозионным составом и окрашивают атмосферостойкой краской.

Доски раскраивают по длине столешницы и укладывают в каркас из уголка. Чтобы предотвратить гниение и порчу древесины насекомыми, доски обрабатывают антисептическим составом .

Пиломатериал укладывают в подготовленное ложе, оставляя между деревом и металлом зазоры в 2-3 мм для возможности расширения древесины при набухании. После этого доски прикручивают саморезами.

Верхний стальной лист обрабатывают с двух сторон преобразователем ржавчины, а после высыхания крепят к деревянной столешнице саморезами.

Окрашивают ящики стола и устанавливают на направляющие, а также крепят боковую и заднюю фанерную обшивку.

После того, как верстак будет изготовлен, устанавливают тиски и другое необходимое оборудование, крепят крючки для размещения инструмента.

Что такое верстак

Верстак представляет собой стол, предназначенный для работ, связанных с изготовлением и монтажом изделий из дерева, металла и других материалов. Нередко верстаки дополнительно оборудуют оборудованием для крепления обрабатываемых деталей, ящиками и полками для хранения инструментов и аксессуаров. В зависимости от целевого предназначения различают столярные и слесарные верстаки для работ с деревом и металлом соответственно. Рабочие столы для мастерских и гаражей могут быть одноместными и многоместными. Верстаки, рассчитанные на одно рабочее место, имеют ширину до 0.8 м и длину до 1.5 м. Габариты многоместных слесарных столов увеличиваются соответственно количеству работающих за ними людей. Расстояние рабочей поверхности от пола обычно составляет 0.8 - 0.9 м, однако есть и конструкции с регулируемой высотой. Верстаки чаще всего делают из металла или дерева, а их столешницы укрывают листами фанеры, оргалита, оцинкованной жести, досок и других материалов.

Время чтения ≈ 3 минут

В любом частном доме, мастерской или гараже столярный верстак является очень нужным предметом. С его помощью удобно изготавливать или ремонтировать какие-либо вещи, также он сочетает в себе функции стола и полки для инструмента одновременно. Его можно оборудовать слесарными тисками, и установить на него станок для заточки различного инструмента. Если приобретать металлический верстак в магазине, то он обойдётся в немалую сумму денег, но вполне можно изготовить верстак из дерева своими руками.

Необходимые инструменты и материалы

Итак, для самостоятельного изготовления верстака в гараж понадобятся следующие инструменты:

• Ножовка или электрический лобзик;
• Рулетка;
• Угольник;
• Строительный уровень;
• Гаечные ключи;
• Дрель;
• Шуруповёрт.

Материалы:

• бруски для опор;
• 2 листа фанеры или ОСБ (один из листов вырезается под полку необходимого размера);
• доски для каркаса;
• саморезы;
• болты;
• шайбы;
• гайки.

Перед работой необходимо сделать чертеж верстака с размерами для удобства сборки.

Пошаговая инструкция по изготовлению верстака

Для изготовления верхнего каркаса необходимо отпилить доски исходя из необходимого размера верстака (см. фото).

С помощью саморезов закрепить 2 длинные и 2 короткие доски, так чтобы получилась прямоугольная рама. При помощи рулетки отметить расстояние до середины рамы, и перпендикулярно, между двумя длинными досками закрепить оставшуюся короткую доску, прикрепив ее саморезами с обоих торцов.

Для изготовления ножек верстака потребуется отпилить 6 равных брусков. С внутренней стороны полученного основания в каждый угол рамы закрепить по одной ножке при помощи болтов, шайб и гаек (см. схему верстака).

Для жесткости сооружения необходимо поставить дополнительные доски, которые также будут служить основанием для нижней полки. Для этого нужно отпилить 4 доски.

Рулеткой необходимо отмерить равное расстояние от каждой ножки по 30 см, на полученном уровне закрепить доску к задней части сооружения к 3 ножкам, а с передней части закрепить доску между крайней и средней ножкой, в том месте, где планируется будущая полка.

Оставшиеся две доски надо закрепить к ножкам, на том же уровне, как и доски для полок.

Из одного или нескольких листов фанеры или ОСБ при помощи ножовки или электрического лобзика выпиливаем необходимые отрезки. Закрепляем их к верхней части верстака заподлицо с помощью саморезов. Дополнительно сверху можно закрепить лист оргалита, т.к. его можно легко поменять на новый, если старый будет сильно изношен. По этой же схеме делается и нижняя полка. Рулеткой измеряется расстояние между крайними и средними ножками верстака, по этому размеру выпиливается лист материала и устанавливается на полученное основание.

При креплении ножек или поперечин необходимо пользоваться угольником для получения равного расстояния между частями сооружения. При помощи уровня, по месту установки, нужно проверить ровно ли стоит изготовленный верстак своими руками. В случае уклона его необходимо выровнять путём подставки под ножки верстака деревянных щепок.
