Владельцы загородных домов, где отсутствует газовая магистраль, чаще всего устанавливают водяной котел отопления. Его основное преимущество заключается в использовании недорого сырья. Чтобы грамотно установить систему, необходимо разобраться в принципе работы, особенностях конструкции, монтажа и эксплуатации. Еще до приобретения желательно узнать, какие преимущества и недостатки имеет агрегат.
- топочной камеры;
- колосниковой решетки;
- зольника;
- водяного контура.
- высокий показатель надежности;
- длительный эксплуатационный срок;
- приборы не нуждаются в частом обслуживании.
Показать всё
Конструктивные особенности
Котельное оборудование с водяным контуром - это усовершенствованная модель обычного стандартного котла. Устройство состоит из следующих частей:
Все одноконтурное оборудование предназначается исключительно для отопления жилища, а вот двухконтурные водяные отопительны котлы применяются и для обогрева , и для обеспечения жильцов горячей водой для хозяйственных нужд. Но при приобретении такой установки необходимо заранее рассчитать необходимую мощность, которая потребуется и для отопления, и для нагрева воды.
Что касается загрузки топлива, то процесс может осуществляться как в ручном режиме, так и в автоматическом. Во втором случае аппарат должен быть оснащен специальным резервуаром, который необходимо заполнять раз в неделю. Но такие современные установки стоят гораздо дороже, поэтому не так распространены.
Водяной котел своими руками плюсы, минусы и дельные советы
Также стоит добавить, что такие агрегаты нуждаются в специальном топливе, которое прошло обработку.
Существуют приборы, оснащенные электрическими ТЭНами, которые следят за количеством сырья в топке и при необходимости добавляют его. Такая функция обеспечивает устройству непрерывное функционирование.
Принцип работы
Обогрев дома осуществляется только после того, как водяной отопительный котел начинает работать, то есть в период горения топлива. Для растопки можно использовать дрова или уголь. Одна загрузка обеспечивает около 3−4 часов горения. Для более длительного периода лучше приобретать газогенераторные или твердотопливные агрегаты.
Чем качественнее прибор, эффективнее процессы теплообмена и точнее контроль температуры, тем меньше будут затраты на каждый киловатт добытого тепла. Водяные котлы отопления изготавливаются таким образом, чтобы теплоноситель нагревался максимально эффективно и быстро.
Кроме этого, стенка в водяном контуре обладает способностью аккумулировать тепловую энергию, которая образуется в процессе горения. Благодаря этому отопительное оборудование быстро нагревает жидкость и длительное время поддерживает необходимую температуру. Стоит отметить, что подобные установки обеспечивают одинаковую эффективность в системах и с естественной циркуляцией, и с принудительной.
Купер Котел на дровах и угле с контуром отопление
Преимущества и недостатки
Кроме доступной цены отопительного оборудования и невысокой стоимости топлива, существует и ряд других достоинств. К основным плюсам можно отнести следующие факторы:
К преимуществам также можно отнести то, что золу, которая осталась после сгорания топлива, можно применять в качестве удобрения . Имеются и минусы. Дело в том, что водяной котел для отопления дома не обладает высоким коэффициентом полезного действия, и даже при высоком расходе топлива показатель не поднимается выше 80%. К тому же стандартные приборы нуждаются в частой загрузке дров, делать это придется каждые 3−5 часов.
ТИТАН - экономная печка котёл с водяной рубашкой длительного горения (своими руками)
Водяной контур
Все имеющиеся в доме трубы и радиаторы, которые подключены к водяному контуру, обеспечивают равномерное распределение тепла по всем комнатам в доме. Теплообменником может быть обычный металлический резервуар, где находится жидкость. А уже под ним располагается непосредственно источник тепла. Но такая конструкции не очень эффективна: дело в том, что вода будет нагреваться только в нижней части емкости.
Лучше всего воспользоваться системой водяного контура, когда емкость имеет двойные стенки, между которых укладывается теплоноситель, по которому циркулирует горячая вода. За счет постоянного движения жидкость не застаивается, а небольшое пространство между слоями обеспечивает максимально быстрый прогрев всей площади.
Есть еще один эффективный способ изготовления, который помогает добиться максимальной эффективности. Но для этого понадобится несколько стальных труб (диаметр 5−6 см), которые необходимо сварить между собой и придать им форму волны. Затем расположить их вдоль стен и в верхней части топки.
При работе теплоноситель будет медленно передвигаться по трубам и обеспечивать тем самым качественную теплоотдачу. В случае неполадок эту систему довольно легко починить.
Блок управления
Все котельные установки оснащаются специальной системой регулирования температурного режима жидкости. Самый простой вариант - это установить на конструкцию специальный термостат. Принцип действия такого устройства заключается в том, что при нагреве воды до необходимой температуры в устройстве опускается заслонка, после чего заметно снижается поступление воздуха. А после того как жидкость начнет остывать, система срабатывает в обратном порядке.
Можно немного модернизировать систему контроля и установить на котел точнейшие температурные датчики, оснастить его принудительной электрифицированной подачей воздуха. В результате вентиляция будет обеспечивать верхнюю подачу, что обеспечит полное сжигание топлива. Но стоит отметить, что такая котельная установка будет функционировать только при наличии электрической сети или аккумулятора.
Если планируется отапливать небольшую постройку, то лучше всего устанавливать оборудование непосредственно в доме. А вот для котельной выбрать какое-нибудь отдельное здание или выделить обособленное помещение. Отопительную трубу всегда прокладывают под землей, притом таким образом, чтобы она располагалась ниже уровня промерзания земли. Кроме этого, ей необходимо обеспечить качественную теплоизоляцию. В помещении, где установлен агрегат, нужно создать температурный режим в пределах 10−15 градусов, а также оборудовать хорошую вентиляционную систему с естественной тягой.
Перед установкой стоит позаботиться о напольном покрытии, поверхность должна быть негорючей, ровной и твердой. Лучше всего сделать тонкую бетонную стяжку, в таком случае отопительный котел будет стоять прочно, устойчиво и надежно. Перед прибором необходимо уложить металлический лист площадью в 1 кв. м. Стоит позаботиться и о местоположении: дело в том, что агрегат не должен стоять слишком близко к стенам, нужно оставить расстояние хотя бы в 50 сантиметров.
Бубафоня с водяной рубашкой - полный тест, часть 1
Выполняя монтажные работы, необходимо соблюдать все требования и рекомендации. Особенно при сборке и установке дымоходной трубы. Все места соединения должны быть тщательно обработаны герметическим составом или замазаны глиной. Водяные агрегаты не пользуются такой популярностью, как электрические или газовые. Хотя в загородных коттеджах, где нет газификации или случаются частые перебои с электричеством, такой вариант является оптимальным. При этом подключить систему можно своими руками, но при условии, что соблюдается техника пожарной безопасности.
В течение нескольких тысячелетий люди использовали дрова в качестве источника тепла, позволяющего обогревать их жилища. Но с появлением новейших технологий потребление этого вида топлива стало менее актуальным, поскольку человечество начало отдавать предпочтение электроэнергии, природному газу, нефтепродуктам. Но в частном секторе дрова по-прежнему востребованы.
Особенности конструкции и принцип работы
Несмотря на разнообразие типов котлов на дровах для обогрева дома, их устройство аналогично.
Каждый отопительный агрегат состоит из:
- камеры сгорания твердого топлива;
- водного теплообменника;
- дымоходной конструкции;
- зольника.
Самый простой дровяной котел для отопления по конструкционному устройству представляет собой буржуйку, в которой в процессе горения древесины нагревается вода, которая затем поступает в отопительную систему. Но в этом случае показатель эффективности работы оборудования незначительный, а расход древесины большой.
В процессе усовершенствования современные котлы отопительные на дровах для частного дома оснастили функцией длительного горения, поэтому у них более сложное устройство. При этом топливо загружают в топочную камеру, после чего оно в процессе горения отдает тепло встроенному в агрегат теплообменнику.
К нему подсоединяют трубопроводы, которые предназначаются для подачи нагретой жидкости в отопительную систему домовладения. Ее укомплектовывают радиаторами, трубами и расширительным устройством.
Котел для обогрева дома на дровах и дымоходная конструкция снабжают теплом помещение, в котором располагаются. После сгорания топлива появляется дым – посредством дымохода он выводится наружу в атмосферу, а сажа собирается на его стенках. При этом нужно помнить, что ее большой слой в трубе приводит к уменьшению тяги и возрастанию риска возгорания.
Производят чистку дымовыводящих каналов через специальные отверстия, прикрытые заслонками. Для этого задействуют ерши и щетки. Благодаря развитию современных технологий появились особые составы, добавляемые в дровяной котел для водяного отопления частного дома – они в процессе сгорания способствуют очищению каналов дымохода изнутри.
Подача холодного теплоносителя и нагретой воды из теплообменника происходит благодаря патрубкам. Современные приборы оснащают автоматическими устройствами, которые упрощают обслуживание котла.
К ним относятся:
- Датчик температуры, подающий сигналы на вентилятор поступления воздуха.
- Датчик давления, сигнализирующий о превышении требуемого значения.
- Датчики давления теплоносителя.
Эффективность функционирования отопительного дровяного котла зависит от качества используемого топлива. Если для теплоснабжения нужны дрова, тогда нельзя пользоваться углем и торфяными брикетами. Также не следует задействовать недостаточно просушенные дрова, поскольку в процессе сгорания образуется много сажи и пара, в результате чего котел нужно будет чистить.
Сфера использования дровяных котлов
Система отопления на дровах в частном доме популярна у жителей сельской местности, где отсутствует центральное газоснабжение, а отопление электроприборами получается дорогостоящим. Востребован такой способ обогрева и у дачников.
Также дровяными агрегатами пользуются при посещении русских бань, где они выполняют две функции – отопления и нагрева воды.
Преимущества и недостатки отопительного котла на дровах
К плюсам относятся:
- Независимость от электроснабжения. Агрегаты не зависят от перепада напряжения и отсутствия электричества.
- Получение экологичного тепла. В результате сгорания древесины не образуются вредные для здоровья соединения. Правда, при несоблюдении мер безопасности существует опасность отравления углекислым газом.
- Доступность топлива. Проживая в лесном регионе, его жители могут запастись бесплатным сырьем. Кроме этого, отопление загородного дома котлом на дровах возможно с использованием бытовых твердых отходов, имеющих органическое происхождение.
- Доступная цена агрегата и арматуры к нему.
- Простата монтажа и дальнейшей эксплуатации котла.
Из недостатков следует отметить:
- Необходимость постоянно присматривать за домом.
- Значительный вес агрегата из чугуна, но с другой стороны этот материал более долговечен.
- Повышенное потребление топлива, поскольку древесина выделяет небольшое количество тепловой энергии.
- Отсутствие поддержания требуемой температуры в автоматическом режиме.
- Низкий КПД, который не превышает 80%.
- Котлы отопительные для частного дома дровяные обладают большими габаритами и для получения требуемой степени обогрева нужно за один раз сжигать много дров.
Монтаж дровяного котла отопления частного дома
Чтобы обеспечить эффективную и безопасную работу требуется качественная установка агрегата:
- Место расположения . Оборудование, функционирующее на дровах, нуждается в большом количестве воздуха, поэтому приборы малой мощности располагают на подсобных площадях домовладения, где имеется приточно-вытяжная вентиляция. Если мощность агрегата 50 кВт и более, следует под котельную обустраивать отдельное помещение, у которого полезный объем превышает 8 кубометров. Дровяной котел для отопления частного дома монтируют на твердое, максимально ровное и несгораемое основание, такое как бетон, кафельная плитка или керамогранит. Стены котельной также должны иметь отделку из негорючих материалов, а помещение следует оснастить принудительной вентиляцией.
- Требования к дымоходной конструкции . Чтобы изготовить дымоход, можно использовать нержавеющую сталь, толстостенные трубы из металла или керамику. Оптимальным решением для дровяных котлов с водяным отоплением для дома специалисты считают дымоход из нержавейки типа «сэндвич». Он без проблем собирается из элементов, среди которых трубы, скрепляемые хомутами, кровельные проходы и разгрузочная платформа. Такой дымоход можно вывести как через перекрытие кровли, так и через стены домовладения. Для обеспечения нужной тяги высота прямого отрезка дымохода должна превышать 6 метров при мощности прибора, равной 16 кВт.
Выбор агрегата на дровах для водяного отопления
В первую очередь необходимо рассчитать мощность отопительного оборудования в киловаттах. Нужная информация относительно этого параметра имеется в паспорте на котел. Принято считать, что для обогрева 10 «квадратов» площади требуется один киловатт мощности. Помещениям, которые недостаточно утеплены, нужен ее запас, составляющий 20 – 30 %.
При выборе следует обращать внимание на номинальную мощность и другие функциональные возможности котла, поскольку в осеннее и весеннее время он не будет эксплуатироваться на весь потенциал.
Если агрегат планируется использоваться для системы отопления на дровах и получения горячей воды, тогда нужно также купить внешний бойлер и обеспечить запас мощности.
При выборе прибора учитывают материал его изготовления, обычно это сталь или чугун. Котел из стали весит немного, у него более простая конструкция топки по сравнению с чугунными изделиями. Дымоход у стальных агрегатов имеет большую длину и поэтому теплоноситель в них нагревается эффективнее. Чистка топки у стального оборудования заключается в удалении отложений из зольника.
У чугунных приборов дымоход короче, а по причине ребристой поверхности создается увеличенная площадь теплообмена. На ней оседают частички горения, поэтому для их удаления требуется использование скребков, кочерги, щеток. Но теплоемкость у чугунных моделей выше.
Все дровяные агрегаты можно разделить на несколько видов:
- котел пиролизный – в нем для выработки тепла используют и дрова, и газ, выделяемый при этом;
- котел пеллетный – в качестве топлива можно задействовать спрессованные гранулы, для которых сырьем являются опилки, стружка, кора, отходы сельхозкультур и прочее;
Популярные модели
У потребителей востребованы следующие модели отопительного оборудования на дровах:
- Buderus. Изделия Logano G 211–26 D можно загружать разным твердым топливом – дровами, углем, коксом, пеллетами. Имеются приборы мощностью 15 и 32 киловатта.
- Zota Pellet. Модели данного ряда используют не только для отопления дома, но и для горячего водоснабжения. У них имеется система защиты, КПД превышает 85%. Котлы оснащают электрическим розжигом и автоматической функцией поддержки необходимого температурного режима. Их мощность достигает 100 киловатт. Вес равен 300-800 килограммов.
Гейзер. Одной дровяной закладки достаточно для 7–18 часов работы. Эти котлы снащены автоматическим контролем силы тяги.
Отопительный газовый котел представляет собой устройство, при помощи сгорания топлива (природного или сжиженного газа) осуществляющего нагрев теплоносителя.
Устройство (конструкция) газового котла : горелка, теплообменник, теплоизолированный корпус, гидравлический блок, а также приборы безопасности и управления. Такие котлы на газе требуют подключения дымохода для отвода продуктов сгорания. Дымоход может быть как обычный вертикальный, так и коаксиальный («труба в трубе») для котлов с закрытой камерой сгорания. Многие современные котлы комплектуются встроенными насосами для принудительной циркуляции воды.
Принцип работы газового котла - теплоноситель, проходя через теплообменник, нагревается и далее циркулирует по системе отопления, отдавая полученную тепловую энергию через радиаторы, теплый пол, полотенцесушители, а также обеспечивая нагрев воды в бойлере косвенного нагрева (в случае его подключения к котлу на газе).
Теплообменник - металлическая емкость, в которой нагревается теплоноситель (вода или антифриз) - может быть выполнен из стали, чугуна, меди и т.д. Надежность и долговечность газового котла зависят от качества теплообменника в первую очередь. Чугунные теплообменники устойчивы к коррозии и имеют длительный срок службы, но чувствительны к резкому перепаду температур и отличаются значительным весом. Стальные емкости могут страдать от ржавчины, поэтому их внутренние поверхности защищают различными антикоррозийными покрытиями, обеспечивающие продление «жизни» прибора. Стальные теплообменники являются наиболее распространёнными при производстве котлов. Медным же теплообменникам коррозия не страшна и благодаря высокому коэффициенту теплопередачи, малому весу и габаритам такие теплообменники часто используются в настенных котлах, но из минусов следует отметить, что они дороже стальных.
Помимо теплообменника немаловажной деталью котлов газовых является горелка, которая может быть различных видов: атмосферная или вентиляторная, одноступенчатая или двухступенчатая, с плавной модуляцией, двойная.
Для управления газовым котлом используется автоматика с различными настройками и функциями (например, погодозависимая система управления), а также устройства для программирования работы и удаленного управления котлом.
Основными техническими характеристиками газовых котлов отопления являются: мощность, количество контуров обогрева, тип топлива., вид камеры сгорания, тип горелки, способ монтажа, наличие насоса и расширительного бака, автоматика управления котла.
Чтобы определить необходимую мощность газового котла отопления для частного загородного дома или квартиры используется простая формула - 1 кВт мощности котла для обогрева 10 м 2 хорошо утепленного помещения при высоте потолков до 3 м. Если требуется обогрев подвала, застекленного зимнего сада, помещений с нестандартными потолками и т.п. мощность котла на газе должна быть увеличена. Также необходимо увеличение мощности (порядка 20-50%) при обеспечении газовым котлом и горячего водоснабжения (особенно если необходим нагрев воды в бассейне).
Особенность расчета мощности у газовых котлов: номинальное давление газа, при котором котел работает на 100% заявленной производителем мощности, для большинства котлов составляет от 13 до 20 мбар, а фактическое давление в газовых сетях в России может быть и 10 мбар, а иногда и ниже. Соответственно, газовый котел часто работает только на 2/3 своих возможностей и это необходимо учитывать при расчете. Более подробно с таблицей расчета мощности котла отопления можно
Большинство газовых котлов можно перевести с работы от природного газа на сжиженный газ (баллонный пропан). Многие модели переключаются на сжиженный газ заводским способом (при покупке уточняйте эти характеристики модели), либо к газовому котлу дополнительно поставляются форсунки (жиклеры) для переключения на баллонный газ.
Плюсы и минусы газовых котлов:
Обвязка котла – это устройства для полноценной работы системы отопления и водоснабжения. В нее входят: насосы, расширительные баки, фильтры (при необходимости), коллекторы, обратные и предохранительные клапаны, воздушные клапаны, вентили и т.д. Также понадобится приобрести радиаторы, соединительные трубы и вентили, терморегуляторы, бойлер и др. Вопрос выбора котла достаточно серьезный, поэтому подбор оборудования и его полную комплектацию лучше доверить профессионалам.
Какой котел самый лучший? На российском рынке газового котельного оборудования есть свои лидеры по качеству и надежности. Лучшие фирмы-производители и марки газовых котлов представлены в ассортименте:
«Премиум-класс» или "Люкс" - самые надежные и долговечные, удобные в управлении, комплект собирается как «конструктор», дороже остальных. К таким производителям можно отнести немецкие компании
Газификация частных секторов идет семимильными шагами. Но до сих пор много населенных пунктов отапливается углем или дровами. И когда до них дойдет «голубое топливо» неизвестно. А ведь бюджет не резиновый. Глядя на растущие цены на дрова, уголь или пеллеты (прессованное топливо) люди хватаются за голову. Однако из ситуации есть выход – твердотопливные котлы длительного горения с водяным контуром, экономящие и дрова, и время. Топить нужно один раз в сутки, а некоторым моделям хватает даже раза в неделю. Сегодня разберемся, что это за «чудо-агрегат», почему его так редко нужно топить и сколько стоит такой котел.
Читайте в статье
Твердотопливные котлы длительного горения с водяным контуром: преимущества и недостатки
Твердотопливные котлы длительного горения для отопления – это возможность обеспечить жилище теплом и создать комфортные условия для жизни, затрачивая при этом меньший объем дров или угля, чем это происходит при использовании обычной печи. Такой агрегат имеет массу преимуществ, среди которых стоит выделить:
- экономичность, достигаемая высоким коэффициентом полезного действия;
- агрегат легко обслуживается;
- невысокая стоимость;
- экологичность и безопасность.
В зависимости от модели, такие агрегаты могут быть оснащены дополнительными опциями, которые облегчат процесс обогрева. Однако не обходится и без недостатков, среди которых стоит отметить необходимость периодической чистки и загрузки топлива (в сравнении с газовым и электрическим оборудованием). Но эти недостатки исчезают, если сравнить устройство с обычным печным отоплением.
Принцип работы котла на твердом топливе длительного горения
Принцип работы твердотопливного котла для отопления дома основан на свойствах древесины, выделять при горении газ, называемый пиролизным. В дровяной печи этот газ никак не используется по конструктивной причине. Он сам является топливом, которое при сгорании дает большой объем тепла. Используя пиролизный газ, инженерам удалось повысить коэффициент полезного действия котлов отопления на твердом топливе длительного горения за счет минимизации открытого пламени.
Классификация агрегатов: на что обратить внимание при выборе
Выбор котла долгого горения зависит от нескольких факторов. Принимается во внимание вес оборудования, но только если планируется размещение устройства на стене. Основное же внимание обращают на основные параметры. Чтобы с ними определиться, рассмотрим классификацию агрегатов.
Способ сжигания топлива: какой лучше
Различают два вида устройств – энергозависимый и энергонезависимый. Рассмотрим их отличия, плюсы и минусы.
Традиционный энергозависимый котел по виду сравним с обычной печкой, у которой имеется окошко в верхней части. В него и загружается топливо. Дрова или уголь внутри тлеют, открытого пламени нет, но выделения этого тепла достаточно. При этом периодически включается специальный вентилятор, удаляющий излишки кислорода из топки. За счет отсутствия открытого пламени достигается экономия горючего и увеличивается промежуток времени между его закладками.
Такой агрегат оборудован камерой дожига, обеспечивающей повышение КПД до 80÷85%. Эти устройства надежны и долговечны благодаря простоте конструкции, но имеют недостаток – энергозависимость. При отключении электроэнергии вентилятор перестает включаться и тления не происходит. Выходом станет приобретение ИБП (источника бесперебойного питания).
Что такое пиролизный твердотопливный котел
Пиролизными называют энергонезависимые устройства. Отличием от предыдущего варианта является то, что топливо сначала подсушивается, после чего происходит дегазация. В результате более 80% веществ преобразуется в газ, температура горения которого в 2 раза выше, чем у дров. Чтобы понять принцип работы, предлагаем посмотреть короткий видеоролик:
Преимущества – КПД (до 95%), экономичность и автономность (отключения электроэнергии становятся не страшны).
Какой тип топлива выбрать
Важный параметр для экономии семейного бюджета – это вид топлива, которое будет использовать агрегат. Выбор здесь будет зависеть от того, что выгоднее приобрести в том или ином регионе. Если человек проживает там, где много леса, естественно он выберет котел на дровах. Но стоит отметить, что котлы длительного горения на угле требуют закладки реже, чем дровяные.
Количество контуров: насколько важен этот параметр
Выбор по этому параметру зависит от наличия горячего водоснабжения в доме. Двухконтурные устройства стоят дороже, но дают возможность помимо отопления организовать ГВС в жилище. Если в доме нет горячей воды этот фактор имеет решающее значение, особенно если в доме живут маленькие дети.
Важно! Дополнительный контур дает возможность бесперебойного горячего водоснабжения только при наличии холодного. Если в доме нет водопровода, смысла от переплаты не будет.
Выбор устройства для отопления по мощности
Мощность агрегата определяет возможность обогреть заданную площадь помещения. Ничего сложного. Приобретаем подороже и проблем нет. Но возникает вопрос, зачем переплачивать за ненужную мощность? Да и топлива на такое оборудование уходит больше. Обратная сторона медали – недостаточная мощность. В этом случае оборудование не прогреет помещение до комфортной температуры – и снова деньги, выброшенные на ветер.
Чтобы не ошибиться с мощностью котла на твердом топливе, предлагаем воспользоваться онлайн-калькулятором. Он исключит ошибку в вычислениях, которую может допустить человек. Все что требуется от пользователя, это внести данные в соответствующие поля и нажать кнопку «рассчитать». Программа выведет необходимый параметр оборудования в кВт.
Калькулятор расчета мощности твердотопливного котла длительного горения
Для грамотной установки твердотопливного котла с водяным контуром в частном доме нужно знать принцип его работы и особенности конструкции. До покупки следует изучить все преимущества и недостатки, ознакомиться с нюансами монтажа и эксплуатации.
Для домов, территориально удаленных от газовой магистрали, рациональным решением станут твердотопливные котлы с водяным контуром. Их главным преимуществом является возможность использования недорогого местного сырья в качестве топливного материала.
Особенности конструкции
Котельное оборудование данного типа, по сути, является несколько видоизмененным вариантом стандартных котлов - в конструкцию дополнительно входит водяной контур.
Конструкция включает:
- топку;
- колосник;
- зольную камеру;
- водяной контур.
Если одноконтурные модели предназначены только лишь для обогрева помещений, то двухконтурные используются и для отопления здания, и для снабжения его горячей водой.
Совет. До покупки двухконтурной модели следует просчитать мощность, которая будет расходоваться не только на обогрев помещения (порядка 1кВт на 10 кв. м), но и на нагрев горячей воды.
Загрузка топлива может осуществляться вручную либо автоматически. Второй вариант предполагает наличие в котле резервуара, куда засыпается топливо каждые 3-7 дней. Но модели более дорогостоящие, чем с ручной подкидкой топлива, поэтому менее распространенные.

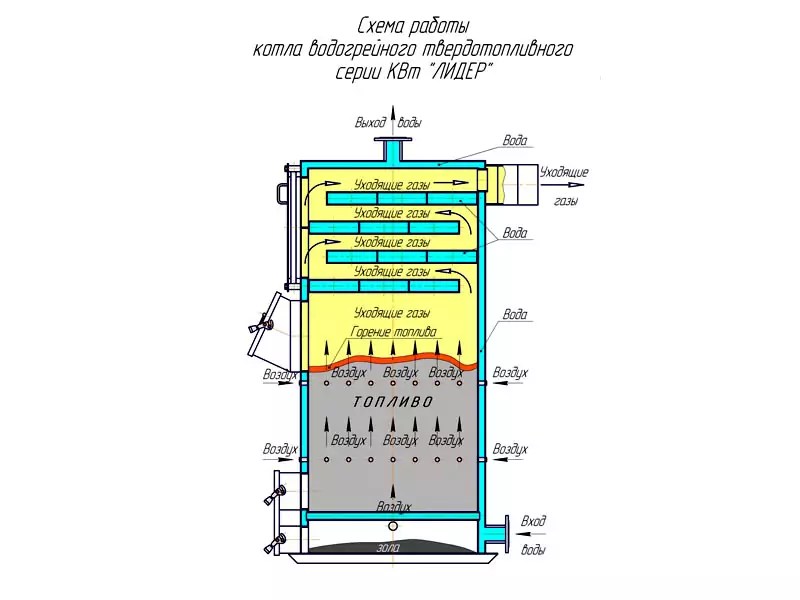

Схема: работа дровяного котла
К тому же для подачи подходит только топливо, прошедшее специальную подготовку - уголь до 2,5 см либо так званый «эко-горошек». Некоторые модели оборудованы встроенными электротенами, которые запускаются в работу при прекращении подачи топлива - таким образом обеспечивается их непрерывная работа.
Принцип работы моделей с водяными контурами
Процесс нагрева воды осуществляется исключительно в период топливного горения. Основное топливо - уголь либо дрова. При этом одной загрузки достаточно на 3–4 часа, более длительный период горения топлива обеспечит газогенераторный (пиролизный) твердотопливный котел.
Чем выше качество котла, эффективность процессов теплообмена в водяном контуре и чем точнее контроль температуры теплоносителя, тем ниже себестоимость каждого добытого киловатта тепла. Специальная конструкция водяного контура позволяет максимально эффективно нагревать основной теплоноситель при работе котла.
Устройство топки твердотопливного котла
Стенка в водяной рубашке способна аккумулировать получаемую тепловую энергию. За счет этого отопительный прибор быстро нагревает воду, а также поддерживает высокую температуру на протяжении продолжительного времени. Котельное отопительное оборудование с водяным контуром одинаково эффективно работает как в системе с естественной, так и с принудительной циркуляцией.
Преимущества твердотопливных котлов с водяным контуром
Помимо относительно доступной стоимости топлива и самого оборудования, в числе плюсов также следует выделить:
- высокую надежность;
- длительный срок эксплуатации;
- отсутствие необходимости в частом обслуживании.
Котел на твердом топливе — экологичное и экономически выгодное средство обогрева дома
Отходы при сгорании топлива, то есть золу можно использовать в качестве удобрения на частном садовом участке. Еще один плюс - твердотопливный котел при необходимости можно переоборудовать для работы с другими типами энергоносителей, такими как газ, дизель и пр.
Недостатки оборудования
Помимо неоспоримых преимуществ, котлы данного типа не лишены и некоторых недостатков:
- КПД дровяных котлов при самом высоком расходе топлива варьируется в пределах от 70 до 80 %;
Совмещение котла с отопительной водяной системой
Система труб и радиаторов, подсоединенная к водяному контуру, позволяет равномерно распределить тепло по всей площади строения. В качестве простейшего вида теплообменника может выступать водяной резервуар, когда непосредственно снизу под ним расположен источник тепла. Но такой нагрев малоэффективен, так как нагрев жидкости будет осуществляться только снизу.
Твердотопливный котел позволяет устроить систему равномерного обогрева всего дома
Гораздо действеннее в плане передачи тепловой энергии будет так называемая «водяная рубашка». Более сложный вид водяного контура представляет собой двойные верх и стенки по всему контуру котла, внутри которых происходит циркуляция теплоносителя. За счет постоянного циркулирования вода не застаивается, а толщина в 3-5 см между стенками дает возможность жидкости прогреваться максимально быстро.
Еще один не менее эффективный тип водяного контура - сваренный из стальных толстых труб, изогнутых волнами по стенам и верху топочной камеры по типу «змеевика». Теплоноситель медленно движется по трубам, диаметр которых 5-6 см, обеспечивая отличную теплопередачу. К тому же данный тип контура имеет важное преимущество - улучшенную ремонтопригодность.
Блок управления и контроля
Котлы оборудованы специальными системами для регулирования температуры воды в водяном контуре. Самая простая система строится на работе термостата - при достижении требуемой температуры прикрывается заслонка поддувала и таким образом уменьшается приток воздуха. Как только вода остынет, система сработает в обратном порядке.
Блоки управления
Более усовершенствованные системы контроля работают с включением точнейших температурных датчиков и принудительной электрифицированной воздухоподачи. При монтаже принудительной вентиляции осуществляется верхняя подача воздуха, за счет чего топливо сжигается практически полностью. Котельное оборудование данного типа нуждается в подключении к электросети, но при отсутствии электричества не в состоянии работать.
Оборудование циркуляционным насосом может спасти систему от ее полного размораживания. Оставленный в зимний период без присмотра котел, израсходовав все топливо, будет не в силах долго поддерживать температурный уровень воды в системе, в результате чего она со временем замерзнет. В такого рода критической ситуации система управления включит циркуляционный насос, что приведет к циркуляции теплоносителя - в небольшие морозы проточная вода не замерзнет.
Особенности монтажа
Для обогрева жилища малой квадратуры целесообразно выполнить монтаж непосредственно в самом доме. Также котельная может быть оборудована как отдельно стоящее здание или внутри других хозяйственных построек.
Устройство твердотопливного котла
В таком случае отопительная труба прокладывается всегда под землей обязательно ниже уровня промерзания грунта, обеспечивается теплоизоляция. В котельной температура воздуха должна быть на уровне 10 град., отдельно следует позаботиться об оборудовании качественной вентиляции.
Совет. Можно оборудовать изолированную мини-котельную в подвале либо на первом этаже дома, а также отвести там место под запас топлива.
Напольное покрытие на месте установки должно быть негорючим, ровным и твердым. Для повышения прочности пола котел устанавливается на тонкой стяжке из бетона. Перед отопительным агрегатом обязательно укладывается лист металла площадью не менее 1 кв. м.
Внимание! Расстояние от отопительного оборудования до стен помещения должно составлять не менее 50 см.
При монтаже следует точно придерживаться всех рекомендаций, приведенных в инструкции по эксплуатации котельного оборудования, касательно основных параметров дымоходов: сечения и высоты. Места соединения дымохода с дымовой трубой обязательно заполняются термостойким герметиком или обмазываются раствором глины.
Монтаж твердотопливного котла
Заключение
Твердотопливные котлы менее популярны, чем электрические или газовые, но для частных домов без возможности газификации и при частых перебоях с электричеством они становятся выбором номер один. Подключение к системе можно осуществить самостоятельно, при этом важно соблюдать все требования техники пожаробезопасности.
