Установка змеевика в ванной своими руками. Виды и установка полотенцесушителей в ванной. Изготовление водяного полотенцесушителя из металлических труб своими руками

04.03.2020

Полотенцесушитель в ванной необходим. Он поддерживает в помещении приятный микроклимат, сушит не только полотенца, но и воздух, препятствует появлению . Но надежная конструкция из нержавеющих труб, даже самая простая, потребует определенных затрат. Для тех, кто имеет опыт сантехнических работ, несложно сделать и установить полотенцесушитель из пропилена своими руками. Самодельная сушилка обойдется дешевле, ее форму и размер можно подогнать по месту, а работать она будет не хуже готового изделия. Однако существует опасность неправильного подключения и ненадежного соединения. В случае аварии ванную зальет не холодной водой, а кипятком. Начинающим домашним мастерам без опыта работы с полипропиленовыми трубами не стоит рисковать.

Самая распространенная и надежная сушилка - змеевик из бесшовных нержавеющих труб. Более современные модели выполняют в виде лесенки, скобы и их различных модификаций. Все модели можно разделить на две большие группы:

горизонтальные («змейка»);
вертикальные («лестница»).

Слабое место каждого полотенцесушителя – соединительные узлы. При большом количестве сварных швов в конструкции увеличивается опасность прорыва или протечки. Поэтому самой безопасной является сушилка из цельнотянутой трубы с минимумом соединительных элементов.

Для изготовления полотенцесушителей используют:

черный металл с наружным покрытием (хромирование);
нержавеющую сталь;
медь, латунь;
полипропилен.

Рассчитывая количество перекладин и поворотов для полотенцесушителя из полипропилена, учитывайте опасность избыточных соединительных узлов. Лучше обойтись простой конструкцией с минимально необходимым количеством фитингов, чем создать громоздкую сушилку, в которой часть планок не будет греться, а соединения могут подтекать.

Теплоносители для сушилки

По принципу работы полотенцесушители делятся на:

водяные: они монтируются к системе отопления или горячего водоснабжения (не потребуют расходов на эксплуатацию);
электрические: не зависят от отопительного сезона и отключений горячей воды (плата за электроэнергию увеличится);
комбинированные: работают от водоснабжения, когда есть отопление и горячая вода, а в остальное время обогреваются электрическими ТЭНами.

Проще всего монтировать полотенцесушитель на систему подачи горячей воды в ванной. Но хорошему мастеру под силу создать и электрический полотенцесушитель из полипропиленовых труб. Для этого понадобятся ТЭНы мощностью 110 Вт с внешней резьбой на полдюйма. В качестве контура можно использовать покупную водяную сушилку.

Что такое полипропилен?

Этот термопластичный полимер пропилена имеет множество преимуществ. Он не такой плотный, как полиэтилен, но при этом обладает высокой стойкостью к истиранию и термостойкостью, не подвержен коррозии. Это означает, что горячая вода не может причинить вреда полипропилену (нет ржавчины, не будет засоров). Максимальная температура, при которой материал может работать без ущерба для целостности конструкции – 120–140 градусов, а таких значений в сети ГВС или отопления не бывает. Правда, полипропиленовые трубы боятся мороза, но для полотенцесушителя это непринципиально.

Важно! Расчетный срок службы полипропиленовых труб при давлении до шести атмосфер и температуре не выше 75 градусов – 50 лет.

Недостатком полипропилена можно считать относительно низкую теплопроводность. При одинаковых исходных данных разница температур на поверхности металлической трубы (окрашенной) и полипропиленовой составляет 8–10 % (4–6 градусов). То есть полипропилен будет работать хуже, чем обычный металлический змеевик, но ненамного.

Несомненным достоинством полипропилена является простота в монтаже, надежность и долговечность. Для горячего и холодного водоснабжения используют полипропилен марки ПП80, он способен долгое время выдерживать высокие температуры и скачки давления в системе.

Слабым местом любой конструкции из полипропилена являются фитинги (соединительные узлы). Они позволяют легко монтировать любую конфигурацию труб без применения сварки. Но при этом любое нарушение правил установки компрессионных фитингов или отсутствие опыта работы со специальным паяльником для полипропилена может повлечь за собой аварийную ситуацию.

С чего начинать

В многоквартирном доме рабочее давление в системе горячего водоснабжения достигает 8–10 атмосфер (в домах старой застройки 5–7 атм.), при пиковой нагрузке оно может повышаться до 12 атм. Для полипропиленовых труб кратковременная нагрузка не представляет опасности, но перед установкой сушилки желательно уточнить параметры коммуникаций в вашем доме.

Важно! При слишком высокой температуре воды в системе ГВС и частых перепадах давления в трубах установка полипропиленового полотенцесушителя, тем более сделанного своими руками, не рекомендуется.

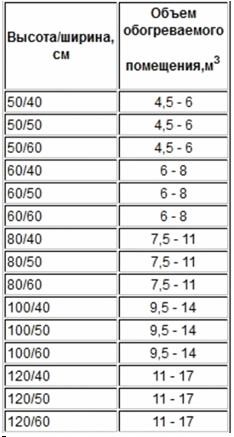

Для того чтобы полотенцесушитель успешно обогревал ванную комнату, следует подбирать его размеры в зависимости от площади помещения.

Оптимальный диаметр змеевика из полипропилена - 20–25 мм. Важно, чтобы он совпадал с посадочными местами существующей разводки.

После выбора размеров полотенцесушителя и диаметра трубы необходимо начертить схему конструкции. Она поможет определить требуемую длину трубы и количество соединительных узлов.

Важно! Полипропиленовые трубы нельзя гнуть, прямые участки соединяются фитингами. Все это значительно повлияет на конечный вид полотенцесушителя.

Под весом мокрого белья длинный отрезок может прогибаться. Избежать этого поможет армированный полипропилен (в стенке трубы есть слой алюминия или стекловолокна). Но даже в этом случае слишком длинный полотенцесушитель под действием тепла и веса белья может изменить свою геометрию.

Как подключать сушилку

Есть различные варианты подключения полотенцесушителей из полипропиленовых труб:

боковое или диагональное соединение с подачей теплоносителя сверху основано на естественной циркуляции (диаметры должны полностью совпадать, сужение в стыковочных узлах нарушит нормальную работу);
нижнее с подводом горячей воды в нижней части совмещает естественную и принудительную циркуляцию (работает менее эффективно и требует установки крана Маевского для спуска воздушных пробок).

Верхний отвод полотенцесушителя должен располагаться ниже точки подключения, а нижний – выше точки выпуска. Подводящая труба должна располагаться под небольшим уклоном (3–30 мм на метр). Нужны шаровые запорные устройства на три четверти дюйма, а максимальное удаление от стояка не может превышать 4,5 метра.

Важно! Если схема подключения сушилки меняется, нужно оформить разрешительные документы (новый проект, согласование с жил конторой). На это может уйти довольно много времени.

Важные подробности установки полотенцесушителя

К сожалению, на полотенцесушители из пропилена редко устанавливают кран Маевского (система для выпуска воздуха). Поэтому при первом заполнении водой внутри может появиться воздушная пробка. Чаще всего воздух скапливается в угловых стыковочных узлах. Домашние мастера нашли выход: в угловой соединительный узел вкручивается саморез, который немного ослабляют, если нужно спустить воздух, а затем снова затягивают. Решение оригинальное, но довольно опасное. Со временем в этом месте может появиться протечка, а при скачках давления есть опасность порыва.

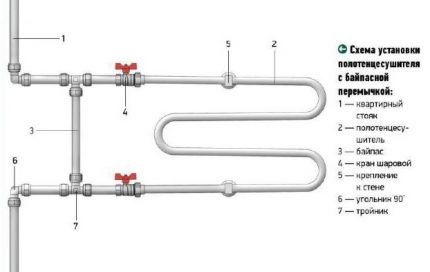

Между отводами полотенцесушителя рекомендуется устанавливать байпас – перемычку, благодаря которой ко всему оборудованию подходит вода одинаковой температуры (за счет разделения входящего потока). На перемычке и на участке трубы до нее нельзя устанавливать запорный кран, это замедлит циркуляцию и уменьшит напор воды у соседей. Запорную аппаратуру устанавливают на выходе и входе сушилки.

В зависимости от диаметра, расстояние от стены до змеевика колеблется от 3,5 до 4 см (диаметр 2,5 см) до 5–7 см (больше 2,5 см).

Полипропилен, особенно его армированная модификация, хорошо подходит для работы с горячей водой. Его можно использовать для систем отопления и ГВС. В продаже есть готовые полотенцесушители из полипропилена. Опытный мастер знает все подводные камни их установки и сборки. Если у вас нет практики работы с трубами из полипропилена и недостаточно знаний в области сантехники, опасно самостоятельно изготавливать и устанавливать конструкцию. В лучшем случае вы получите неработающую сушилку, в худшем – зальете горячей водой свою ванную и затопите соседей.

Для домашнего мастера, имеющего навыки в выполнении сантехнических работ, установка полотенцесушителя не является сверхсложной задачей. Перед тем, как приступить к установке прибора, необходимо определиться с оптимальной моделью сушки и способом подключения.

Следует разработать схему врезки и ознакомиться с этапами установки. Соблюдение требований и технологии монтажа обеспечат бесперебойную работу полотенцесушителя .

для ванной

Долговечность сантехнического оборудования зависит от его первоначальных характеристик и соблюдения технологии монтажа. Немаловажную роль отыграет соответствие выбранной модели условиям эксплуатации.

Место установки выбирается с учетом уровня защиты прибора от влаги. Расстояние до ванной или умывальника – не менее 60 см.
Минимальная дистанция до пола – 20 см, до стены – 30 см, до поверхности предметов мебели – 75 см.
Нагревательное устройство нельзя размещать непосредственно под розеткой.

Подключение к электросети выполняется в соответствии с международным стандартом NFC-15-100.

Электропроводка под полотенцесушитель выполняется с соблюдением норм электробезопасности в помещениях с повышенной влажностью:

подключение через трехжильный кабель с заземлением;
допустима только скрытая электропроводка;
розетка должна иметь резиновый уплотнитель и крышку, закрывающую отверстия контактов;
для электросети применяются медные провода марок ВВГнг и ВВГнг-LS.

Обязательное условие установки и эксплуатации электрических приборов – использование УЗО , отключающего прибор при превышении рабочих характеристик тока.

Масляные полотенцесушители требуют жесткой фиксации, а кабельные можно устанавливать в любом положении

Выводы и полезное видео по теме

Процесс монтажа водяного полотенцесушителя отображен в видео-ролике:

Технология монтажа полотенцесушителя зависит от выбранной модели. Работоспособность водяного прибора определяется грамотно составленной и выполненной схемой врезки.

При установке электрической модели особое внимание уделяется безопасности эксплуатации. Монтаж комбинированного «змеевика» лучше доверить профессионалам.

Если горячая вода в зимний период бывает постоянно, то поздней весной, летом и осенью в большинстве городов ее попросту отключают, а сушить белье и подогревать помещение ванной комнаты нужно же не только зимой, но и в остальное время года (кроме лета, разумеется)!

Отсюда пошла тенденция массовой установки электрического оборудования – водонагреватели, электрические полотенцесушители и т.д. В отличие от городских водопроводных систем они способны нагревать воду круглогодично.

К всевозможным водогрейкам наш народ привык быстро, а вот электрический полотенцесушитель – вещь ещё довольно новая. И хотя в магазинах полотенцесушители представлены в широком ассортименте, все они обладают двумя существенными недостатками. Во-первых, практически все модели не имеют терморегулятора и не подлежат ремонту в случае поломки. Во-вторых, они не универсальны – не умеют работать и от электричества, и от горячей воды одновременно.

Есть в трубах горячая вода – пользуемся ей, нет – ну что ж, поработаем от электричества.

Хотите себе такой полотенцесушитель? Тогда его придётся сделать своими руками. Потому что в магазинах таких не продают.

Собираем электрический полотенцесушитель

И для начала отправляемся за обыкновенным полотенцесушителем. Нам нужен не змеевик, а лесенка, у которой имеется возможность подключения воды в четырёх местах – два подключения диаметром полдюйма снизу и два сверху.

Установка полотенцесушителя в ванной

Только такой полотенцесушитель сможет решить проблему универсальности.

Кроме лесенки необходимо приобрести тэн с терморегулятором и два шаровых крана на полдюйма с американками, а также кран Маевского. Еще могут понадобиться дополнительные переходники для подключения нового электрического полотенцесушителя к стояку горячего водоснабжения.

Ставим лесенку вертикально и в правую подводку (при условии если стояк горячей воды будет находиться слева от неё) вкручиваем кран Маевского, если стояк слева от полотенцесушителя, то кран Маевского, соответственно, вкручиваем в верхнюю правую подводку.

Не забываем про уплотнительную прокладку, если таковая отсутствует, то можно воспользоваться паклей или лентой ФУМ.

Теперь обращаем свой взор к нижним подводкам – прямиком под краном Маевского нужно вкрутить наш новенький электрический тэн с терморегулятором. Как правило, он уже идёт в комплекте с резиновым уплотнителем и от вас только потребуется крепко его затянуть.

Не перестарайтесь – пластиковый корпус легко сломать!

Что у нас осталось? Две подводки с одной стороны – снизу и сверху.

В них устанавливаются краны с американкой. Краны выполняют двойную функцию – с одной стороны они отсекают полотенцесушитель от горячей водопроводной воды, а с другой – дают возможность провести его ремонт, не перекрывая стояк горячего водоснабжения.

Устанавливаются они американкой к полотенцесушителю с использованием пакли. Всё! Теперь полотенцесушитель можно вешать на стену и подключать к стояку.

Подключение полотенцесушителя к стояку горячего водоснабжения

В принципе, подключить новенький полотенцесушитель к горячему водоснабжению можно любой трубой, главное, чтобы вы были уверены в её качестве. Старые подводки срезаются, на трубах накатываются или навариваются новенькие резьбы, на которые устанавливаются переходники для подсоединения к ним современной трубы.

Второй конец трубы подключается к купленным вместе с полотенцесушителем кранам. Если опыта в таких делах у вас мало, то лучше обратитесь к профессиональным сантехникам.

Вот, в принципе, и всё!

Теперь немного о том, как пользоваться таким устройством. Если на момент установки прибора горячая водопроводная вода отсутствует, её придётся набрать в полотенцесушитель самостоятельно. Открутив кран Маевского, воду можно залить туда через лейку – там её помещается не более двух литров.

Обратите внимание на то, что отсекающие краны должны быть закрыты, в противном случае вся заливаемая вода будет уходить в пустой стояк. Ставим кран Маевского на место и включаем тэн с терморегулятором в розетку. Уже через пять минут наслаждаемся горячим полотенцесушителем!

При появлении горячей воды в городской сети отключаем терморегулятор и открываем отсекающие краны – полотенцесушитель работает от городской сети горячего водоснабжения. При исчезновении воды в центральной сети всё повторяем в обратном порядке.

Еще статьи

Схема, соединяющая полотенце в частном доме

Как подключить полотенце нагревателя в частном доме, схема ссылок интересна тем, кто отказался от помощи профессионалов и хочет попытаться выполнить всю работу самостоятельно.

Но сначала вам нужно начать с концепции полотенца-нагревателя, выяснить, какие продукты могут быть установлены в частном доме.

Полотенцесушители для частных домов

В частном доме вы можете установить все типы сушилок для полотенца.

Также подходят самые чувствительные продукты, которые боятся накопления осадка из грязной воды. В частном доме есть автономная система водоснабжения. Он более утончен, чем в жилых зданиях.

Частные дома имеют большие пространства. Это позволяет выбрать полотенце нагревателя всех размеров, от самого маленького до самого большого. То же самое относится к формам. В комнате вы можете установить сушку в любом месте.

Вы можете выбирать между вашим домом и импортированными устройствами.

Как установить новое полотенце для нагревателя самостоятельно

Ваш собственный дом позволяет вам попробовать использовать системы связи, настроить нужный размер.

Самыми прочными и надежными полотенцесушителями являются изделия из нержавеющей стали. Он может иметь шов или бесшовную конструкцию.

Установка полотенца с подогревом в частном доме

Схема подключения нагретой ленты для полотенец зависит от конкретного типа.

Есть электрическая и водная посуда.

Подключение полотенцесушителя

Сушильные полотенца соединяются либо с гидромассажной ванной, либо с системой отопления. В любом случае, вся работа выполняется путем погружения в трубу. Прежде чем начать, вы должны полностью отключить подачу воды. Специальность частного дома заключается в том, что соседи не нуждаются в напоминании об этом.

Соединительная схема обогреваемых полотенец

Затем обход поворачивается.

Это перемычка, которая останавливает поток воды непосредственно из сушилки, не повреждая другие системы связи.

Как только эстакада установлена, вы можете начать установку шаровых кранов.

После подключения трубы к месту резания в системе отопления или в системе горячего водоснабжения требуется сварка.

Это поможет предотвратить дальнейшие утечки и несчастные случаи.

Установка и подключение сушильных полотен.

Подсоедините полотенце с электрическим подогревом

Монтаж электрооборудования происходит быстрее и проще. Главное — удалить электрический провод из воды и высокую влажность. Поэтому он устанавливается внутри стены. Вам нужны такие инструменты, как сверление, молот, шуруповерт и режущие винты.

Сушка для полотенца прикрепляется к специальным крепежам.

Например, могут быть скобки. Высота устройства может быть выбрана произвольно.

В дополнение к электрическим и водонагреваемым полотенцам, есть комбинированные версии. Установка такого оборудования сочетает в себе активность проникновения в систему водоснабжения или отопления и установки электроприборов.

Установите полотенце с подогревом в видео ниже:

Замена полотенцесушителя в ванной комнате

Прообраз полотенцесушителя возник ещё в Древнем Риме. В купальне устанавливалась плоская ёмкость, нагреваемая изнутри углём, рядом раскладывалась одежда.

Помещение прогревалось, высушивая одежду. В древней Европе у каминов ставили решетку, на неё вешали полотенца. Когда господа выходили из ванны, слуги растирали их этими полотенцами. В современных ванных полотенцесушитель – не редкость.

В зависимости от условий подключения тип прибора может быть электрическим и водяным.

Выбираем полотенцесушитель

Особенности монтажа водяного дизайн-радиатора

Между установкой водяного приспособления в России и за рубежом есть существенная разница. У нас монтаж производят в систему водоснабжения, а за границей – в отопительную систему.

В системе, полотенцесушитель (другое название – дизайн-радиатор) является компенсирующей петлёй для водопровода.

Критерий выбора

Трубы постоянно расширяются, либо укорачиваются, что приводит к изменению размера водного стояка.

Для предотвращения аварий в жилых домах стояки выполняются в виде «гармошки», частью которой является полотенцесушитель. Так как его монтаж производят в стояк, неправильный выбор параметров приспособления может повлиять на работу всей системы. В магазинах чаще представлены импортные товары. При подсоединении в ванной комнате импортных моделей к «нашим» трубам своими руками могут возникнуть проблемы.

Поэтому для установки в многоквартирном жилом доме лучше выбрать отечественную марку, соответствующую ГОСТу и СНиПу.

Правильный выбор установки

Параметры

При покупке полотенцесушителя, если решено устанавливать его самостоятельно, надо учитывать следующие параметры:

посадочные расстояния – размер между трубами.
Расстояние должно быть равно аналогичному размеру между трубами в доме;
посадочный диаметр. Измеряется внешний размер подключаемой трубы. При диаметре 16 мм, посадочный – полдюйма. При 26 мм – ¾ дюйма, при 32 мм – составляет 1 дюйм;
опрессовочное давление.
По ГОСТу давление должно составлять не меньше 6 бар (атмосфер), опрессовочное – порядка 10 бар;
материал. Предпочтительнее выбирать нержавеющую сталь. Хромовое покрытие выглядит наиболее эстетично;
форма и тип.

Форма может быть четырех видов с многочисленным дизайном на их основании:

М-образная;
П-образная;
Лестница;
Ф-образная.

Выбор формы при замене дизайн-радиатора определяется способом подачи теплоносителя.

Для первых двух форм требуется вертикальная подача, для «лестницы» – нижняя.

Модель может быть стационарная или поворотная. Последнюю модель лучше устанавливать в частном доме. Но нужно учесть, что выдерживаемый этой моделью вес составляет не больше 5 кг, и, если в доме дети, то они легко могут приспособить его под карусель.

Правила установки

Если монтаж производится своими руками, то важно знать, что недопустимо подключение посредством переходника полотенцесушителя меньшего диаметра, так как в стояке многоквартирного дома может быть нарушена вся система водоснабжения.

Перед тем, как устанавливать радиатор, надо уточнить параметры давления в ЖЭКе.

Там же согласуется проведение работ. Самостоятельно отключить вентиль, который расположен в квартире, нельзя, так как полотенцесушитель – это часть стояка. Работы лучше проводить летом, во время отключения отопления, но и тогда вода в стояке должна быть перекрыта.

Процесс монтажа

По фото, представленным в статье, можно сориентироваться в процессе монтажа и выделить основные этапы замены дизайн-радиатора. При замене радиатора сначала необходимо оборудовать байпас – установить трубу, по ней будет течь вода, в случае перекрытия её доступа к радиатору.

Подводка воды к байпасу выполняется трубами из нержавейки. Байпас монтируется при помощи труб, имеющих сгон на тройниках, как на фото.

Он снабжается 3 вентилями, один из которых перекрывает ток воды, два других стоят в месте соединения с полотенцесушителем.

Как поменять полотенцесушитель в ванной своими руками

Эта система позволит произвести демонтаж устройства без отключения от стояка. Привычное состояние предусматривает закрытый вентиль, а остальные два вентиля открыты. На фото это хорошо видно. Если в ванной нужно демонтировать дизайн-радиатор, то сначала открывается кран, расположенный на байпасе, для того чтобы дать возможность свободно протекать воде, затем, закрываются 2 вентиля и перекрывается подача воды в радиатор.

С последовательностью этапов демонтажа можно ознакомиться, посмотрев видео.

В последнюю очередь в ванной производится монтаж кронштейнов к стене. На них крепится радиатор и присоединяется к вентилям байпаса. Соединение осуществляется втулками, поворачиваемых со сгона, или с использованием специальных фитингов.

Более подробную информацию можно получить из видео, прилагаемого к статье.

Помимо функционального применения полотенцесушитель является и декоративным элементом. Неоспоримым преимуществом его монтажа является возможность создания для себя и своей семьи комфортных условий.

Главная » Ремонт своими руками » Сантехнические работы » Как сделать электрический полотенцесушитель своими руками?

Как сделать электрический полотенцесушитель своими руками?

Отсутствие горячей воды или перебои в её подаче заставляют людей отказываться от привычных отопительных приборов для ванной комнаты – как правило, их заменяют электрическими, которые в последнее время наводнили полки строительных магазинов.

Выбрать электрический полотенцесушитель не так уж и просто – стоит он недёшево, а ресурс его работы ограничен.

Менять такой сантехнический прибор каждые 2-3 года просто неправильно. Вот и появилась идея «фикс» сделать универсальный электрический полотенцесушитель, который в состоянии работать и от центральной системы горячего водопровода, и от квартирной электрической цепи.

Что нужно купить?

Для того чтобы сделать универсальный электрический полотенцесушитель для ванной, в первую очередь отправляемся на строительный рынок и приобретаем новенький сантехприбор.

Подойдёт не любой – привычная змейка в данном случае будет не уместна. Оптимальным вариантом будет полотенцесушитель, сделанный в виде лесенки и имеющий четыре точки подключения.

Также понадобятся две американки , кран Маевского, специальный электрический тэн с терморегулятором и возможно 1-2м пластиковой или полипропиленовой трубы с необходимыми для подключения полотенцесушителя концевиками и поворотами.

Сборка и подготовка к установке

Приобретя всё необходимое и вооружившись соответствующим инструментом, можно приступать к работе.

И для начала нужно оснастить полотенцесушитель всем необходимым. Приобретённый нами сантехнический прибор имеет четыре точки подключения – две вверху и две внизу.

В зависимости от местоположения стояка, в одну верхнюю и одну нижнюю точку подключения, расположенные друг под другом, при помощи пакли или ленты ФУМ вкручиваем угловые американки – с их помощью немного позже будет выполнено подключение электрического полотенцесушителя к системе центрального водоснабжения или отопления.

У нас остаются ещё две незадействованные подводки – в верхнюю устанавливаем кран Маевского, а в нижнюю вкручиваем нагревательный элемент с терморегулятором.

Сделаем полотенцесушитель своими руками

Вот теперь наш универсальный полотенцесушитель полностью готов к установке, чем мы и займёмся на следующем этапе работ.

Установка полотенцесушителя

Ничего военного в этом деле нет – всё просто.

Предварительно измерив размеры между опорами полотенцесушителя, размечаем четыре точки его крепления на стене. Сверлим отверстия и надёжно фиксируем его. Помните, если вы хотите, чтобы полотенцесушитель висел ровно, в процессе разметки мест крепления необходимо пользоваться строительным уровнем.

О том, как выбрать лазерный уровень, читайте в этой статье.

К стене электрическийполотенцесушитель для ванной крепится с помощью небольших трубчатых штифтов, которые устанавливаются в стену при помощи саморезов, вкрученных сквозь штифт.

Потом на установленные штифты надевается сам полотенцесушитель и фиксируется винтиками, расположенными на штырьках, крепко приваренных к корпусу полотенцесушителя.

Подсоединение сушилки и запуск её в работу

Электрический полотенцесушитель с терморегулятором подключается к системе центрального отопления или водоснабжения посредством отсекающих кранов – они дают возможность отключить его от центрального источника тепла и воспользоваться автономным электрическим нагревателем.

Краны лучше всего установить непосредственно на стояк – как правило, когда старый полотенцесушитель будет срезан, на стояке нарезаются резьбы, на которые сразу же при помощи пакли и краски навинчиваются шаровые краны.

Непосредственное соединение электрического полотенцесушителя со стояком выполняется либо металлопластиковой, либо полипропиленовой трубой – металлопластик собирается быстрее, а полипропилен надёжней.

На краны и американки, вкрученные в полотенцесушитель устанавливаются резьбовые концевики , которые соединяются между собой посредством трубы. Верхняя подводка полотенцесушителя соединяется с подачей горячего теплоносителя, а нижняя, соответственно, с обраткой.

Вот и вся премудрость установки универсального полотенцесушителя – остаётся только запустить его в работу.

Делается это так – для начала открываем нижний кран и наполняем сушилку водой. Чтобы из неё вышел весь воздух, в процессе её наполнения необходимо открыть кран Маевского – когда из него просочится водичка, закрываем его и открываем второй, верхний шаровый кран.

Вот теперь циркуляция горячей воды пойдёт полным ходом и электрический полотенцесушитель для ванной заработает в режиме централизованной сети.

Если необходимо отсоединиться от центрального водоснабжения или отопления, то два шаровых крана закрываются, а электрический нагревательный тэн включается в обыкновенную розетку.

В случае отсутствия воды в центральной системе электрический полотенцесушитель придётся заправить самостоятельно – для этого выкручивается кран Маевского и в отверстие с помощью лейки заливается вода.

Отсекающие от центральной сети отопления или горячего водоснабжения краны в этом случае должны быть закрыты!

Важный элемент в ванной комнате – полотенцесушитель. Сушка вещей, полотенец, поддержка температуры и влажности в помещении для принятия душевых процедур – для всего этого служит данное устройство.

Бывают полотенцесушители электрического типа и водяного.

Вторые видели, наверное, все – чаще всего от трубы горячего водоснабжения отходит изогнутая труба в две-четыре и более горизонтальные секции.

Правила монтажа настенного полотенцесушителя просты и при должном умении и стараниях позволяют установить его без помощи квалифицированных специалистов. В противном же случае нужно проконтролировать процесс установки при работе профессионала.

Монтаж полотенцесущителя

Схема монтажа настенного водяного сушителя предполагает такие варианты врезки:

Монтаж в отопительную систему.
Монтаж в систему горячего водоснабжения.

Чаще всего правильным решением будет примонтировать полотенцесушитель именно к трубе с горячей водой, хотя бы по той причине, что она есть круглогодично, и полотенцесушитель теплый на протяжении всего года.

Более того, монтаж в систему горячего водоснабжения возможен круглогодично, в систему отопления же – только в период межсезонья. Никто не позволит перекрыть отопление в период холодной, студеной зимы.

Способы подключения полотенцесушителя

Различают два основных типа подключения полотенцесушителей.

Типичный для построек времен Советского Союза – труба в виде зигзага, подключенная к горизонтальной трубе напрямую.
Для монтажа таких схем подключения важно подобрать правильный диаметр относительно трубы, к которой будет производиться подключение.
Второй возможный вариант – подключаете полотенцесушитель через схемы бокового подключения, когда труба отопления или водоснабжения находится внутри стены. С такой схемой подключения процесс монтажа усложняется, но и вид конструкция приобретает соответствующий.

Здесь важно помнить, что соединения полотенцесушителя с трубой в стене и боковым подключением должны быть хорошо заизолированы.

Ремонт неисправностей в таком варианте подключения принесет множество проблем и, возможно, потребует последующего косметического ремонта ванной комнаты.

Полотенцесушитель, помимо своего прямого назначения, также используется как отопительный прибор ванной комнаты. Устройство позволяет сохранять в помещении оптимальный климат, что препятствует размножению бактерий и микроорганизмов. Изготовить автономную отопительную систему можно своими силами. Какие трубы для полотенцесушителя использовать? Как сделать и установить устройство? На эти и многие другие вопросы можно найти ответы, прочитав статью.

Разновидности устройств

В настоящее время полотенцесушители производятся следующих видов:

водяные. По трубам устройства циркулирует горячая вода, полученная из системы отопления или . Если водяной полотенцесушитель подключен к отопительной системе дома, то он будет функционировать исключительно во время отопительного сезона. Если полотенцесушитель подключить к трубе горячего водоснабжения, то устройство будет нагреваться при включении воды пользователем;

электрические. Внутри трубы может находиться электрический провод, который производит нагрев устройства или жидкость, нагреваемая за счет работы тэна. Электрические полотенцесушители отличаются тем, что могут работать круглогодично по запросу пользователя. Однако значительно увеличивают затраты на электроэнергию;

комбинированные. Устройства могут работать как от отопительной системы в соответствующий сезон, так и от нагревательного электрического тэна (в остальное время). Комбинированные полотенцесушители являются наиболее востребованными.

Полотенцесушители разных видов также могут быть различной формы и размеров в зависимости от свободного пространства ванной комнаты.

Изготовление водяного полотенцесушителя

Чтобы сделать устройство для сушки полотенец, необходимо:

разработать чертеж конструкции;
приобрести требуемые материалы;
изготовить устройство.

Чертеж полотенцесушителя

Чертеж устройства необходим для:

определения вида и габаритных размеров;
расчета материалов.

Каждое отопительное устройство рассчитано на определенную площадь помещения, поэтому для создания оптимальной температуры в ванной комнате необходимо определить подходящие размеры полотенцесушителя. Производить никаких расчетов не требуется, достаточно воспользоваться таблицей, подготовленной профессионалами.

На основании габаритных размеров и формы, придуманной изготовителем, разрабатывается чертеж будущей конструкции. В чертеже определяется:

какой диаметр труб требуется применить;
общая длина труб;
количество фитингов для установки и подключения.

Материалы для изготовления

Трубы под полотенцесушитель могут быть изготовлены:

из нержавеющей стали;
из меди;
из латуни;
из черной стали, обработанной никелем.

Наиболее подходящим материалом, по мнению специалистов, являются трубы из латуни или нержавеющей стали, так как они долговечны и не требую дополнительной обработки.

Итак, для изготовления полотенцесушителя, представленного на чертеже, потребуются:

труба. Наиболее подходящий размер трубы 32*2 мм, а ее длина приблизительно 3 м;

угловые отводы такого же размера в количестве 6 штук (устанавливаются на сгибы трубы);

фитинг «американка» для соединения устройства с водопроводными (отопительными) трубами – 2 штуки. Рекомендуется использовать именно резьбовые фитинги. Если потребуется замена труб полотенцесушителя, то произвести процедуру можно будет в кратчайшие сроки и без лишних денежных затрат;

элементы для крепления устройства к стене – 2 штуки.

Из инструментов необходимо подготовить:

сварочный аппарат с комплектом электродов;
болгарку;
шлифовальную машинку;
рулетку и маркер.

Изготовление устройства

Изготовление полотенцесушителя своими руками производится по следующей схеме:

на трубе производится разметка горизонтальных частей устройства, согласно размерам, обозначенным на чертеже;
производится обрезка элементов. При выполнении работы рекомендуется использовать средства защиты для глаз и рук;

подготовленные участки со стороны срезов шлифуются и полируются специальной техникой;

к краям труб привариваются отводы;
все подготовленные элементы свариваются в единую систему;

сварные швы полируются до идеального состояния;

устанавливаются соединительные фитинги и крепежные элементы.

Резьбовое соединение фитингов необходимо герметизировать при помощи ФУМ-ленты или льняной нити.

Установка полотенцесушителя

Монтаж устройства производится в несколько этапов:

подготавливается разводка воды для полотенцесушителя;
устанавливается устройство.

Подготовка труб

Перед монтажом устройства на выбранное место необходимо предусмотреть трубы для снабжения полотенцесушителя водой. Как уже говорилось ранее, воду можно подвести:

от квартиры;
от системы горячего водоснабжения.

Чтобы подводящие трубы не портили интерьер ванной комнаты, их можно . Как спрятать трубы от полотенцесушителя? Есть два способа:

уложить трубы в стену, в специально подготовленную для них нишу, образованную методом штробления;

закрыть трубы конструкцией из гипсокартона. Для этого необходимо соорудить из металлических профилей специальный каркас, который будет служить основой будущего короба.

И при штроблении, и при обустройстве короба окончательная отделка помещения производится выбранным материалом.

Монтаж полотенцесушителя

Установка и подключение устройства для сушки полотенец производится следующим образом:

на выбранное место наносится разметка для креплений;

просверливаются отверстия нужного диаметра. Если сверловка производится по керамической плитке, то необходимо производить процедуру сверлом с копьевидным наконечником;
обустраивается соединение полотенцесушителя с трубой. При фиксации резьбовых фитингов нельзя забывать о герметизации, которую можно сделать льняной нитью или ФУМ лентой;

устройство фиксируется болтами, расположенными на крепежных элементах.

производится проверка работоспособности устройства. Для этого необходимо заполнить полотенцесушитель водой и проверить герметичность резьбы и сварных швов.

Процесс установки полотенцесушителя подробно рассмотрен на видео.

Имея набор необходимых инструментов и определенные навыки работы со сваркой, изготовить полотенцесушитель можно самостоятельно. Это способствует разработке уникального дизайна устройства и экономии денежных средств.

Полотенцесушитель является отопительным прибором и используется для сушки полотенец. Благодаря этому прибору в помещении создаются нормальные микроклиматические условия, не благоприятствующие распространению плесневых грибков. В этой статье – информация о том, как сделать полотенцесушитель своими руками и правильно его установить взамен старого.

Подключается полотенцесушитель к центральному отоплению, горячему водоснабжению или электричеству. Первые два вида источника тепла принципиально друг от друга не отличаются и являются наиболее распространенными. Изготавливают полотенцесушители в виде змеевика, лесенки, решетки или комбинированные. Отличаются они размерами, основным из которых является расстояние от центров подводок (от 300 до 800 мм). На это следует обращать внимание при выборе нового отопительного прибора, в противном случае придется переваривать трубы стояка.

Немаловажное значение имеет материал, из которого изготовлен радиатор. Используют для этого нержавеющую сталь, латунь (реже – медь), черную сталь с никелевым защитным покрытием. Лучшими считаются цветные металлы (латунь, медь): они более устойчивы к коррозии, а срок их службы (при толщине металла минимум 3мм) может составить 50 лет и более. Черные металлы быстро ржавеют, а нержавеющая сталь подвержена электрокоррозии. Возникает она по вине соседей, использующих трубы отопительной системы в качестве заземлителя.

Проще и надежнее приобрести и установить серийную модель известного бренда

Труба для полотенцесушителя должна быть бесшовной: шовная часто не выдерживает давления воды в системе, в результате чего в месте шва происходит протечка.

В отдельный вид стоит выделить радиаторы, работающие от электроэнергии: они незаменимы, когда на летний период в доме отключают отопление и горячую воду. Их достоинство в том, что они могут устанавливаться в любом месте ванной, если поблизости есть электрическая розетка.

Комбинированные полотенцесушители можно подключать как к источнику электроэнергии, так и к стояку центральной системы отопления или горячего водоснабжения. В продаже таких нет, но смастерить такой прибор совсем не сложно.

Как сделать комбинированный полотенцесушитель своими руками

Прежде всего необходимо на рынке или в специализированном магазине приобрести подходящего вида радиатор. Выбор следует остановить на модели в форме вертикальной лесенки. Необходимо, чтобы у нее было два входа и два выхода и потому горизонтальные модификации не годятся.

Полотенцесушитель такого типа может быть использован для изготовления комбинированного

В зависимости от того, где располагается стояк системы центрального отопления, задействуем для подключения к нему правую или левую пару точек входа в прибор. Другая пара входов будет задействована для подключения электрооборудования. В нижний вход должен быть вставлен тэн, который приобретается на рынке или в магазине. Это электротехническое устройство может быть такого вида, как на фото ниже.

Тэн для радиатора отопления может быть оборудован электронным термостатом

Необходимо решить проблему герметизации места ввода тэна в полотенцесушитель. Резьба устройства может не подойти к резьбе радиатора. В этом случае следует приобрести или заказать изготовление адаптера в виде специальной гайки. Монтаж осуществляется с помощью герметизирующих прокладок.

Верхняя часть радиатора используется для установки крана Маевского: он необходим для сброса воздуха из системы (он будет препятствовать нормальной циркуляции теплоносителя).

Нюансы подключения самодельного прибора

Присоединение к трубам стояка отопления (горячей воды) выполняется с помощью резьбовых соединений. Необходимо установить шаровые краны на входе и на выходе: они необходимы для отключения прибора в случае аварии и для переключения режима работы.

В зимнее время, когда полотенцесушитель будет работать от центрального отопления (горячей воды), краны должны быть открыты. Тэн при этом должен быть отключен от электроэнергии. Переключение в режим электрообогрева осуществляется путем закрывания шаровых кранов. В том случае, если вода (теплоноситель) из системы была слита по окончании отопительного сезона, радиатор придется наполнить вручную. Для этого следует выкрутить кран Маевского, а в отверстие залить достаточное количество чистой воды, желательно – дистиллированной (для предотвращения образования отложений на тэне).

При подсоединении прибора к стояку нельзя использовать герметизирующие прокладки, не рекомендуется и фум-лента: лучше применить паклю и масляную краску.

Присоединение полотенцесушителя к системе делают герметичным с помощью пакли и краски

Мастер-класс по изготовлению полотенцесушителя с помощью сварки

Если вы обладаете навыком сварки, то сделать полотецесушитель из нержавеющей стали ля вас не представится трудным.

Изготовление полотенцесушителя

Первое, что необходимо – начертить правильную схему и соблюдать правила изготовления и подсоединения к системе отопления прибора.

Схема-чертеж полотенцесушителя.

Для изготовления такого прибора, вам необходимо запастись металлическими трубами,фитингами с резьбой для присоединения к системе отопления. Естественно, для работы понадобится сварочный аппарат. Наиболее приемлемый размер трубы 32*2 мм, а подходящая длина примерно 3 м;

Наиболее подходящими, по мнению специалистов, являются трубы из латуни или нержавеющей стали, так как они долговечны и не требую дополнительной обработки.

Понадобятся и угловые отводы из нержавеющей стали такого же размера, как и трубы. Количество будет зависеть от того, сколько загибов будет иметь ваш “полотенчик”.
