Прокаткой профильной трубы называют технологическую процедуру, в результате которой изменяется продольный профиль изделия. Для этого потребуется наличие особого станка для прокатки труб, с характерной для него высокой производительностью, которая необходима для изготовления изогнутых элементов металлических конструкций.

Описание материала

Профильная труба относится к особенному сорту проката, с помощью которого собираются металлические конструкции разных размеров и функций. Отличается такой металлопрокат наличием многогранного или овального профиля на поперечном сечении. Чаще всего его формой выступает квадрат или прямоугольник. Само собой, что трубопроводы и другие транспортные коммуникации из таких труб не делают.


Объясняется подобное ограничение слабым сопротивлением внутреннему давлению и недостаточными пропускными характеристиками. Дело в том, что профильные трубы изготовляются из ленточного штрипса, что в основном не предусматривает надежное формирование надежных соединительных участков. Как результат, в случае использования данного материала для изготовления трубопроводов, существует большая вероятность порывов.

Какие бывают профильные трубы

Когда говорится о профильных трубах, в основном имеются в виду квадратные, овальные или прямоугольные изделия. Что касается способа производства, то они бывают шовными или бесшовными, с отпуском или без. Отпуском называют специальную процедуру, в результате которой снимаются внутренние напряжения после того, как профиль сформирован.

В целом можно сказать, что сортимент профильных труб настолько разнообразен, что для его нормирования потребовалось несколько ГОСТов. К примеру, профильные трубы квадратного типа определяются ГОСТом 8639-82.


Данные нормативные документы содержат указания параметров, по которым изготовляются профильные трубы тонкостенного и толстостенного типа. Верхней габаритной чертой для них является размер 180х180 мм, при толщине стенок 8-14 мм. Самой маленькой профильной трубой выступает квадратное изделие миллиметровой толщины, с размером грани в 10 мм. Из этих значений определилась технология, по которой данный прокат подвергается продольной деформации.

Пустотелая балка размерами 18х18 см, где толщина стенок доходит до 1,5 см, может быть согнута только при помощи особой техники.

Особенности вальцовки

Продольная прокатка профильной трубы построена на вальцовке, что очень сильно напоминает прокатный стан. Как результат, вальцовочному станку для проката профильных труб был сообщен пирамидообразный вид.

Здесь имеются два нижних и один верхний цилиндр: с помощью нижних элементов осуществляется транспортировка, а верхнего вальца – деформация проката. Прокатный станок для профильной трубы обладает очень понятной схемой работы: труба ложиться поверх нижней пары вальцов, с последующим поджиманием к верхнему цилиндру.


Благодаря этому прижимному воздействию, передаваемого на верхний цилиндр, достигается прогиб трубы, с дальнейшим деформированием продольного профиля. После включения «подачи» (нижнего привода) происходит распространение участка деформации по поверхности всей обрабатываемой трубы.

Как правило, при помощи одного прихода длинный профиль особо не деформируешь. Однако эту операцию можно повторять сколько угодно много раз. Это позволяет формировать как дугообразные, так и закольцованные профили.

Какие бывают вальцовочные станки для прокатки

Собирая металлоконструкции, приходится использовать самые разные заготовки. Для их получения используются самые разнообразные вальцовочные агрегаты.

Наиболее популярные в настоящее время станки для прокатки:

  1. Вальцовые листогибы . С их помощью деформируют листовой прокат. Трубы в таких станках обработать не получится по причине очень малого зазора между транспортирующими и деформирующими элементами. Вальцевые листогибы используются там, где требуется изготовить тонкостенные фасонные детали – отливы, желоба и т.п.
  2. Трехвальцевые станки . С помощью такого устройства можно деформировать и трубы, и листы. Кроме этого, станки данного типа дают возможность обработки профильного проката (уголков и пр.). Генератор прижимного усилия определяет уровень мощности и производительности данного оборудования. На станках с обычной струбциной, с которой связан прижимной вальц, производительность находится на отметке ниже среднего: изготовить подобный прокатный станок для профильной трубы своими руками под силу любому слесарю. При использовании вместо струбцины гидравлического привода станок данного типа может сгибать даже тавровые балки.
  3. Станки с четырьмя вальцами . Это оборудование считается наиболее мощным из всех приспособлений данного типа. При помощи данных трубогибов можно изготовлять не только дуговые, но и кольцевые профили. На четырехвальцевых станках используют исключительно механический привод: в этом отношении они отличаются от трехвальцвого оборудования, которое может быть как частично, так и полностью ручное. Это предусматривает реализацию прокатки профильной трубы своими руками, при помощи физических усилий рабочего. Чтобы повысить мощность станка, приходится усложнять его конструкцию и повышать уровень энергопотребления. Это объясняет, почему на предприятиях, где профильная труба изготовляется в массовом масштабе, используется в основном четырехвальцевый трубогиб: своими руками профилегиб данного типа изготовить вряд ли получится.

Рассмотрим наглядный пример, как можно сделать прокатный станок своими руками: методы и технологии его изготовления. Но прежде всего, необходимо понять для какой цели этот станок нам потребуется.

Достаточно сложно представить современную повседневную жизнь без металла. Он используется повсеместно, и требует для обработки соответствующего оборудования. Металлургическая промышленность в основном использует современные прокатные станки, которые, в свою очередь, имеют высокую цену. Для самостоятельного же использования и изготовления профтрубы, можно сконструировать прокатно-вырубной станок своими силами.

Для чего используется такое оборудование?

Прокатно-вырубные станки и иная техника для металлообработки чаще всего используется при создании конкретной формы металлической детали. Так как этот материал используется повсеместно, к его обработке подходят с надлежащей ответственностью и вниманием.

Прокатные станки для металлического профиля распространены повсеместно, однако многие и не догадываются, что сделать такое сложное оборудование можно самостоятельно. В силу того, что цена на подобное оборудование крайне высокая, мы наглядно рассмотрим пример, как своими руками изготовить прокатно-вырубной механический станок.

Ярким примером металлических деталей, где при изготовлении используется прокатный станок для профильных труб, являются присутствующие в каждом доме или квартире трубы или радиаторы батарей. Все эти изделия изготавливаются на металлообрабатывающем оборудовании, которое в силу изготовить самостоятельно без каких-либо навыков и глубоких познаний.

Важно: если вы решили самостоятельно изготовить прокатно-высечной тип станка, то для надежности последующих изготавливаемых на нем деталей, к его сборке следует отнестись с надлежащим вниманием и ответственностью.

Разновидности прокатного станка

Как уже стало ясно из ранее сказанного, прокатное оборудование необходимо для переработки металлической заготовки в готовую геометрически сформированную деталь. В данном случае для листового металла используются следующие типы оборудования:

  1. Непрерывно-удлинительные, которые позволяют изготавливать металлические трубы с сечением в 110 мм.
  2. Пилигримовые станки, что используются при изготовлении массивных труб с диаметром от 400 до 700 мм.
  3. Короткоправочные модели оборудования, что используются при производстве бесшовных труб диаметром до 450 мм.
  4. Станки трехвалового типа, которые, в свою очередь, применяются для выполнения толстостенных труб, диаметр которых может достигать 200 мм. Нередко такой тип оборудования называют ювелирным прокатным станком.

Важно: на современных заводах металлообработки также нередко применяются широкопрофильные модели гибочной системы установок, что позволяет изготавливать профильные трубы общей длиной до 3 метров.

Составные детали оборудования

Как правило, в состав любого прокатного станка входят три основных составляющих компонента, а именно:

  • рабочие клетки;
  • передаточные устройства;
  • электрические двигатели.

Валы куда помещаются металлические составляющие будущей детали входят в состав рабочей клетки. Также в эту составляющую входят следующие элементы: установочные механизмы, станины, плитовины, а также проводки. За движение всех составляющих компонентов прокатного станка отвечают мощные электродвигатели. Они соединяются с рабочими элементами при помощи муфт, передаточных элементов и шпинделей.

Важно: основной составляющей прокатного оборудования обжимного и заготовочного типа является диаметр вала, а именно величина его рабочей поверхности.

Современные металлообрабатывающие станки могут иметь сразу несколько рабочих клетей, это необходимо для изготовления деталей сложной геометрической формы. Нередко его называют станок для гусиных лапок, что позволяет выполнять работу сразу в нескольких проекциях.

Как правило, такие устройства имеют внушительные габариты и могут обеспечивать рабочую поверхность до 3 метров. Отличительной особенностью современных прокатных станков является работа сразу в трех направлениях для:

  1. Изготовления отверстий в металлическом листе.
  2. Вытяжки заготовки в трубу.
  3. Калибровка изделия, что позволяет задавать диаметр будущей детали.

Важно: работу на прокатном станке может осуществлять лишь квалифицированный специалист, который прошел инструктаж по технике безопасности.

Изготовление прокатной установки своими руками

Для профильной трубы своими руками потребуется изготовить небольшой станок, который существенно отличается от промышленных установок по размерам. Это возможно сделать в повседневных условиях при наличии под станок свободного пространства.

При этом можно отметить, что самодельный станок может позволить вам изготовить детали любой сложности. При его помощи вы достаточно легко сможете сделать проволоку любого диаметра, нарезать листовой металл, что предусматривает кровельное покрытие любой крыши, а также множество иных деталей, что часто востребованы в повседневном быту.

Предварительно вам потребуется подобрать подходящие чертежи, чтобы у вас получился самодельный прокатный станок. После этого предстоит подготовить его компоненты, а именно:

  • пара мощных стоек из крепкого металла;
  • прут из стали, чей диаметр будет не меньше 5 см;
  • верхняя плита с гайками М10;
  • две шестерни соответствующего размера;
  • зубчатое колесо;
  • пружины и упоры;
  • а также бронзовые подшипники и втулки.

После того как все компоненты у вас имеются в наличии, можно приступать к изготовлению рабочего станка, который при этом будет достаточно мобильный к перемещению:

  1. При помощи болтов из стоек и металлической плиты собирается некое подобие рабочей клети.
  2. К этим же стойкам монтируются два рабочих вала. Их предварительно следует выточить из ранее приготовленного стального прута. Также их необходимо закалить, чтобы получить улучшенную прочность металла.
  3. Нижний вал монтируется между стоек при помощи подготовленных втулок и подшипников. Верхний вал при этом монтируется на специальные ползуны и является подвижным элементом станка. Движение вверх ползунов ограничивается упорами.
  4. Непрерывное сжатие двух отдельных валов обеспечивается за счет пружины, что удерживает их в постоянном напряжении. Она крепится одновременно к плите, основаниям и непосредственно подвижному верхнему валу.

Важно: для обеспечения работы такого станка необходимо синхронное вращение рабочих валов. Решить эту задачу вы можете при помощи зубчатой передачи, что передает вращающий момент шестерне, которая установлена на нижний вал. Таким образом, при помощи рукояти можно запустить в работу устройство.

Сделанная таким образом установка имеет ручной привод. Для ее работы требуется непрерывное вращение. Если ручной механизм остановится, то соответственно и валы перестанут свое вращение. Таким образом, получается универсальное устройство, на котором можно менять компоненты и тем самым изменять профильную пригодность станка.

Плюсы самодельного устройства

В конечном счете все, что вам потребуется для изготовления такого универсального устройства, можно купить по небольшой стоимости в любом строительном магазине либо подобрать нужные компоненты из старых давно забытых вещей, а также подобрать чертежи. В любом случае цена такого станка очень быстро себя окупит, так как изготовить на нем можно детали любой сложности с минимальными затратами на расходный материал.

Важно: аренда прокатного станка обойдется в круглую сумму, из-за чего вы можете размещать объявления и неплохо зарабатывать на своем устройстве.

Сделанная работа достаточно быстро окупается, так как вы можете изготавливать любые детали. Вот лишь небольшой их список:

  • профтрубы;
  • металлические направляющие для профиля под гипсокартон;
  • покрытия для фальцевой кровли;
  • элементы для металлосайдинга;
  • металлические листы квадратной и прямоугольной формы;
  • дополнительные крепления для сайдинга;
  • провод для электрической проводки.

Все эти самоделки пригодятся вам при строительстве нового дома или его ремонте. Как показывает практика, листогибочные самодельные станки крайне востребованы, так как их схема не требует сложного изготовления, но при этом позволяет изготавливать массу полезных и нужных деталей.

Видео: прокатный станок своими руками.

Итоги

Таким образом, вручную вы можете сделать прекрасный станок для фальцевания кровельных листов и иных конструкций с минимальными вложениями и трудозатратами, при этом вам больше никогда не потребуется арендовать листогибочные станки или какого-либо иного оборудования для металлообработки.

Настоящие мастера ювелиры уже давно подрабатывают, таким образом, имея стабильную прибыльную подработку, или используют свое самодельное оборудование в качестве основного источника дохода.

9329 0 0

2 простых способа собрать станок для проката профильной трубы своими руками

Здравствуйте. В этом обзоре расскажу о простых способах, используя которые можно сделать станок для проката профильной трубы. Способов будет два, а значит вы сможете решить, какой из них больше подходит вам в плане используемых материалов и набора необходимых инструментов.

Разумеется, в специализированных магазинах можно купить или заказать готовое оборудование для правильной деформации металлического профиля. Но, зачем покупать готовое оборудование, если цена того, что вы сможете собрать своими руками будет в разы доступнее.

Способ первый — сборка оборудования с ручным приводом

Для начала предлагаю узнать, как собирается станок для профильной трубы с ручным приводом подачи обрабатываемой детали.

В таком устройстве можно изготовить как не очень широкие ребра для постройки теплиц, так и более широкие детали для изготовления массивных металлоконструкций, например, элементов для сборки ангаров.

Конструкция оборудования проста, но в то же время эффективна. Нижние направляющие закреплены на подвижной станине, а верхние направляющие неподвижны.

За счет изменения угла между двумя частями станины изменяется положение нижних направляющих относительно верхних. В результате прокатывание трубы между направляющими вальцами, изменяется радиус сгиба.

Обрабатываемая заготовка приводится в движение ручным приводом, который раскручивает подающие вальцы. Для увеличения производительности процесса, обрабатываемая деталь приводится в движение не только воротом, но и дополнительно подталкивается или подтягивается за торец.

Технология сборки

Для сборки станка нам потребуются следующие материалы и комплектующие:

  • Труба профильная с поперечным сечением 20×20 мм с толщиной стенки 2 мм;
  • Швеллер 120×50 мм с толщиной стенки 8 мм;
  • Уголок 60×60 мм;
  • Уголок 40×40 мм;
  • Подшипники (внешний диаметр 47 мм, внутренний диаметр 19 мм) — 2 шт. для монтажа ворота;
  • Подшипники (внешний диаметр 35 мм, внутренний диаметра 17 мм) – 6 шт. для сборки боковых держателей;
  • Шпильки с диаметром 16 мм;
  • Труба круглая с внутренним диаметром 17-18 мм.

Из инструмента потребуется следующее:

  • Сварочный аппарат;
  • Болгарка с дисками для резки металла;
  • Электродрель с набором сверл по металлу;
  • Измерительный инструмент;
  • Струбцины и тиски.

Перечисленные далее монтажные работы рекомендую выполнять на ровной, относительно горизонта поверхности. При сборке большинства узлов необходимо использовать уровень и отвес. Соблюдая эти нехитрые рекомендации, можно будет добиться того, что станок будет обеспечивать заданный радиус с обеих сторон обрабатываемой заготовки.

Инструкция монтажных работ следующая:

  • Из трубы с сечением 40×40 мм нарезаем следующие детали: 2 куска по 70 см и 2 куска по 16 см;

  • Из этих деталей свариваем прямоугольную раму, которая послужит основанием станка;
  • Из трубы с сечением 40×40 мм нарезаем следующие детали: 4 куска по 27 см и 4 по 35 см;
  • Из подготовленных деталей на уже сваренное основание привариваем вертикальные стойки и диагональные подпорки;

  • Из уголка нарезаем 4 куска длиной 18 см, которые собираем в конструкцию с квадратным сечением по бокам и с вырезом в нижней части, где вал будет соприкасаться с обрабатываемой заготовкой;

  • Туннель под установку вала привариваем в верхней части вертикальных стоек;
  • Из круглых труб изготавливаем ворот состоящий из рукояти длиной 50 см с поперечно приваренным валом;

Чем больше длина рукояти ворота, тем большее усилие можно будет приложить к рычагу, а значит, проворачивать привод станка будет проще. Впрочем, длина рукояти ворота должна соотноситься с диаметром заготовок, из которых вы ее изготавливаете. То есть, слишком длинная рукоять при малом диаметре труб и при небольшой толщине их стенок вероятнее всего будет гнуться и при большой нагрузке сломается.

  • Для удобства применения по краям рукояти привариваем рога длиной 10 см;
  • Из двух кусков листовой стали толщиной 3 мм вырезаем пластины со сторонами 60×60 мм;
  • По центру заготовленных пластин высверливаем отверстие под вал ворота;
  • С одной стороны каждой пластины привариваем обрезок трубы шириной 2 см в который свободно войдет вал ворота;

  • В полости приваренного туннеля привариваем два подшипника по одному с каждого края;

  • По бокам туннеля на саморезы крепим заранее приготовленные пластины, которые будут предохранять узел от загрязнения;
  • Из швеллера нарезаем 2 куска длиной 35 см;
  • Один из этих кусков привариваем к станине и к вертикальным опорам;

  • Второй кусок швеллера посредством болтового крепится к первому приваренному куску, так чтобы его можно было передвигать в вертикальной плоскости относительно приваренного швеллера на 90°;

  • Посредине кусков швеллера ввариваются вальцы, закрепленные в подшипниках;

  • Для большей прочности станка подшипники, одетые на вальцы, не просто привариваются к швеллеру, но и усиливаются конструкцией из кусков уголка.
  • В нижней части подвижного швеллера снаружи приваривается перемычка из уголка с тем расчетом чтобы в неё утыкался домкрат;
  • Для большего ресурса станка металлические поверхности можно окрасить в два слоя недорогой эмалью ПФ-115.

Комментарии к выполнению монтажа и последующей эксплуатации готового устройства

Для удобства работы на концы рукояти ворота можно одеть велосипедные резиновые грипсы. В результате крутить ворот с усилием будет не только проще, но и безопаснее.

Наибольшая производительность и точность сгиба будет обеспечена неподвижностью установленного станка. Добиться этого можно приварив станок основанием к металлическому столу. В качестве временного решения основание можно крепить к неподвижному верстаку струбцинами.

Эксплуатация станка наиболее эффективна при использовании несколькими людьми, а именно — один крутит ворот, другой подает прямой профиль, третий принимает выгнутый профиль.

Способ второй — сборка станка с ручным и вспомогательным электрическим приводом

Теперь, когда вы знаете как самому собрать ручной станок для прокатки труб, предлагаю ознакомиться с инструкцией изготовления аналогичного станка с электроприводом.

Рассмотрим перечисленные в таблице этапы подробнее.

Для сборки станка потребуются следующие материалы и детали:

  • Швеллер 120×50 мм с толщиной стенки 8 мм
  • Каленный болт на ширину швеллера с гайками;
  • Шестерня ГРМ от Жигулей;
  • Поршневой палец от КАМАЗа;
  • Металлический кругляк с диаметром 25 мм
  • Подшипники
  • Редуктор от болгарки или аналогичного по размерам инструмента.

Технология сборки

Инструкция изготовления трубогиба с совмещенным приводом следующая:

  • Нарезаем швеллер на 3 части длиной 50 см, 40 см и 30 см;
  • Швеллер 50 и 40 см привариваем боковинами;
  • На швеллере длиной 40 см вырезаем технологическое прямоугольное отверстие под шестеренку привода;

  • К торцу длинного швеллера привариваем петли и ось вращения с боковыми стопорами из гаек;

  • К оси вращения привариваем короткий кусок швеллера;

  • Из металлического кругляка, шестерни и поршневого пальца собираем два единых узла, как это показано на фото;

Шестерни изготовлены из чугуна, а поршневой палец из легированной стали. Сварить эти две детали можно электродом по чугуну.

  • Из обрезков трубы изготавливаются обоймы, для подшипников, которые привариваются к станине;

  • Подшипники ввариваются в обоймы и уже в них крепятся ранее изготовленные вальцы с шестернями;
  • На верхнем валу с противоположной стороны от шестерни приваривается рукоять ворота;
  • На неподвижной станине по линии расположения шестерён крепим редуктор, например, от сгоревшей болгарки;

  • Как показано на фото, на шестерни устанавливаем цепь ГРМ, так чтобы она проходила и через редуктор;

Если детали нарезали по указанным в инструкции размерам цепь ГРМ придется укорачивать. Сделать это несложно – из соединений впрессовываются соединительные штифты и звенья разъединяются. Укоротив цепь на нужное число звеньев, штифт устанавливается на место и спрессовывается.

  • Теперь пробуем прокрутить рукоять ворота и в итоге видим, что вращаются вальцы и раскручиваются шестерни редуктора;

  • Теперь через кусок шестигранника присоединяем шуруповерт или более мощную дрель к редуктору;

  • В итоге получаем устройство, в котором вальцы приводятся в движение рукоятью, но при изменении радиуса сгиба вращение можно усилить приводом дрели;

Применяя в качестве электропривода шуруповерт, выставляем пониженную передачу.

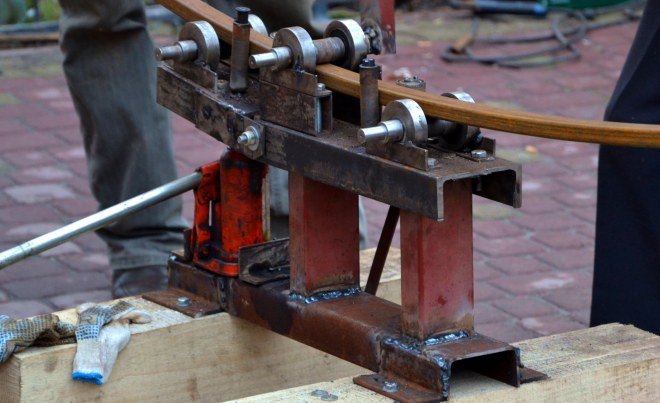

  • Для подъёма подвижной части станины применяется гидравлический домкрат, который устанавливается под станину и утыкается в технологическое отверстие или в приваренный уголок.

Вывод

Разумеется, промышленный стан холодной прокатки труб будет на порядок мощнее и производительнее тех станков, о сборке которых вы узнали. Но, выгнуть детали для строительства теплицы или поликарбонатного навеса вы наверняка сможете.

Если есть опыт сборки более производительного оборудования для деформации профильной трубы, расскажите об этом в комментариях к прочитанному. Кстати, напоследок, рекомендую посмотреть видео в этой статье.

1 августа 2016г.

Если вы хотите выразить благодарность, добавить уточнение или возражение, что-то спросить у автора - добавьте комментарий или скажите спасибо!

В домашнем хозяйстве станок для гибки профильной трубы используется не настолько часто, чтобы покупать дорогое оборудование заводского изготовления.

При возникновении такой необходимости, несложный трубогиб вполне можно сделать в частном порядке, предварительно определившись с тем, какой вид этой конструкции подойдет для выполнения поставленной задачи.

В этой статье подробно разобраны разновидности станков для гибки труб, описаны принципы их работы и способы сооружения.

Существует много модификаций оборудования для изменения конфигурации профильных труб. Связано это с минимальным радиусом изгиба. Если пренебречь этим важным параметром, в месте изгиба произойдет изменение прочностных характеристик материала в худшую сторону. Также нужно знать некоторые технологические тонкости и учитывать их во время работы.

При выборе конструкции к учету берут материал заготовки, диаметр, толщину стенок.

Классификация гибочных станков по типу привода

В зависимости от типа привода станки, предназначенные для гибки любых труб, бывают ручными, электромеханическими и гидравлическими.

Ручные. Это предельно простые механизмы, доступны для самостоятельного изготовления даже человеку, не посвященному в тонкости работы с металлом.

Ручной, изготовленный своими руками, станок для гибки профильной трубы - незаменимый помощник при изготовлении каркасов, декоративных элементов, самостоятельном монтаже системы вентиляции

Электромеханические. Такой станок имеет привод в виде электродвигателя - шагового или обычного, подключенного через нижний редуктор. Последнее решение обеспечивает высококачественный изгиб за счет правильного распределения напряжений.

Устройство механизма непростое, чтобы его изготовить, нужны специальные знания и хоть немного профессионализма.

Профилегибочный станок с электроприводом в большинстве случаев имеет вид 3-валовой конструкции. Профильную трубу пропускают между роликами. Элемент, находящийся по центру, может менять свои координаты по вертикали. При вращении центрального вала профилированная труба меняет свою геометрию

Гидравлические. Привод в этой модели ручной. В отличие от простой ручной конструкции, здесь в схему включен гидроцилиндр, что значительно снижает, прикладываемые при гибке, мускульные усилия.

Вальцы дают возможность гнуть профильную трубу в любом нужном направлении. Ручной профилегиб с гидравликой при своем небольшом весе может согнуть трубный сортамент шириной до 10 см.

Гидравлический цилиндр профилегибочного станка оказывает давление на поверхность трубы путем механического воздействия. Это заставляет двигаться шток цилиндра. В результате возникающей нагрузки, изделие деформируется. Давление в поршне может повышаться двумя способами - вручную и при помощи электронасоса

Виды трубогибов по способу установки

Существует деление профилегибов и в зависимости от способа установки. Различают оборудование стационарное, переносимое и носимое. Стационарные станки могут иметь вид как простой бетонной плиты со стержнями, так и солидного оборудования.

У компактных переносимых трубогибов имеется опорная стойка, а у носимой модели опоры нет, ее подбирают каждый раз во время использования оборудования.

Классификация станков по методу изгиба

От способа изгиба будет зависеть конструкция профилегиба и его производительность. Существует 3 основных метода гибки. Первый - выдавливание, когда геометрию профильной трубы меняют при помощи деформирующего ролика, выполняющего роль пуансона. Матрица в этом случае отсутствует.

Для выполнения операции требуются 2 прочные опоры с противоположных сторон изгиба, которые и выполняют роль матрицы. В качестве таких опор используют поворотные башмаки или ролики.

Поскольку усилие нарастает постепенно и постоянно имеет перпендикулярное направление по отношению к трубе, способ дает возможность получить хороший конечный результат. Применим метод только для работ в небольшом объеме.

Второй - прессование. Для получения гиба используют принцип слесарных тисков - отрезок трубы размещают между матрицей и пуансоном.

Профили последних для получения качественного изгиба должны в точности повторять геометрию детали. А также в расчете необходимо учесть остаточную деформацию металла. В домашних условиях этот способ применим, когда большой точности не требуется.

Станок для изменения формы профильной трубы способом прокатки состоит из трех цилиндрических валиков, цепи, привода и основы. Диаметр валиков должен соответствовать параметрам деформируемой профильной трубы

Третий - прокатка - универсальный способ, применяемый для гибки как тонкостенных, так и толстостенных труб. Гиб получают путем протягивания заготовки между роликами - одним вращающимся и двумя опорными.

Кроме упомянутых выше, гибка труб может также осуществляться следующими методами:

Галерея изображений

Сгибание трубы осуществляется при помощи трех вращающихся роликов. При этом радиус изгиба определяет их расположение по отношению друг к другу

При сгибании трубы арбалетным трубогибом она упирается в два ролика, а шаблон который располагается на штоке устройства сгибает ее между опорами

Принцип работы этого трубогиба заключается в сгибании трубы в холодном состоянии путем ее обкатки роликом вокруг гибочной колодки

При помощи зажима труба плотно фиксируется к ролику устройства. Проходя между роликом и шаблоном труба приобретает необходимую форму

Вальцовочный способ гибки труб

Арбалетный способ гибки труб

Гибка труб методом обкатки

Гибка труб методом намотки

Независимо от выбранной конструкции, при самостоятельном изготовлении станка для гибки труб, необходимо учитывать рекомендации специалистов. Выбирая материал для станины, нужно исходить из того, что толщина металла должна составлять не меньше 1/6 ширины профилированной трубы.

Так, если предстоит гнуть трубу, имеющую в сечении прямоугольник с параметрами 50 х 25 мм, то чтобы избежать деформации станины в процессе гибки, нужно взять швеллер или уголок толщиной не менее 10 мм. Опорная плита и пуансон с матрицей по толщине должны быть в 2 раза больше.

Оптимальный диаметр роликов - минимум утроенные размеры сечения. Полка швеллера и уголка, взятых для изготовления станины, должна быть в 2 и 3 раза больше ширины трубы соответственно. Если предстоит работа по гибке профильных труб прямоугольного сечения 50 х 25 мм, нужен швеллер 100 х 10 или уголок 150 х 10.

Изготавливаем гидравлический трубогиб

Рассмотрим схему станка с гидравлическим приводом, где изгиб происходит за счет продавливания профильной трубы по центру пуансоном, зафиксированным на поднимающемся штоке. В результате тесного контакта заготовки, опирающейся на два стационарных ролика, с подвижным пуансоном, последняя принимает его очертания.


Такой станок называют арбалетным из-за схожести очертаний пуансона с формой арбалета. Основные его детали – основание (1), гидравлический домкрат (2), пуансон (3) и крепеж в виде болтов. Компоновку узлов станка выполняют согласно эскизу

Для разметки рабочей поверхности прокладывают вертикальную ось и на указанном на чертеже расстоянии от края и оси, отмечают место нахождения нижних отверстий. Затем отмечают точки расположения верхних отверстий, отступив нужное расстояние от края. Соединяют прямой линией центра этих отверстий и откладывают на ней равные отрезки.

Оси промежуточных отверстий будут находиться на пересечении сделанных отметок с наклонной осью. Отверстия на рабочей поверхности нужны для возможности регулирования радиуса изгиба профильной заготовки. Так как рабочая поверхность состоит из двух зеркально расположенных деталей, вторую размечают так же.

Высоту станка определяют параметры домкрата и расстояние, обозначенное на чертеже символом «а». Чтобы согнуть профильную трубу шириной 15 мм этот промежуток в нерабочем состоянии домкрата примерно должен равняться 20 мм.

В этой конструкции усилие, передаваемое пуансоном, сконцентрировано в верхней его части. В результате такого воздействия наружный радиус трубы подвергается растяжению, что может вызвать истончение стенки, а в отдельных случаях и разрыв. Поэтому для деформации тонкостенных заготовок этот станок использовать не рекомендуют.

Прокатный трубогиб своими руками

На таком оборудовании заготовка приобретает заданную форму путем прокатки. В условиях домашней мастерской проще изготовить 3-роликовую конструкцию с ручным приводом. Рассмотрим два варианта подобных станков.

Вариант станка с поворотной платформой

Принцип устройства такого станка для гибки труб с сечением, отличным от круглого, следующий:

  1. Основная станина связана через шарнирное соединение с поворотной платформой, которая и задает угол загиба.
  2. Платформу приводит в движение домкрат, упирающийся в нее рабочим штоком.
  3. Протяжка профиля осуществляют путем вращения рукоятки, находящейся на промежуточном валу.

Для изготовления основания станка и стоек потребуется швеллер с высотой стенки от 150 до 200 мм в количестве около 3 м. В качестве обойм для подшипников, основы вальцев, подойдет стальная труба с внутренним диаметром равным внешнему диаметру подшипников, которую делят на 6 коротких отрезков.


Поворотная платформа не единственный вариант регулирования параметров изгиба профильной трубы, это можно осуществить при помощи крайних вальцов. Для этого в опорных пластинах и швеллере проделывают отверстия, чтобы элементы были подвижными. Подымать крайнюю платформу можно любым домкратом, который найдется в хозяйстве

Из швеллера выполняют основу и две платформы. Отступив от одной из сторон около 0,5 м, приваривают вертикальную стойку из того же швеллера. Для этого два отрезка спаривают, чтобы стойка получилась прочной.

Строго соблюдая горизонтальность, монтируют стационарную платформу, а к ней приваривают заднюю стойку. Далее, берут отрезок профильной трубы и наращивают ограничители высотой не меньше, чем толщина профильной трубы, деформацию которой предполагают выполнять на изготавливаемом станке.

Направляющую платформу соединяют с основной станиной посредством дверных петель. На наращенные ограничители и края обеих платформ посредством сварки монтируют подшипники и усиливают конструкцию уголками. Валы вставляют в подшипники, а к среднему крепят ручку.

Под краем направляющей платформы устанавливают домкрат и закрепляют его на основе при помощи болтового соединения.

Сборку трубогиба с поворотной платформой осуществляют в следующей последовательности:

Галерея изображений

Для изготовления трубогиба понадобятся такие материалы: труба, швеллер - 2.5м, подшипники, домкрат, петли, вальцы

Необходимо разрезать швеллер на две части - одна из них будет основной платформой, а вторая - направляющей. Их соединяют при помощи металлических петель

На следующем этапе необходимо нарезать 6 кусочков трубы шириной 2 см и выгнуть их для крепления подшипников

Отрезав вальцы необходимой длины их нужно соединить с подшипниками и приварить конструкцию к рабочей платформе

Центральный каток необходимо приваривать на возвышении 8-9 см над платформой. Это необходимо для того чтобы под ним могла пройти профильная труба

При помощи сварки соединяем рабочую платформу с основой и проверяем надежность всех соединений

На последнем этапе красим изделие, ждем пока высохнет краска и проверяем нашу самоделку в работе

Шаг 1 - подготовка инструментов и материалов

Шаг 2 - собираем рабочую платформу

Шаг 3 - нарезаем трубу для подшипников

Шаг 4 - соединяем вальцы и подшипники

Шаг 5 - привариваем центральный каток

Шаг 6 - сооружаем основу для катка

Шаг 7 - соединяем все части изделия

Шаг 8 - проверка работоспособности станка

Прокатный станок с тремя роликами

На этом станке трубу укладывают на ролики, расположенные по бокам. Верхний подвижный ролик опускают на изделие сверху и таким путем фиксируют его. Далее, вращают ручку и через цепь передают движение валам. Труба протягивается и меняет свою геометрию.

Постепенно усиливая нажим путем закручивания прижимного болта, и протягивая заготовку, добиваются изгиба трубы под необходимым углом.

Профилегибочный трехроликовый станок оснащен тремя роликами. Подсоединив к такому станку электродвигатель мощностью 1,5 кВт, можно гнуть трубы сечением до 8 см за один раз

Чтобы изготовить станок, работающий по такой схеме, необходимо заготовить полку и профильный металлический прокат для каркаса, валы, 4 прочные пружины, цепь, подшипники, крепеж, другие детали. Для крепления подшипников потребуется 3 вала с параметрами, соответствующими звездочкам и подшипникам.

Два вала предназначены для бокового размещения, а третий (прижимной) - для подвешивания на пружинах. Эти элементы, скорее всего, придется заказать в мастерской, а остальное можно выполнить собственноручно.

В состав прижимного вала входят подшипники, шестерни и кольца. В кольцах нарезают резьбу под зажимные болты и делают пазы. В полках из швеллера выполняют посадочные места под прижимной вал. На заключительном этапе собирают конструкцию начиная с установки каркаса.

После, прижимной вал на пружинах, присоединенный к полке посредством шпоночного соединения, подвешивают. Опорные валы устанавливают по бокам и натягивают между ними цепь, применяя в качестве держателя магнитный уголок.

На один из них крепя ручку с поворачивающейся трубкой, затем выполняют работы по монтажу домкрата. Присоединяют его к платформе болтами и сваркой.

При монтаже подвесного вала соблюдают определенную последовательность: сначала устанавливают его на полку, к ней приваривают гайки под пружины, переворачивают площадку и подсоединяют к пружинам. Следует учесть, что с увеличением расстояния между роликами, усилия, прилагаемые для изгиба, уменьшаются.

Для сборки трубогиба прокатного типа потребуется:

Галерея изображений

Для начала необходимо приобрести или заказать в токарной мастерской валы необходимого размера. Для обеспечения подвижности этих элементов на них закрепляют шестеренки и подшипники

Вооружившись болгаркой и сварочным аппаратом из профильного металлопроката изготавливают каркас будущего трубогиба

На этом этапе к каркасу изделия нужно прикрутить прижимной вал и приварить гайки для крепления пружин

На самом верху конструкции при помощи сварочного аппарата приваривается кусок профиля для крепления пружин

Устройство приводится в действие при помощи цепи. Ее натягивают между валами и закрепляют таким образом, чтобы она не провисала

Для облегчения использования станка, к нему приделывается ручка для вращения вала – это убережет руки пользователя от образования мозолей

На последнем этапе станок для гибки труб рекомендуется покрасить, а после высыхания можно приступать к тестированию устройства

Не каждый в состоянии приобрести себе заводской станок для гибки различных металлических профилей, да и потребность в нем может возникать редко. В таких ситуациях на помощь придет профилегиб – несложное ручное устройство, которое можно изготовить самостоятельно.

Для чего необходим профилегиб?

Сделать профилегиб своими руками совсем несложно, а применять его еще проще. Как следует из его названия, он необходим для придания изогнутой формы металлическим профилям различного сечения. При помощи профилегиба можно выполнять следующие технологические операции:

  • сгибание заготовок с цельным профилем квадратного или прямоугольного сечения;
  • гибка различных видов сортового проката (швеллеры, двутавры, уголки);
  • придание изогнутой формы трубам, изготовленным из различных металлов;
  • выполнение гибки металлических прутков различного сечения.

Конструкция профилегибов разработана таким образом, что их рабочие органы – ролики – могут как воздействовать на отдельный участок заготовки, так и оказывать давление по всей ее длине. Благодаря особенностям своего устройства, профилегибочные станки эффективно выполняют гибку металлических профилей без их предварительного нагрева и позволяют получать контуры с различными углами изгиба – вплоть до 360°.

Профилегиб дает возможность получать металлические контуры с различающимися или одинаковыми углами изгиба, симметричной или ассиметричной конфигурации. Сделать изгиб металлической заготовки в горизонтальной или вертикальной плоскости с помощью такого приспособления можно за один прокат через его ролики.

Профилегиб позволяет получать гнутые металлические изделия следующих конфигураций:

  • замкнутые и открытые;
  • спиралевидные, выполненные из металлических профилей или труб;
  • окружности различного диаметра.

Как электрические, так и ручные профилегибы активно используются для производства деталей и оборудования для энергетической, нефтеперерабатывающей, химической, мебельной, строительной и многих других отраслей промышленности. Широкое применение нашли такие приспособления и в небольших частных мастерских.

Виды профилегибочных станков

Профилегибы делятся на три основные категории.

Гидравлические

Это наиболее мощные из профилегибов, используемые преимущественно для оснащения промышленных предприятий. Профилегибочный станок гидравлического типа относится к категории стационарного оборудования, с его помощью на производственных предприятиях можно эффективно и оперативно выполнять гибку профилей любого сечения в любых количествах. Гидравлический профилегиб имеет такие значимые преимущества, как простота эксплуатации и отсутствие необходимости в применении физической силы в процессе гибки. В качестве недостатка таких профилегибов можно отметить только то, что для их работы необходимо подключение к электрической сети.

Гидравлический профилегибочный станок — HPK 65

Электрические

Хотя это оборудование и обладает меньшими размерами, чем гидравлическое, оно также относится к категории стационарного. Использование электрических профилегибов дает возможность изготавливать гнутые контуры, точно соответствующие чертежу, а также обеспечивать прочность готовых изделий в местах сгиба. Электрические профилегибы используются для оснащения небольших предприятий и мастерских (то есть там, где нет необходимости гнуть профили большого сечения). Существует также электромеханическое оборудование, которое работает в полуавтоматическом режиме под контролем оператора.

Ручные

Такое оборудование для гибки металлических профилей отличается небольшими габаритами, простотой эксплуатации и доступной ценой. Именно ручной профилегиб чаще всего можно встретить в частных мастерских или гаражах, где он применяется для того, чтобы при необходимости сделать гнутый профиль из металлического профиля или трубы небольшого сечения. Следует иметь в виду, что при использовании такого профилегиба практически невозможно проконтролировать и уж тем более получить изгиб, соответствующий чертежу. Кроме того, чтобы сделать на ручном профилегибе, придется приложить значительные физические усилия. Однако все эти недостатки с лихвой окупаются доступной стоимостью ручного профилегиба, особенно если сравнивать ее с ценой гидравлических или электрических станков.

Два варианта простейших самодельных профилегибов

Ручное приспособление для сгибания металлических профилей различного сечения, как уже было сказано выше, легко сделать своими руками. Профилегиб может оказаться полезным во многих бытовых ситуациях. Самодельное устройство, с помощью которого можно гнуть профили небольшого сечения, поможет вам самостоятельно изготовить или отремонтировать конструкции, в которых используются изогнутые под разными углами трубы или профили.

Прежде чем приступить к изготовлению, необходимо точно определиться с конструкцией самодельного профилегиба и выполнить хотя бы простейший чертеж. На этом этапе могут помочь многочисленные фото и видео подобных приспособлений, которые можно найти в интернете.

Начнем с самых простых конструкций, простота которых автоматически означает, что функционал таких устройств будет весьма ограниченным. Но в ряде случаев возможностей таких приспособлений вполне хватит, а простота и дешевизна их производства позволят в сжатые сроки приступить к работе.

Для того чтобы сделать приспособление для гибки труб диаметром до 20 мм, вам не придется даже смотреть обучающее видео. Такой профилегиб имеет очень простую конструкцию, состоящую из бетонного основания и зафиксированных в ней стальных штырей, между которыми и производится гибка.

Прежде всего, необходимо утрамбовать участок грунта небольшого размера, засыпать его щебнем и выровнять. Затем этот участок надо залить бетонным раствором, который готовится из смеси песка и цемента (в соотношении 4:1). Прежде чем вы начнете заливать бетонный раствор, на подготовленном основании необходимо укрепить несколько отрезков швеллеров или труб диаметром не меньше 70 мм. При этом зафиксировать их необходимо так, чтобы с поверхностью основания они составляли угол 90°, а между выставленными металлическими отрезками было выдержано расстояние порядка 4–5 см.

Неказистая на вид, но вполне работоспособная самоделка

После того как будет залит бетонный раствор, надо выдержать определенное время. Через 2–3 дня таким самодельным трубогибом уже можно пользоваться. Сгибаемую трубу или профиль помещают между выступающими над бетонным основанием штырями и загибают на требуемый угол. Что удобно, такой , можно успешно использовать для сгибания изделий из нержавеющей стали.

Если же вам надо сгибать трубы с диаметром более 20 мм, то самодельное приспособление для этого будет выглядеть несколько сложнее. Чтобы , вам также необходимо залить бетонное основание и зафиксировать в нем два металлических прутка круглого сечения. Штыри в данном случае будут служить осями для размещения на них роликов, размеры желобков которых должны соответствовать диаметру сгибаемой трубы. Используют такой профилегиб следующим образом: трубу заводят между роликами и один ее конец надежно фиксируют. Второй конец посредством металлического троса крепят к ручной или электрической лебедке, которая и создает необходимое усилие для выполнения изгиба.

Существует еще один вариант несложного устройства, которое позволит вручную сгибать профильные трубы на угол 90°. Его конструкция вполне понятна по фото, стоит лишь отметить, что невысокая борозда на сгибе значительно упростит работу и уменьшит необходимое усилие, которое нужно будет прикладывать при сгибании профильных труб.

Чертежи для изготовления самодельного гибочного устройства

Для того чтобы сделать качественный и работоспособный трубогиб, лучше всего использовать чертеж (его можно как начертить, так и найти в интернете). В качестве примера рассмотрим схему одного из таких приспособлений, которое можно сделать своими руками для гибки труб или прямоугольного сечения.

Чертеж ручного профилегиба с тремя роликами

Основными элементами такого устройства являются три ролика, два из которых используются в качестве опор, а третий является рабочим валом. Чтобы облегчить гибку трубы, рабочий ролик профилегиба деформирует ее постепенно, пока не будет получен изгиб с требуемыми параметрами. Постепенное воздействие на сгибаемую трубу обеспечивается тем, что рабочий вал обладает некоторым свободным ходом, который ограничивается специальными направляющими.

Схема профилегиба в заводском исполнении, который можно взять за основу для самодельного устройства

© 2024 hozferma.vip - Справочник садовода. Грядки, благоустройство, подсобное хозяйство
