Старый газовый баллон – не хлам, а прекрасный будущий мангал с коптильней. Все легко и просто — коптильня из газового баллона Коптильня холодного копчения баллона руками

Вкус и качество копченых продуктов зависит от способа их приготовления. Поэтому домашние копчености всегда получаются вкуснее и дешевле магазинных деликатесов. Но чтобы готовить такие блюда самостоятельно, понадобится коптильня. На рынке представлен огромный выбор коптилен, но их стоимость бывает слишком высокой. Коптильня из газового баллона своими руками – прекрасная альтернатива дорогостоящим магазинным аналогам. Поэтому вооружившись подручными средствами можно соорудить такой аппарат без особых сложностей.

Для сооружения коптильни своими руками из газового баллона понадобятся:

• Использованный газовый баллон (на 50-70 литров).
• Железо листовое (3-4 мм).
• Уголок строительный (45 мм, около 6 м).
• Труба (120 мм) для дымохода.
• Дверные петли.
• Металлические прутья на решетку (10 мм).
• Дверная ручка.
• Аппарат для сварки, электроды.
• Болгарка.
• Дрель.
• Ножовка по металлу.

При выборе пропанового баллона обратите внимание на то, чтобы он не имел значительных повреждений и глубокой коррозии. Такая емкость быстро прогорит и прослужит совсем не долго. Хороший баллон может быть в регулярной эксплуатации до 20-ти лет.

Очистка баллона

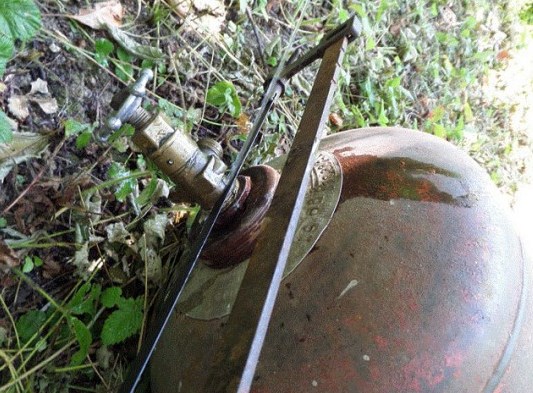

Когда баллон выбран, следует приступить к его очистке. Для начала нужно выпустить весь газ и открутить вентиль. Это часто бывает непросто, потому что вентиль может приржаветь к горловине, он может быть законтрен или даже прихвачен сваркой. Многие пробуют применять различные средства для размягчения ржавчины, применяют большой газовый ключ, или сбивают вентиль молотком, чтобы сдвинуть его по резьбе. Делать это нужно осторожно, чтобы не вызвать искр. В любом случае, пока вентиль с баллона не удалён, резать его нельзя, потому что в нём наверняка остаётся газ .

После того, как вентиль так или иначе откручен, у вас на баллоне остаётся открытая горловина. Через неё баллон нужно полностью заполнить водой. Будьте внимательны, возьмите тонкий шланг и заполняйте небольшой струйкой, так как в горловине может образоваться воздушная пробка, и она вас обманет - вы решите, что баллон залит полностью, а это окажется не так.

Когда вы убедитесь, что вода заполнила ваш баллон до самого горлышка, можно аккуратно болгаркой отрезать горловину по кругу. И резать нужно ниже уровня воды.

Есть ещё один способ убедиться, что газа внутри не осталось. Баллон кладётся набок, в его горловину засовывается конец длиной тряпки, смоченной в горючей жидкости, и второй конец поджигается. За время, пока она горит, вы успеете отойти в укрытие. Тряпка догорит, произойдёт хлопок, и это будет означать, что газа в баллоне точно не осталось.

Вот смотрите видео об этом способе:

В итоге у вас должен оказаться пропановый баллон, полностью, гарантированно очищенный от остатков газа.

Делаем крышку

Как сделать коптильню из газового баллона? Для данной конструкции наличие специальных чертежей не понадобится. Достаточно придерживаться последовательности работы. Сначала сделать крышку-дверцу:

• Баллон положить набок. Отступить от краев 10-15 см, сделать разметку маркером или мелом на месте будущей дверцы.

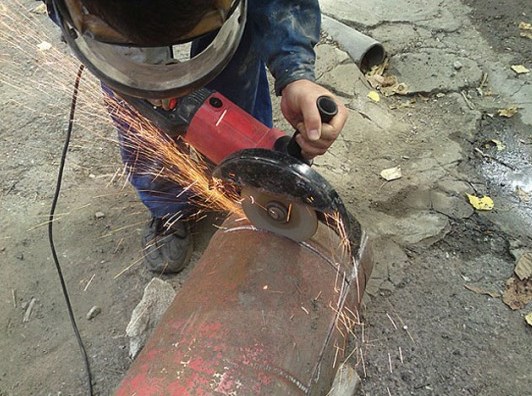

• При помощи болгарки сделать распилы, но не отрезать до конца - сначала приварить петли, а уже потом отрезать крышку окончательно. (На фотографии ниже именно так.) Иначе будет очень сложно выставить её на петлях ровно.
• Острые края тщательно зачистить.
• Снаружи на дверце прикрепить ручку.

Подставка для коптильни

Для устойчивости аппарата обязательно нужна подставка. Чтобы сделать ее правильно, необходимо определиться какого вида будет коптильня – стационарная или мобильная.

Стационарная конструкция:

• Приготовить четыре уголка, необходимой высоты (около 1 метра) и сварочный аппарат.
• Уголки установить перпендикулярно коптильне.
• Аккуратно приварить.

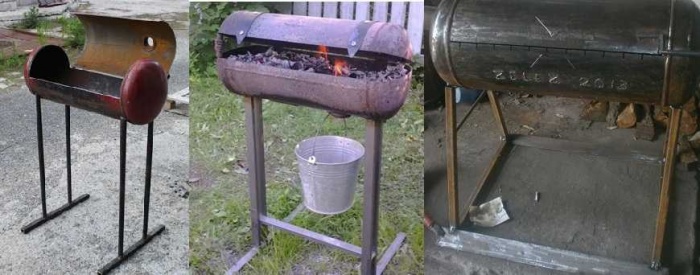

Это самая простейшая конструкция подставки. (На фотографии скорее , чем коптильня, но принцип такой же.) Вы можете придумать для себя какой-то другой вариант.

Для переносной коптильни из газовых баллонов нужно:

• К основанию баллона приварить по периметру 4 болта.
• К четырем ножкам из металлического профиля или уголков приварить гайки.

Во время переноски конструкции, ножки легко отвинтить, а при установке также просто прикрутить.

Изготовление дымохода и топки

На данном этапе получилась прочная конструкция, которую можно использовать как мангал или барбекю. Но чтобы получилась настоящая коптильня из газового баллона, необходим дымоход и топка.

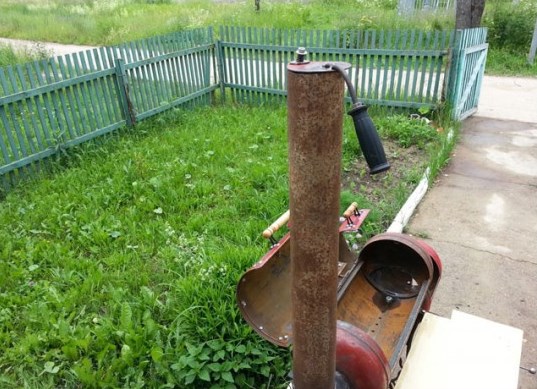

Дымовая труба приваривается сбоку коптильни, в той части, где была срезана горловина. Делается колено из плотных металлических труб, в которое будет вставляться дымоходная труба. Высота дымохода должна составить 1 метр. Такой размер обеспечит оптимальную тягу и тление древесины.

Завершает конструкцию дымохода заслонка. Она необходима для регулировки тяги. Заслонка может быть съемной, как самый простой вариант. Также ее можно сделать встроенной или закрепить металлическим болтом.

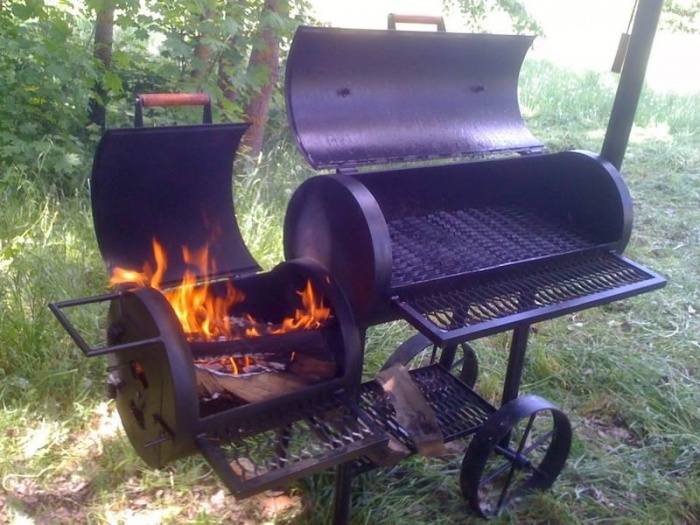

Это вот тоже коптильня, только совмещённая с небольшой плиткой.

Горячее копчение предполагает обработку продуктов горячим дымом, температурой от 70 до 120 градусов. Поэтому важно оборудовать топку, из которой и будет поступать горячий дым. Она будет крепиться к противоположной от дымохода стороне. Проще всего применить для топки ещё один использованный газовый баллон, но только меньший по размеру.

В баллоне делается 2 отверстия. Первое – для закладки щепы, второе – для поддувала. Затем топка соединяется с самой коптильней колосником. Для этого можно применить короткую трубу. Такой переходник необходим для того, чтобы открытый огонь не поступал в коптилку. Если нет маленького баллона, для сооружения топки подойдет плотное железо (4 мм).

Установка решетки и поддона

Помимо всей конструкции в коптильне должна присутствовать решетка для продуктов. Сделать ее просто из стальных прутьев. Или же поискать уже готовую. На решетку будут помещаться подготовленные продукты для копчения. Помимо решетки, можно установить внутри трубку, на которую удобно будет подвешивать рыбу или куски мяса.

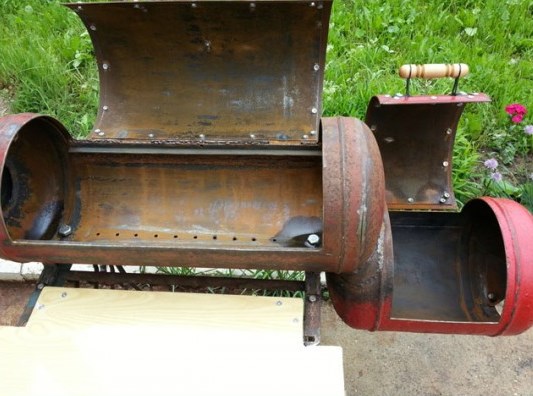

На этой фотографии – топка для коптильни, сама коптильная камера – слева вверху.

Внутри коптильни на низ также следует установить металлический поддон, в процессе приготовления туда будет стекать жир и сок. Чтобы за поддоном было легко ухаживать, лучше застилать его фольгой.

Чтобы регулировать температуру копчения, встройте в крышку конструкции специальный термометр. Для эстетики и удобства можно прикрепить импровизированный столик. На него будут выкладываться продукты.

Отличия горячей и холодной коптильни

Как говорилось выше, происходит при высоких температурах. Время приготовления таким способом может быть от получаса до нескольких часов. Зависит от размеров и видов продуктов. Готовить горячим дымом довольно быстро. Но и сроки хранения таких деликатесов небольшие. Как правило, продукты хранятся не более 7 дней в холодильнике.

При время приготовления длится от 24 часов до нескольких недель. Вкус у таких продуктов более насыщенный и хранятся они намного дольше. Поскольку обрабатываются продукты холодным дымом, с температурой 20-30 градусов, сама конструкция отличается от горячей коптильни.

При конструировании коптилки из баллонов необходимо будет удлинить трубу, которая соединяет топку и коптильню. Труба должна быть не менее 2-х метров, чтобы дым достаточно охладился. Также можно сделать эту трубу съемной. Тогда конструкция будет использоваться для горячего и холодного копчения.

• Обязательно придерживайтесь техники безопасности. Проводите работы на расстоянии от жилых помещений и вдали от открытого огня. Работать с газовыми баллонами опасно.
• Когда ваша конструкция будет готова, для эстетики ее можно покрасить эмалью темных оттенков. Но в последствие аппарат покроется копотью. Так что эту процедуру делать не обязательно.
• Перед началом процесса копчения, обязательно запустите коптилку «вхолостую», без продуктов. Это необходимо, чтобы избавиться от нежелательных запахов, которые в первый раз могут испортить вкус и аромат продуктов.
• Чтобы аромат и вкус копченостей был непревзойденным, используйте щепу фруктовых и лиственных деревьев. Прекрасно подходит яблоня, груша, вишня, черешня, ольха, дуб. Не рекомендуется использовать хвойную древесину, поскольку она имеет слишком специфический аромат.

Вот длинное, подробное видео, как сделать коптильню из двух баллонов:

Обновлено:

2016-10-03

Коптильня из газового баллона является отличным решением обзавестись собственным устройством для копчения продуктов, используя подручные материалы. Достать баллон не сложно, да и процесс изготовления своими руками не потребует особых навыков.

Фото коптильни из газового баллона

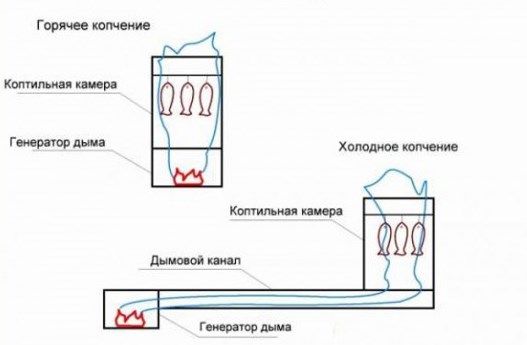

Прежде чем изготовить коптильню из газового баллона, вам необходимо определиться, какой тип копчения вы хотите получить — горячий или холодный.

Разница между ними достаточно серьезная. Процесс копчения того или иного типа требует разного подхода к организации конструкции коптильни.

1. Горячее копчение предусматривает более быстрое приготовление, поскольку температура дыма высокая. Минус горячего копчения в том, что продукты после приготовления ограничены в сроках хранения — не более 20 дней.
2. На холодное копчение уходит 1-3 дня, в зависимости от рецепта, конструкции и продуктов. Зато хранить копчености можно до полугода. Главное отличие холодной коптильни от горячей заключается в том, что топка располагается на удалении 3-4 метров от емкости, где располагаются продукты. Соединены они трубой — дымогенератором. Температура значительно ниже, потому процесс занимает больше времени. Отсюда и название — холодное копчение.

Работа с баллоном

Баллон — это отличный материал для создания коптильни любого типа. Завоевывает большую популярность мангал коптильня из газового баллона, которая позволяет коптить продукты или готовить барбекю на одном устройстве.

Чтобы сделать устройство для копчения своими руками из баллона, сначала потребуется поработать над этой емкостью.

1. Возьмите газовый баллон, который не проржавел и находится в хорошем состоянии. Отыскать их не проблема. Емкость баллона должна составлять от 50 литров.
2. Удалите газ. Пусть газ был полностью использован, и плита уже не работала, определенные остатки там есть. Для этого открутите вентиль, установите баллон вверх дном. Газ должен выйти.
3. На клапан нанесите пену из средства для мытья посуды. Так вы убедитесь, что газ полностью вышел. Если пузырьки появляются, газ еще не стравился до конца.
4. Удалив остатки газа, тщательно промойте емкость чистой водой. Внутри есть всевозможные осадки, частицы газа. Чтобы промыть емкость, отпилите горловину. Обязательно смачивайте инструмент в холодной воде, поскольку повышенная температура может спровоцировать разрыв баллона.
5. Наполните емкость водой через шланг. Потрясите ее, слейте воду. Процедуру желательно повторить несколько раз, иначе при приготовлении будет исходить неприятный запах, передающийся на продукты.
6. Следующий шаг — изготовление крышки. Закрывая такую крышку, вы превращаете баллон в коптильню, а при открытой крышке можно приготовить барбекю.
7. Сделайте разметку на боковине емкости, по которой будет осуществляться вырезка болгаркой. Оставьте место для крепления петель крышки. Ни в коем случае не пилите боковые кольца баллона.
8. Теперь установите петли, зашлифуйте все срезанные участки, чтобы не порезаться. Да и сама коптильня будет выглядеть привлекательнее.
9. На внешней стороне дверок установите ручки, которые не будут нагреваться.
10. Соедините дверцы с баллоном.
11. Просто лежать на земле коптильня не должна. Для нее устанавливают ножки или опирают на подставку.
12. Подставку и ножки можно собрать из подручных материалов. Не редко для коптильни берут старый стол, вырезают часть столешницы.
13. Если хотите получить более изысканную конструкцию своими руками, соберите столик из металлических профилей, новой столешницы.
14. Коптильня должна надежно опираться, не расшатываться при приготовлении пищи.

Топка и дымоход

Сложно представить себе коптильню или комбинированную коптильню-мангал без дымохода и топки. Тут начинается основное различие между холодным и горячим способом копчения.

• Дымоход соединяется специальным металлическим коленом-трубой через вырезанную горловину. Высота дымохода зависит от размеров конструкции, но желательно делать его выше собственного роста. Так тяга окажется эффективнее, и вы не будете страдать от идущего в глаза дыма при приготовлении продуктов;
• Обязательно предусмотрите заслонку на трубе, которая позволит контролировать количество выходящего дыма;
• Если говорить про топку, то ее можно сварить из листов металла толщиной 4 миллиметра, либо взять газовый баллон меньшего объема;
• Коптильню и топку соединяют с противоположной от горловины стороной, где также выполняется отверстие. Оно позволяет объединить конструкцию и обеспечить поступление дыма из топки;
• Между топкой и коптильней устанавливается колосник, иначе открытый огонь не позволит должным образом приготовить продукты;
• Длина трубы от коптильни до топки непосредственно влияет на то, какой тип копчения вы получите. Некоторые делают своими руками две съемные конструкции. По принципу конструктора, они меняются местами, когда хочется приготовить рыбу, мясо, овощи холодного или горячего копчения;
• Удаленная на несколько метров от коптильни топка позволит готовить продукты методом холодного копчения. При прохождении дыма по трубе, он будет остывать до 20-25 градусов;
• Внизу коптильни установите лист металла, заверните его в прочную фольгу. Эта конструкция позволит собирать жир. Менять фольгу рекомендуется после каждого приготовления, чтобы старый жир не испортил вкус новой партии вкусняшек;
• Если коптильня стационарная, есть смысл дополнительно соорудить столик, где вы сможете подготавливать продукты к процедуре копчения.

Как вы поняли, собрать своими руками коптильню горячего или холодного копчения, либо совместить в одном устройстве барбекю и два типа коптилен — задача не сложная. Тут главное проявить терпение, определиться с конструкцией до того, как начали готовить баллон.

В процессе постройки коптильни своими руками и ее эксплуатации могут возникать определенные вопросы. На некоторые их них мы хотим дать вам ответы.

1. После завершения строительства коптильни своими руками из обычного газового баллона, покройте ее черной эмалью. Она придаст конструкции завершенный внешний вид.
2. По мере использования коптильни, корпус обязательно будет пачкаться копотью. На качество приготовления пищи она никак не влияет, потому волноваться за чистоту не стоит.
3. Вымывая коптильню из баллона металлическими щетками, вы снимите эмаль и спровоцируете образование ржавчины. Так что лучше пусть коптильня будет покрыта копотью.
4. Перед первым приготовлением копченых продуктов в новой коптильне, сделанной своими руками, обязательно проведите холостую топку. Так вы полностью удалите все посторонние запахи, потому первая порция рыбы или мяса вас точно не разочаруют. Многие не чистят баллон, начинают коптить. Вкус получается отвратительным, из-за чего человек разочаровывается в домашнем копчении. А всего-то надо был помыть и протопить устройство.
5. Для идеального копчения подходят опилки лиственных и фруктовых деревьев. Никакой хвои. Ее смола будет делать продукты горькими при копчении.
6. Очищайте топку и днище коптильни периодически, чтобы старые продукты сгорания не испортили вкус продуктов.

Завалявшийся газовый баллон — это не просто металлолом. При желании из него можно соорудить великолепную коптильню. Домашнее копчение — это вкусно и дешево, если сравнивать с нынешними ценами на копчености в магазинах.

Газовый баллон - один из лучших материалов для изготовления коптилен. И сделать это довольно легко, если точно следовать инструкциям.

А получившуюся в результате конструкцию можно использовать не только по прямому назначению, но еще и в качестве барбекю или мангала.

Выбор газового баллона

Для устройства универсальной и высокопроизводительной коптильни понадобится пустой газовый баллон среднего размера .

Наиболее часто в этих целях используют изделия «АГ-50 » объемом 50 л . Это во всех отношениях отличный выбор:

• толстые металлические стенки будут долго удерживать тепло ;
• обтекаемая форма способствует лучшей циркуляции дыма ;
• внушительный вес обеспечивает устойчивость (на подставке).

Важно! Даже в пустом баллоне всегда остается конденсат , который нужно слить. Эта жидкость имеет неприятный и въедливый запах, трудно выветривающийся с любых поверхностей, поэтому сливать ее нужно подальше от жилых строений , в какую-нибудь емкость, закрывающуюся крышкой.

Подготовка баллона к эксплуатации в качестве мангала-коптильни

Чтобы подготовить баллон, требуется открыть вентиль и выпустить весь оставшийся газ . Затем вентиль спиливают — не торопясь, используя ножовку по металлу. Во избежание перегрева периодически поливают место реза холодной водой. Из баллона сливают жидкость.

Если она вытекает неохотно, для ускорения процесса рядом с горловиной высверливают отверстие диаметром 2—4 мм . Далее с помощью шланга в емкость заливают воду и оставляют отстаиваться на сутки. На следующий день отверстие в баллоне плотно закрывают, вбивая в него деревянный брусочек.

Начиная с этого момента можно приступать к работам, которые необходимы для получения желаемого варианта коптильни.

Проект коптильни из баллона

Возможны несколько вариантов устройства коптильни из газового баллона. Они отличаются по нескольким параметрам:

• местонахождение топки ;
• обустройство дымовой камеры (способ и место установки решеток и крючков);
• местоположение и оформление дверцы ;
• способ подачи и отвода дыма .

Топку можно сделать из другого баллона меньшей емкости, приварив ее непосредственно к коптильной камере. Если нет второго баллона, можно соорудить топку из металлических полотен и соединить ее с баллоном с помощью трубы.

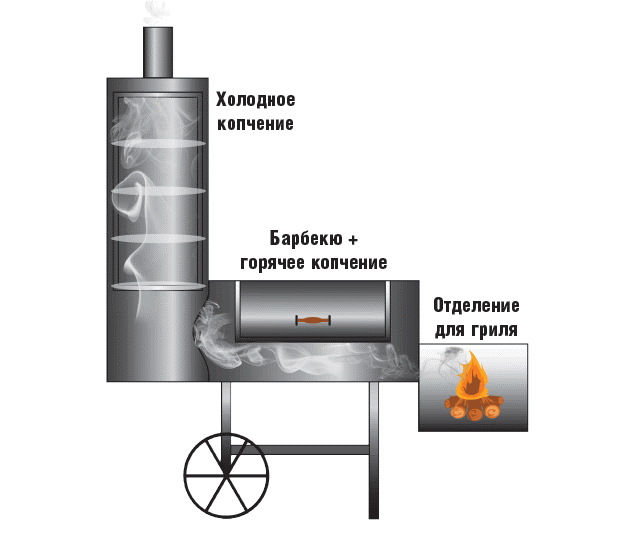

Фото 1. Схема, поясняющая принцип, по которому в одном изделии сочетаются коптильня, мангал-гриль и барбекю.

При выборе второго варианта появляется возможность сделать универсальную коптильню , которая при короткой трубе (дымоходе) будет работать как устройство для горячего копчения, а при удлинении (наращивании) трубы — как для холодного.

Подставки под коптильню

Из газового баллона можно сделать как стационарную, так и переносную коптильню. В любом случае потребуется подставка (станина), так как округлая емкость неустойчива, несмотря на ее тяжелый вес. Хорошо зарекомендовали себя как съемные, так и несъемные (приваренные к баллону) опоры.

Если наиболее желателен первый вариант, то проще всего поступить следующим образом:

• высверлить в стенке баллона 2 расположенных на одной линии отверстия под болты диаметром 10 мм ;
• сварить из металлических уголков или профильных труб подставку на ножках по типу мангала (оптимальные размеры конструкции 60х25 см );
• приварить вдоль опоры полосу металла ;
• положить баллон и отметить на полосе местоположение отверстий под болты;
• высверлить в полосе отверстия (аналогичные тем, которые имеются на емкости);
• приварить с нижней стороны полосы гайки под болты диаметром 10 мм так, чтобы они находились точно под отверстиями;
• уложить баллон на опору и вкрутить болты сквозь все 4 отверстия (в емкости и на полосе).

Можно сделать станину еще более простым способом : сварить из отрезков профильной трубы «столик» размером 60х25 см , и сверху к нему приварить еще два отрезка трубы, каждый длиной 60 см . В пространство между ними укладывают емкость. К каркасу подставки можно приварить дополнительные упоры: отрезки трубы, расположенные под уклоном в сторону емкости.

Несъемная подставка изготавливается так: к емкости привариваются ножки из металлических уголков требуемой длины.

Вам также будет интересно:

Чертеж и фото готовых конструкций

Фото 2. Чертеж мангала из газового баллона с пояснениями. Чтобы конструкция также работала как коптильня, нужно сделать топку.

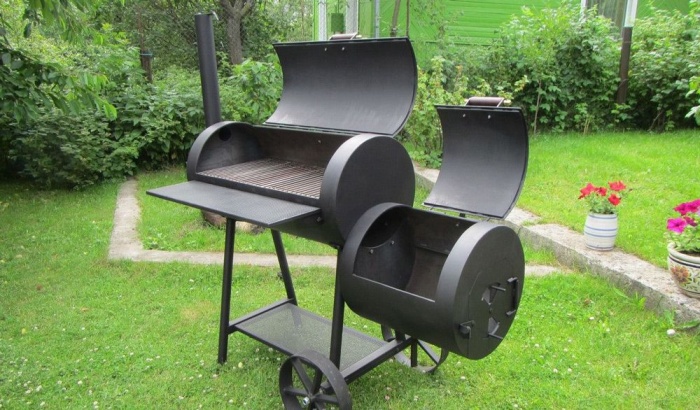

Фото 3. Проблему громоздкости и недостаточной мобильности такого мангала-коптильни можно решить оригинальным способом.

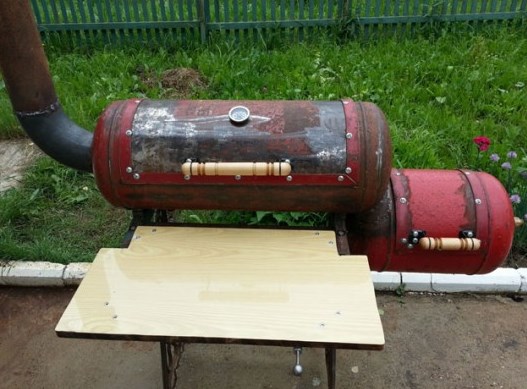

Фото 4. Законченную конструкцию из двух баллонов украшают на свой вкус: например, делают похожей на паровоз.

Инструкция по изготовлению коптильни своими руками

На этапе подготовки баллона в него заливают воду, после чего отверстие плотно закрывают, вбивая в него брусок. В этом состоянии и производят распиловку металла. Вода в емкости предотвращает случайное возгорание. Для выполнения задачи используют болгарку с диском по металлу толщиной 2,5—3 мм .

Важно! При распиловке баллона с водой нужно подставить под него любую подходящую емкость, в которую будет сливаться жидкость при выполнении первого реза. После получения нужного отверстия сливают всю воду.

Для устройства коптильни понадобятся:

1. Две дверные петли, с помощью которых будет закрываться и открываться дверца.
2. Ручка для дверцы.
3. Колено.
4. Трубы.
5. Решетка.
6. Крючки для подвешивания продуктов.

Этапы работ

Шаг 1 . Спиливают верхнюю часть горловины с краном.

Шаг 2 . Сливают воду.

Шаг 3 . Отпиливают заднее кольцо, которое было нужно для устойчивости баллона в вертикальном положении. Как правило, это кольцо приварено не по всей окружности емкости, а в нескольких местах. Нужно найти их и распилить.

Шаг 4 . На каждом баллоне имеется линия шва, который проходит вдоль него, от нижней части к верхней. Этот шов послужит ориентиром для выполнения разметки. Алгоритм действий:

• берут рулетку , отмеряют от линии шва 24 см ;
• ставят отметку маркером или простым карандашом;
• находят точку на противоположном конце баллона, проводят между ними ровную линию;
• отступают по 3 см от каждого шва , проходящего по окружности баллона по направлению к его центральной части, и проводят линии (должны получиться два «кольца», по одному в верхней и нижней части).

Шаг 5 . Делают прямой рез вдоль той линии, которая проходит по всей длине баллона, но начинается и заканчивается у прочерченных ранее окружностей рядом с горловиной и дном (т.е. не доходит до швов).

Шаг 6 . По обеим сторонам от реза крепят дверные петли так, чтобы они работали на открытие-закрытие.

Шаг 7 . Отмеряют рулеткой от линии реза желаемую ширину дверцы. Проводят линию.

Шаг 8 . Делают пропилы вдоль этой линии и по боковым линиям вдоль окружности, но немного не допиливают дверцу, чтобы она пока находилась в зафиксированном на баллоне положении.

Шаг 9 . Приваривают к дверце ручку.

Шаг 10 . Завершают распиливание дверцы и открывают ее.

Шаг 11 . Чтобы в процессе эксплуатации коптильни дверцу не повело, с внутренней стороны к ней приваривают два металлических прутка, расположенных по ее ширине.

Шаг 12 . К отверстию в горловине емкости, образовавшемуся после спиливания крана, приваривают колено из трубы, сечение которой соответствует диаметру отверстия. В это колено будет устанавливаться труба дымохода, в верхней части которой крепят заслонку. С ее помощью регулируют выход дыма.

Шаг 13 . На дне баллона вырезают окружность, к которой приваривают трубу, идущую от топки.

Шаг 14 . Сооружают топку, выбрав любой из предложенных выше способов.

Шаг 15 . Собирают все узлы коптильни в единую конструкцию.

Летний отдых за городом ассоциируется с приготовлением блюд на костре, поэтому у многих дачников есть добротная конструкция для приготовления вкусного шашлыка и овощей на свежем воздухе. Ее можно купить в магазине в готовом виде, заказать у мастеров или сделать своими руками. В последнем случае необязательно использовать дорогие металлические листы, подойдут и подручные средства.

В качестве экономичного варианта предлагаем пошаговую инструкцию по изготовлению мангала-коптильни из газовых баллонов. Если же вам нужна конструкция с барбекю, то необходимый порядок действий изложен в статье: « ».

Теперь рассмотрим детальнее все нюансы.

Какие баллоны подойдут для обработки

Хорошо пригоден для мангала баллон, внешне не подверженный коррозии, без остатков газа, фреона внутри. Оптимальный объем – 50 л, длина – 0,85 м, диаметр – 0,3 м.

Одно из главных его преимуществ – прочность металла. Средняя толщина стенок его корпуса – 3 мм и выше. Для сравнения: толщина металла покупных – 1–2 мм.

Установка из такого материала не прогорит. Его просто сделать стационарным или переносным. Минимальный срок его службы от 15 лет. В такой конструкции не надо принудительно тушить огонь, а просто перекрыть доступ воздуха, и пламя постепенно угаснет.

Мангал-коптильня состоит из двух частей:

• дымогенератора;
• мангала.

Чтобы получить полноценную конструкцию, лучше запастись двумя газовыми баллонами – для коптильни понадобится отдельная колба.

Благодаря цилиндрической форме баллона, корпус мангала практически готов, что существенно снижает время и трудоемкость работ.

Более сложна конструкция комплекса типа «паровоз». Для его сборки нужны несколько бочек, магистральные трубы и газовые баллоны. Состоит он из четырех частей: барбекю, гриля, коптильни, мангала.

Порядок изготовления мангала-коптильни из баллона

Каждая из его частей должна иметь разные условия для приготовления блюд. Рекомендуемые размеры конструкции:

• высота с учетом расстояния 18–20 см от мяса до жара;
• длина выбирается произвольно, но между шампурами должны быть промежутки в 10 см;
• стандартная ширина – 25–40 см.

Что касается дымогенератора, то от типа соединения с жаровней зависит тип копчения.

Приступим к приготовлению пищи

Выделяют:

1. Холодное . Дым охлаждается внутри трубы и постепенно в течение 1–2 суток поступает в камеру с продуктами. Срок хранения блюда после обработки составляет от 2 месяцев до полугода.
2. Полухолодное . Для этого вида копчения лучше взять трубу длиной 2 м и расположить ее между дымогенератором и камерой. Копчение длится до 2 суток.
3. Горячее . Обе части конструкции находятся рядом, так что весь процесс сокращается до 6–8 часов, но и срок хранения продуктов не превышает 2 месяцев.

Стоит заранее продумать, какое блюдо должно получаться на выходе.

Подготовка инструментов

Когда вопрос с коптильной установкой решен, приступаем к подбору необходимых инструментов, а это:

• сварочный аппарат с защитной маской «хамелеон»;
• болгарка;
• газовый, разводной ключ;
• труба (для дымохода);
• электродрель и набор сверл по металлу;
• гаечные ключи;
• петли;
• болты с гайками;
• ручки.

Фото: необходимые иснтрументы по работе с металлом

И конечно, основной рабочий материал – баллон из-под газа объемом 50 л.

Работа со сваркой и болгаркой требуют опыта и умений. Если их нет, лучше пригласить специалиста. Любые эксперименты в этой ситуации травмоопасны.

Составление чертежа

Мангал-коптильня из газовых баллонов требует грамотного проекта. Можно подготовить примерную схему на бумаге, но лучше сделать ее в одном из графических редакторов, изобразив готовый вариант в формате 3D.

Схема мангала из пропанового баллона

О каких правилах техники безопасности нужно помнить

В начале эксплуатации баллонной емкости под давлением следует выполнить несколько требований:

Воду следует выливать на участки грунта без растительности. При работе с болгаркой нужно надеть защитные очки, маску, костюм, чтобы в случае отскока не повредить руку или другую часть тела.

Полученные части прокалятся на костре, остынут, и прибор можно будет собирать.

Делаем детали для конструкции

Необходимо заранее подготовить все важные элементы конструкции:

Дополнить конструкцию можно приваренным навесом от дождя.

Резка баллона

Фото: резка баллона – подготовка емкости под мангал

Другой вариант – выполнить разметку и аккуратно вырезать:

1. Отверстие для дымохода . Делается вверху баллона сбоку горловины.
2. Вход для дымогенератора . Если выбран горячий тип копчения, то труба врезается снизу жаровни в овальное отверстие и идет горизонтально. Если холодный, то труба меньшего диаметра, длины. Проем под врезку круглый.
3. Крышку . Длина равна размерам баллона. Ширина – 1/3 диаметра емкости. Крепится на петлях и приваривается.
4. Прорези под шампура . Делаются с двух сторон мангала, напротив друг друга.

Чтобы получить дымогенератор, нужно:

1. Обрезать емкость до высоты в 50 см.
2. Приварить днище.
3. Вверху сделать проем для соединения с мангалом.
4. Вырезать крышку.
5. Разместить внутри решетку для опилок.

Создание такой установки потребует замены стандартных боковых отверстий мангала на люк снизу корпуса, а оставшийся кусок баллона станет заслонкой.

Тематический материал:

Сборка и сварка узлов

Чтобы избежать деформации и усилить конструкцию внутри, по краям привариваются металлические уголки.

Сборка всех частей производится в следующем порядке:

1. Мангал устанавливается на подставку или к нему крепятся ножки.
2. Снизу жаровни приваривается корпус коптильни, который также имеет подставку.
3. В верхнюю часть мангала монтируется дымоход.

После завершения сварочных работ выполняется проверка тяги.

Покраска и декорирование готовой конструкции

Собранный мангал-коптильня имеет не очень привлекательный вид. Заметны сварные швы, следы работа болгарки. Чтобы конструкция выглядела эстетичнее, можно покрыть ее термостойкой краской, которая выдерживает температуру до +700 0 С. В выборе оттенка ограничений нет, но многие склоняются к классическому черному цвету, поскольку на поверхность будет оседать гарь, сажа от огня, а этот цвет хорошо их маскирует.

Интересно смотрятся вьющиеся элементы ковки на ножках, крышке, ручках. Если же к установке добавить колеса, то ее можно будет удобно и быстро переставлять с места на место. Расположенная рядом поленница сэкономит время на доставку дров, а разделочный стол, находящийся поблизости, упростит процесс приготовления пищи.

При желании и должном умении мангал-коптильню легко превратить в уникальное украшение усадьбы, которое соберет вокруг себя дружную компанию, порадует деликатесами.

Если вы покушаете домашнее мясо или рыбу, которую коптили самостоятельно, и сравните ее с покупными продуктами, то вы сразу же заметите разницу. И дело не только в качестве копчения или его типе, но и в самой свежести продукта. Как приятно его достать из коптильницы и сразу же начать трапезничать. Чтобы воплотить эту мечту в реальность, нужно немногого — сделать ее своими руками. Необязательно бежать на рынок и вываливать кругленькую сумму. Если у вас есть старый газовый баллон, то технология сооружения будет совсем не затратной.

Эта статья посвящена теме создания коптильни из газового баллона. Вы узнаете технологию, виды копчения и пошаговою инструкцию по конструированию изделия. К тому же мы предоставим вам фото и видео, которые помогут упростить задачу.

Понятие горячего и холодного копчения

Если вы впервые будете работать с коптильней, то эта информация будет вам полезна. Ведь от вида копчения зависят конструкционные особенности нашей коптильни из газового баллона. Если говорить просто, то копчение может быть холодным ли горячим. Само название уже немного говорит о принципе работы коптильни из баллона.

К примеру, горячее копчение происходит непосредственно вблизи открытого источника огня. Температура обработки продуктов в коптильне достигает 40-120 градусов. При такой температуре содержимое коптильни будет сочным, вкусным и готовым к употреблению сразу же. К тому же время, которое потребуется для приготовления того или иного рода продуктов, колеблется от 40 минут, до нескольких часов.

А вот что касается метода холодного копчения в баллоне, то здесь все немного иначе. Источник огня немного удален от коптильни. От топки к ней присоединяется труба, по которой охлажденный дым направляется в коптильню. При такой обработке мясо или рыба будут готовиться дольше, пропитываясь дымом. Все дело в температуре, которая находится в пределах 40 градусов. Время копчения может достигать несколько дней. Зато плюсом является то, что эти продукты могут храниться длительный срок в 2-6 месяца. Если вы любите чернослив, то знайте, что его делают именно холодным способом копчения.

Ниже приводится схема, которая поможет вам разобраться в этих понятиях. Остается только выбрать, какой именно метод копчения вы предпочитаете.

Обратите внимание! Радует то, что коптильня из газового баллона своими руками может быть сделана любым из способов. Отличается только масштаб работ и некоторые особенности конструкции.

Делаем коптильню из газового баллона: подготовка баллона

Прежде чем начать работу, вам нужно подготовить все для нее необходимое. Давайте для начала рассмотрим список инструментов и материалов, без которых создать коптильню из баллона не получится:

• непосредственно газовый баллон АГ-50 с емкостью больше 50 л;
• ножовка по металлу;
• болгарка;
• труба для дымохода;
• угольник;
• рулетка и мел;
• напильник;
• металлические уголки;
• петли;
• болты и гайки;
• дрель;
• ручка для крышки;
• прутья арматуры.

Вот и все, что потребуется. Набор простой, вы легко сможете достать каждый элемент. Что же делать дальше? Займемся самим баллоном для коптильни.

Совет! Ваш баллон должен быть в сносном состоянии. Если он старый и уже сильно поржавел, не используйте его. Или купите другой, или возьмите у знакомых, которым он не нужен. То же касается и сильно поврежденных баллонов. Тогда вы гарантируете длительный срок службы и ваши усилия будут ненапрасными.

Рассмотрим 3 шага, которые входят в подготовку по созданию коптильни из баллона:

Вот и все, на этом подготовительные работы заканчиваются. В итоге вы имеете абсолютно чистый баллон без газа с дыркой. Именно такая тара нам нужна. Приступим к дальнейшим шагам.

Создание крышки коптильни из баллона

Безопасный для жизни баллон готов к нарезке. В нем нужно сделать люк или крышку, которая будет закрываться и открываться. Эта часть коптильни будет подвижной, поэтому лучше работать аккуратно. Инструкция такая:

Создаем подставку или ножки для коптильни из баллона

Начнем с того, что высота конструкции обычно не превышает стандартные размеры кухонного стола. Это размер от 85 до 100 см. Кроме того, вы должны заранее выяснить, будет ли ваша коптильня стационарной или переносной. Это важно, когда речь идет о создании ножек. В качестве подставки можно использовать металлические уголки, из которых сооружается подобие козла или стола. Да и сами ножки вы можете создать из тех же уголков.

Важно! Не забывайте, что сам баллон имеет большой вес. А если его еще и наполнить продуктами для копчения, то он увеличится еще больше. Вот почему нужно делать коптильню устойчивой. Каждую деталь конструкции требуется качественно приваривать или закреплять друг к другу. Проверяйте качество сборки сразу же на месте.

Гораздо быстрее и проще сооружать стационарную конструкцию. Все что потребуется для работы — это 4 металлических уголка и сварочный аппарат. Сами уголки соединяются перпендикулярно к баллону и фиксируются ко дну при помощи сварочного аппарата. Единственный нюанс — вам нужно иметь опыт работы с оборудованием или же попросить кого-то из знакомых помочь в этом.

Что касается схемных ножек, то здесь немного сложнее. Ваша задача заключается в том, чтобы просверлить в дне отверстия и вставить в них болты. Делается все так, чтобы резьба была направлена наружу. А к самим ножкам привариваются гайки. Теперь, в случае надобности, вы можете прикрутить эти ножки к баллону. Остается только дополнительно снабдить нижнюю часть металлической опорой, чтобы ножки были более устойчивые. Делать это нужно как в первом случае, так и во втором.

Создаем топку и дымовую трубу

Теперь технология создания может отличаться, если говорить о виде копчения. Конструкции могут быть совершенно разными. Сначала давайте рассмотрим создание коптильни горячего копчения.

В месте, где уже сделан спил клапана, нужно сделать отверстие, идентичное по диаметру с вашей трубой под дымоход. Наметьте круг и вырежьте его при помощи болгарки. Отверстие под дымоход готово. Можете вставить в него трубу и заварить. Сверху нее делается заслонка, благодаря которой происходит регулировка количества дыма. Ее можно сделать съемной или прикрепить на болтик.

С другой боковой части нужно вырезать отверстие, через которое вовнутрь будет попадать дым из топки. Саму же топку можно сделать из того же баллона, только разрезанного и уменьшенного. Или же используйте листовой металл (от 4 см) и кирпич. Что именно делать — решайте сами. Топка должна иметь два отверстия: для помещения дров и для поддувала. Саму топку и бак соедините трубой.

Теперь внимание! Если вам нужна коптильня горячего копчения, то сама труба должна быть короткая, а топка с источником огня близко. А для коптильни холодного копчения трубу удлиняют, а топку устанавливают дальше. Внизу баллона поставьте лист из толстого металла, заранее обернутый фольгой. Он будет служить сборником жира. Саму фольгу вам придется менять каждый раз после копчения. Осталось только установить металлические опоры, которые делаются из арматуры. На них будут располагаться продукты. Можете даже сделать решетку. Вы сделали это. Ваша коптильня сделана и готова к новым испытаниям. Наслаждайтесь результатами своего труда.

Обратите внимание! Практически по такому же принципу создается коптильня из газовой плиты своими руками, холодильника или из бочки.

Заключение

Вам понравился этот способ создания коптильни? Если да, то можете собирать все нужное и приступать к работе. Как видите, ничего сверхъестественного здесь нет, нужно только следовать инструкции. Зато, спустя день, у вас уже будет готовая коптильня из баллона. Теперь наслаждаться копченостями можно не только по праздникам, но и в любое время. А качество копчения будет просто отличным. Можете пригласить своих друзей и родных, чтобы первыми опробовать свою коптильню. А благодаря этому видео, у вас не возникнет никаких вопросов по созданию.
