Виды колунов для дров и их изготовление. Как сделать дровокол своими руками – доступные инструкции с чертежами и фото Пружинный дровокол

26.06.2020

Заготовка топлива для отопления дома в зимний период является важным и ответственным мероприятием. Много сил отнимается во время ручной рубки дров. Чтобы ускорить и облегчить процесс, хозяева зачастую максимально механизируют операции. В частности можно изготовить для домашнего пользования дровокол своими руками. Покупка такого аппарата потребует существенных финансовых затрат, а самодельный дровокол обойдется дешевле и будет оптимизирован под конкретные условия использования.

Качественное горение поленьев в твердотопливной печи зависит не только от породы дерева, но и от физических параметров поленьев, к которым относится:

длина заготовки;
диаметр полена;
форма.

Чрезмерно толстые заготовки будут долго разгораться и могут даже не полностью перегореть. Слишком маленькие и тонкие дрова быстро перегорят, не отдав достаточное количество тепла помещению. В подобной ситуации выручит собранный дровокол своими руками, чертежи, фото, инструкции для которого готовятся заранее.

Классификация оборудования

Перед тем, как сделать дровокол гидравлический своими руками либо в гаражных условиях собрать механический дровокол своими руками, стоит определиться с типом конечного устройства. В каждой конструкции имеются свои достоинства и недостатки. Однако, подобное устройство для колки дров окажется более выгодным в финансовом плане, чем приобретенное в строительном магазине.

По типу установки заготовки оборудование делится на две группы:

Горизонтальный тип. Бревно укладывается на станину горизонтально и перемещается вдоль своей оси по направлению к рабочему инструменту. Готовый самодельный аппарат может быть разработан с обратным действием, когда сама режущая часть внедряется в неподвижное зафиксированное бревно.
Вертикальный тип. В заготовку режущая часть входит вертикально. При данном позиционировании требуется фиксация бревна. В некоторых случаях это делается руками либо специальными приспособлениями.

Комбинированный тип. Встречается достаточно редко в самодельных схемах. Востребован в промышленных условиях на деревообрабатывающих предприятиях.
Выбирая способ, как сделать дровокол своими руками, необходимо подбирать тип привода для оборудования:
За счет работы бензиновых или дизельных аппаратов. Такие варианты являются наиболее распространенными из всех автономных самоделок. Они являются высокоэффективными и благодаря своей мобильности могут использоваться максимально близко к источнику сырья.
Дровокол механический является достаточно надежным оборудованием и применяется в случае выполнения относительно небольшого объема работ. Самодельный механический агрегат нуждается в небольшом количестве материалов, что является его преимуществом перед остальными типами конструкций.

Дровокол ручной своими руками на электротяге является стационарным. Однако, при подобной схеме исполнения пользователь получит менее производительное устройство.

Ключевым элементом в конструкции любого агрегата, включая гидравлический дровокол, изготовленный своими руками, является форма колуна - рабочей части станка. Колун бывает следующих форм:

Клиновая форма. Клин врезается с большой скоростью между деревянными волокнами и расщепляет заготовку на две части.

Крестообразная форма. Для работы аппарата требуется большое усилие, чтобы войти между волокнами и поделить заготовку на четыре и более частей.
Винтовая (конусная) форма. Рабочая часть с нарезанным винтовым профилем на конусе вкручивается между волокнами и расщепляет таким образом заготовку.

Разновидности приспособлений

Перед тем, как приступить к работе, желательно определиться с видом оборудования, которое классифицируется по нескольким признакам:

наличие двигателя - это могут быть пружинные колуны, независимые от электричества, гидравлика, бензиновый или электрический агрегат;
собственно конструкция - вертикальная, горизонтальная, смешанного типа, реечная или конусная;
способ раскола дров - с помощью винтовой пары, по принципу шурупа, воздействие пневматики или гидравлики.

Самый простой дровокол состоит из стационарного стола, консоли и стойки.

Для работы конусного агрегата понадобится уже двигатель с соответствующим оснащением, приводной вал и рабочий орган, соединенный с механизмом цепью или ремнем передачи.

Для нормальной работы реечного дровокола нужны двигатель, приводной вал, цепная или ременная передача, шестерня и рейки. По самостоятельной сборке это сложная конструкция, принцип работы которой сводится к преобразованию крутящегося вала в последовательное движение рабочей части.

Если речь идет о небольшом объеме деревянного топлива, то с этим справится простая конструкция - механический или гидравлический дровокол. Помимо того, что сама сборка не требует исключительных знаний, они легко разбираются и работают без двигателя и сложной оснастки. Такого объема хватает для камина, бани, которой пользуются изредка, и дружеских посиделок у костра. Если же нудно заготовить дрова для отопления дома зимой или для нормальной работы теплицы на печном отоплении, механики будет недостаточно. Для этих целей покупают, как правило, бензиновые или электрические дровоколы.

Механический пружинный аппарат

Наименее затратной в изготовлении является механическая схема. Усилие в ней формируется за счет пружины. Станина из металлических квадратных профилей базируется в это время на горизонтальной плоскости. Торец заготовки упирается в расположенный внизу колун.

Устройство состоит из нескольких элементов:

консоль;
опорный стол;
стойка.

ВИДЕО: Очень простой, но эффективный механический колун

Винтовые колуны

В последнее время весьма популярными стали агрегаты с конусной винтовой рабочей частью. Это связано с относительной простотой их изготовления и удобным обслуживанием. Подобная конструкция требует предварительного составления подробной схемы, чертежа либо образмеренного эскиза.

Составными элементами ручного дровокола такого типа являются:

станина, сваренная из строительного металлического профиля и листового железа;
силовая установка в виде мотора на электротяге или жидком топливе;
привод цепной со звездочками и цепью или ременной со шкивами и ремнем;
вал с винтовым конусом, закрепленный в подшипниках качения;
упор для заготовки.

Конус изготавливается из стали марок ст45 или 40Х. Желательно готовое изделие закалить, чтобы придать ему необходимую твердость.

В процессе изготовления и сборки необходимо руководствоваться некоторыми правилами безопасности:

категорически запрещено по правилам безопасности использовать насадку напрямую с мотором без понижающего редуктора, которым обычно вступает цепной привод или установленный редуктор с шестернями;
монтаж электрического блока должен проводиться в соответствии с основами безопасности;
для ременной или цепной передачи требуется защитный кожух, чтобы предотвратить захватывание приводом обшлага рукавов и пр.;
оптимальной является скорость вращения рабочей части около 250 об/мин;
опоры вала предпочтительней крепить не сваркой, а винтами.

Чтобы повысить мобильность изобретения, стоит установить всю конструкцию на колеса. При этом необходимо позаботиться о наличии тормозной системы. Стоит учитывать, что при значительном снижении скорости вращения уменьшается производительность оборудования, а повышение сказывается на безопасности.

Как сделать гидравлический дровокол

Внутри гидроцилиндра рабочие жидкости способны создавать существенно большие усилия, чем это возможно для винтовых пар. В связи с этим нередко данное оборудование применяется в качестве толкателя заготовки к колуну.

Чтобы в домашних условиях сделать самодельный гидравлический дровокол с минимальными затратами, можно использовать для данных целей гидродомкрат.

Принцип работы такого устройства заключается в том, чтобы на стационарно установленное лезвие надвигать деревянную заготовку. Для этого гидравлический толкатель перемещается по направляющим из швеллеров к ножу.

Преимуществом данной конструкции перед электрической схемой является то, что во втором случае электропривод будет толкать пенек даже при высоком сопротивлении, что способно привести к сгоранию мотора. Гидравлика наращивает силу постепенно и во время достижения значительного сопротивления может оставаться на месте, не ломая конструкцию и не причиняя иного ущерба станку.

Большинство гидравлических аппаратов работает в горизонтальном виде, однако, принципиальная схема обоих типов является одинаковой. Развиваемое усилие составляет около 3-5 т и зависит от используемого цилиндра. Для бытовых условий данной мощности вполне хватает. Считается, что такой тип является более эффективным, чем винтовая конструкция.

ВИДЕО: Как сделать колун своими руками

Деревенским жителям, у которых нет удобств, привычных для горожан, и центрального отопления, приходятся отапливать дома традиционными дровяными печами. А дрова – это вещи из древесины, потому их дровами и называют. Чтобы загрузить ими печь, необходимо распилить длинное бревно на чурки, а их, в свою очередь, расколоть на поленья. Колоть дрова можно и топором, но гораздо удобнее использовать для рубки дровокол своими руками самодельный механический.

Самый трудоемкий этап всего процесса заготовки дров – это раскол чурок. И для этого как раз используется такой инструмент, как дровокол. На Руси дровоколом называли человека, рубящего дрова для печи колуном или топором. Безусловно, в возрасте 20, 30 или 40 лет мужчина легко с этим справляется. Хорошенько замахнуться, сильно ударить – и все дела! Но годам к 50 даже человеку, с детства приученному к физическому труду, уже нелегко махать колуном, а потому и возникла необходимость в приспособлении для колки дров, способном облегчить труд.

Сегодня обзавестись дровоколом легко. Его можно купить в магазине (подобные инструменты производятся многими компаниями), но у рядового сельского жителя далеко не всегда есть средства на его приобретение.

В таком случае остается один выход – сделать это полезнейшее приспособление своими руками , благо фотографий самодельного дровокола в Интернете можно найти великое множество.

Обратите внимание! Механические дровоколы бывают различных типов – ручные, пружинные, конусные. Однако все они значительно облегчают труд (в большей или меньшей мере).

Нюансы раскалывания древесины

Итак, мы выяснили, что дрова можно колоть различными способами. Как правило, для этого производят удары топором с целью расщепить отпиленный кусок бревна, причем удары наносятся по торцу.

Массивный клин (а топор имеет форму клина) вгоняется в чурбак. Если тот мягкий и без сучков, то клин войдет внутрь даже при относительно незначительном физическом усилии. Волокна древесины раздвинутся под воздействием тангенциальных усилий, а тело чурбака расколется на две части.

В случае небольшого угла при вершине показатель тангенциальных сил окажется меньшим, зато клин глубже проникнет внутрь. Тем не менее, будет недостаточно разрушающего усилия, и топор заклинит в появившейся трещине. А если угол будет менее острым, то возрастут касательные силы и древесина, как результат, расколется.

На заметку! Вязкость древесины будет зависеть от целого ряда факторов. Лабораторно доказано, что угол клина при вершине для большинства пород дерева должен составлять 25-30°. В таком случае рубящие свойства клиновидного инструмента будут наилучшими.

Если же клин проникает медленно, то энергия, накопленная при замахе и последующем ударе, уже не является определяющим фактором. В данном случае связи между волокнами разрываются после того, как в ходе внедрения будут достигнуты определенные значения. Согласно исследованиям, оптимальный угол при вершине для ручных дровоколов составляет 30-38°. Тогда связи будут разрываться при меньших усилиях. Хотя некоторые породы древесины могут и «сопротивляться» – это, к примеру, вишня, вяз, яблоня.

Сосна, ясень, дуб и некоторые другие породы раскалываются при незначительном внедрении клина.

Важно! Величина сил зависит также и от длины чурки. Чем полено короче, тем меньшим будет сопротивление, оказываемое древесиной при раскалывании. Как правило, эта длина определяется глубиной топки, ведь дрова в печи нужно расположить таким образом, чтобы дверца беспрепятственно закрывалась.

ГОСТ 3243-88. Дрова. Технические условия . Файл для скачивания (нажмите на ссылку, чтобы открыть PDF-файл в новом окне).

Виды ручных дровоколов

Самыми популярными являются ручные дровоколы (их также называют кинетическими), работающие за счет простых физических принципов и не требующие специальных физических возможностей. Вот основные типы приспособлений:

лом-колун (полено, на которое устанавливается колун, колется при резком поступательном движении при помощи специального стержня-лома);

пружинный (имеется рычаг силы, применяется способ утяжеленного рабочего элемента);

с ручным приводом (есть специальная тумба, на ней находится лезвие, ориентированное вверх. Полено ставится на лезвие и легко раскалывается надвое с помощью, например, кувалды);
реечный (присутствует специальная рейка с зазубринами, являющаяся толкающим элементом).

Если вы часто топите дровами, то уже неоднократно сталкивались с проблемой их заготовки. Чтобы максимально упростить процесс, можете использовать ручные мини-дровоколы – такие как Greenween, «Стрела», Kolundrov. Подобные приспособления помогут быстро и качественно расколоть самые «сложные» поленья, а орудовать ими могут даже женщины (в том числе пожилые).

Важно! При выборе дровокола ориентируйтесь на то, каковы объемы заготавливаемых дров. Также отдавайте предпочтение проверенным и неопасным инструментам. Ознакомимся с мини-дровоколами, упомянутыми ранее.

Greenween

Приспособление имеет базовую и многофункциональную модификации. Но устройство в обоих случаях идентично: на раме закреплено широкое лезвие, выполненное из высокопрочной стали. На краях лезвия наплавлены ребра – специальные жесткие пластины, разделяющие на части треснувшее полено.

Базовая модель отличается от многофункциональной диаметром чурок, которые можно колоть. С помощью второй версии приспособления можно справиться даже с самыми толстыми чурбанами. У нее есть специальная полукруглая пластина, в которую упирается свободный конец полена.

Базовая же модификация оснащена сплошным металлическим кольцом, выступающим в роли боковой опоры. Внутренний диаметр кольца указывает, какова максимальная толщина чурок. Дровокол Greenween тщательно проработан и эргономичен, а потому работать с ним легко и не утомительно. Весит он 5,7 кг, его высота – всего 35 см. Многофункциональный вариант инструмента весит еще меньше – 4,8 кг.

«Стрела»

Это ручной инструмент, что-то среднее между строительным ломом и топором-колуном. Вследствие этого может применяться для многих целей, а не только для колки дров. Например, для сбивания льда или наледи, для взрыхления замерзшей или плотной почвы во время строительства.

Конструкция инструмента телескопическая, есть рабочий элемент (длинный стержень с ручкой) и ударный (остроконечный конус в нижней части). Ручки резиновые, поэтому инструмент не соскальзывает во время эксплуатации. Сам принцип работ прост: стержень поднимается и падает на полено, в результате чего то раскалывается.

С помощью «Стрелы» можно раскалывать очень тяжелые и толстые поленья. Работать с инструментом легко, он отлично справляется с деревом мягких пород. Что касается других преимуществ, то к таковым можно отнести:

небольшие размеры;
уменьшение прикладываемой физической силы во время работы;
универсальность (об этом мы рассказали выше).

Но есть минусы, среди которых:

непривлекательный внешний вид;
нагрузка на поясницу (это никуда не девается);
высокий риск получить травму (клин может соскользнуть с чурки – как правило, малого диаметра, еще щепки или само полено могут отскочить);
появление мозолей (даже невзирая на то, что рукоятки резиновые).

Kolundrov

Это альтернатива «Стреле», но более безопасная в применении. Kolundrov имеет высокую производительность, выглядит вполне симпатично и безопасен в эксплуатации. Нижняя часть стабильна, она имеет отверстия для крепления, благодаря металлическому кольцу сверху щепки и раскалываемые поленья не отлетают в стороны, а значит, не могут поранить человека.

С помощью заостренных ножей легко разбиваются даже сучковатые и влажные чурбаны.

Таблица. Среднерыночные цены на популярные ручные дровоколы в 2019-2020 гг.

Особенности пружинных дровоколов

Простым в исполнении, экономичным, надежным, недорогим инструментом считается дровокол пружинного типа. Он – это результат модернизации традиционных колунов. При эксплуатации пружинного дровокола мышечная сила также прикладывается, но в меньшей мере, благодаря дополнительному грузу, большому рычагу и собственно пружинному механизму.

На заметку! Этот дровокол можно сделать своими руками. Конструкция в таком случае будет состоять из профиля или металлической трубы (это будет рычаг, имеющий нож на конце), железной стойки и соединения шарнирного типа. В качестве возвратного механизма можете использовать старый амортизатор.

Рассмотрим на примере, как самостоятельно изготовить простой пружинный дровокол.

Пружинный дровокол. Пошаговая инструкция по изготовлению

Для начала подготовьте все необходимые инструменты – в нашем случае это:

болгарка (а также зачистные и отрезные диски к ней);
инструменты для разметки и измерений;
сварочный аппарат (благо теперешние инверторные аппараты весят немного, просты в работе и позволяют получать аккуратные сварные швы).

Также подготовьте следующие расходные материалы:

амортизатор от легкового автомобиля;
швеллеры;
стальные трубы (диаметром от 4 см до 7 см);
профильная труба 3х6 см (4х6 см);
втулка от автомобильной подвески (допускается изношенная);
рельс (30-40 см);
уголок;
двутавр (No 12-16).

Шаг 1. Для начала подготовьте эскиз будущей конструкции. Если есть возможность, можете использовать специальную программу для инженерного проектирования, позволяющую проработать все детали. Вот примерная схема будущего дровокола.

Шаг 2. Сделайте опору из швеллера, приварите к ней стойку (последнюю лучше сделать из двутавра, отличающегося высокой жесткостью; такую стойку будет трудно изогнуть даже при продолжительных нагрузках). Для большей устойчивости приварите укосины к основанию. Также дополнительно сделайте упоры из труб для предотвращения возможного падения дровокола.

Шаг 3. Возьмите швеллер и вырежьте опору для пружины. Вырежьте в опоре квадратное отверстие, благодаря которому элемент будет надежно фиксироваться на стойке.

Шаг 4. Что касается высоты установки опоры, то она зависит от длины используемой пружины. Также ориентируйтесь на высоту всей конструкции и то, насколько удобно будет ею пользоваться. Так, груз удобнее всего поднимать, когда он находится на высоте пояса (он будет приподниматься несколько выше груди).

Шаг 5. Сделайте укосины, необходимые для удерживания опоры, из уголков. Благодаря этому опорная поверхность не сдвинется при динамическом нагружении приспособления.

Шаг 6. Сделайте цилиндрический фиксатор для крепления нижней части пружины, для чего потребуется маленький отрезок трубы. При выборе диаметра трубы ориентируйтесь на внутренний диаметр пружины, чтобы она не сдвигалась в ходе эксплуатации.

Шаг 7. Сделайте прорезь в верхней части стойки, установите туда втулку, после чего приварите последнюю. При этом важно соблюдать перпендикулярность по отношению к стойке. Также следите, чтобы ось втулки располагалась параллельно поверхности земли.

Шаг 8. Установите во втулку вал. Приварите к нему коромысло из швеллера, внизу которого установите небольшой кусок трубы. Эта труба необходима для фиксации верхней части пружины.

Шаг 9. Прорежьте в коромысле «окно», габариты которого зависят от размеров самой стойки. Благодаря этому коромысло будет свободно перемещаться.

«Окно» в коромысле

Шаг 10. Приварите профильную трубу к коромыслу, установите зубило на один ее конец. К слову, зубила делают из твердой углеродистой стали У9 или У10, а потому элемент прослужит долго. Затем, в ходе эксплуатации, зубило можно будет легко наточить, используя болгарку и заточный круг.

Шаг 11. Наш дровокол практически готов. Приварите выше зубила кусок рельса, который будет играть роль груза. Также приварите рукоятку, чтобы было удобнее пользоваться дровоколом. Желательно надеть резиновые элементы на них – они будут гасить вибрации.

Обратите внимание! Уложите отрезок бревна большого диаметра – он необходим для работы. На него будут устанавливаться поленья для колки.

Шаг 12. Проверьте работоспособность дровокола. Уложите чурбак и, придерживая его одной рукой, приподнимите колун и нанесите удар.

Шаг 13. Колун опустится вниз, в результате чего чурбак расколется. Если он расколется полностью, то зубило пойдет дальше, но ударится в деревянную опору, а потому не будет тупиться.

Видео – Простой самодельный дровокол

Видео – Пружинный дровокол

Простой ручной дровокол. Пошаговая инструкция по изготовлению

Более простая конструкция, для создания которой нужно подготовить:

рессору от автомобиля;
уголок металлический (40 или 50);
пару отрезков уголка длиной 55 см;
еще пару – длиной 15 см.

Два уголка по 5 см и еще два – по 15 см

Шаг 1. Возьмите длинный уголок, выполните на нем разметку, отступив по 10 см от краев.

Шаг 2. От самого угла отступите при этом 1,5 см.

Шаг 3. Разметьте середину по 5 см, как на фото ниже.

Шаг 4. После этого возьмите болгарку и выполните обрезку по разметке.

Шаг 6. Аналогичным образом вырежьте второй длинный уголок.

Шаг 7. В итоге у вас должно получиться примерно следующее.

Шаг 8. Теперь настало время приступить к коротким уголкам. Возьмите их. К коротким уголкам приварены длинные В кругляке сверлится отверстие

Шаг 12. Отрежьте кругляк требуемой длины – она должна быть такой же, как ширина между уголками.

Втулку нужно приварить к рессоре Труба приварена к рессоре Сборка всех деталей

Видео – Простой, но эффективный дровокол

Как организовать рабочий процесс?

Соорудив самодельный дровокол, можете смело приступать к колке дров. Но для облегчения работы важно грамотно организовать весь процесс. Так, нарезанные фрагменты должны располагаться с одной стороны на расстоянии двух-трех шагов (чтобы сильно не уставать). Нарубленные дрова рекомендуется складывать в тележку. Она имеет небольшой объем, в нее поместится максимум 30-40 кг дров.

После каждого наполнения тележки отвозите дрова и складывайте их на поленницу. Во время перевозки, к слову, будет время отдохнуть от основной работы, ведь смена занятий также является отдыхом!

5 /5 (6 )

Время чтения ≈ 11 минут

Многим семьям даже в XXI веке приходится отапливать своё жильё дровами в твердотопливных котлах или варочных плитах, а их заготовка достаточно трудоёмкий процесс. Но чтобы облегчить себе жизнь, можно купить или сделать самодельный механический дровокол своими руками. Учитывая тот факт, что первый вариант потребует немалых финансовых затрат, мы остановимся на втором и рассмотрим несколько вариантов.

Работа с механическим дровоколом

Какой дровокол можно сделать самостоятельно

Механический дровокол

Все дровоколы можно разделить, как минимум, на два основных вида, но у них ещё есть подвиды. Вся эта классификация механизмов связана с типом привода.

Дровокол может быть механическим, разделяясь на:

устройство с простой механикой;
с пружинным приводом;
инерционный вертикальный механизм.

Для облегчения труда на него можно установить электропривод и в то же время это будет:

конусный или винтовой дровокол;
с одним электродвигателем или в комплекте с редуктором;
также существуют гидравлические дровоколы и хотя они самые сложные по конструкции, но всё-таки имеют место при заготовке дров.

Механические устройства

Проще всего сделать самодельный механический дровокол своими руками, так как устройство всех его подвидов максимально просто и не требует больших затрат, даже если в хозяйстве не найдётся подходящих деталей. Но такое приспособление имеет наибольший КПД лишь при небольших потребностях в дровах, например, для отопления загородного дома или дачи.

Устройство с простой механикой

Наиболее простое механическое приспособление

Такой простой механизм, как на фото вверху собрать легче всего, причём все составляющие материалы, скорее всего, найдутся в домашнем хозяйстве. Это может быть круглая или профильная труба, металлический уголок, к тому же при нехватке длины можно сварить разные профили в одно целое. В качестве резака превосходно подойдёт топор или колун – они всегда найдутся в любом доме с печным отоплением. Устройство может быть разборным, и его легко будет переносить с места на место.

Способ сборки здесь чрезвычайно прост: стержень с резаком устанавливают на вертикальную рейку с подошвой в виде рамы из любого металлического профиля, но так, чтобы она свободно двигалась. Для этого даже необязательны подшипники – подвижный узел может состоять из двух приваренных ушей (с отверстиями) на стойке и металлического пальца, который одновременно послужит и валом для вращения плеча с колуном и креплением.

Проблема здесь состоит в том, что у такого дровокола немало отрицательных качеств. Во-первых, ручка, на которой фиксируется резак (колун или топор), должна быть, как можно длиннее, чтобы при рубке дров затрачивать меньше усилий, следовательно, приспособление потребует много места. Во-вторых, даже при длинной ручке придётся прикладывать немалые усилия. Но, как бы там ни было, даже такая примитивная механика значительно снизит трудоёмкость заготовительного процесса.

Примечание. Чтобы сделать ручку короче, можно резак приварить к толстой круглой или профильной трубе, а затем залить её бетоном. Но проблема в том, что такая конструкция будет тяжёлой (сама ручка) и это ненамного облегчит ваш труд.

Механическое пружинное устройство

Пружинный дровокол

При небольшой доработке механики можно сделать пружинный дровокол, который потребует значительно меньше мускульной нагрузки человека. По сути, принцип сборки здесь не изменится и останется всё та же механика, разве что придётся приварить на стойке полку для упора пружины. Пружина должна быть из инструментальной стали, чтобы при сжатии она не деформировалась.

Если учесть, что плечо делается тяжёлым, то удар по чурбаку нанести несложно – гораздо больше усилий приходится прилагать после раскола колоды, так как будет отдача от пружины. Следовательно, выбору пружины здесь нужно уделять особое внимание – чтобы легче опускать рычаг вниз и легче удерживать при отдаче. Кроме того, нужно учитывать физическую силу человека, который будет колоть дрова, а также длину и сучковатость колоды.

Примечание. Для сочленения рычага со стойкой лучше всего использовать подшипники – это значительно облегчит работу.

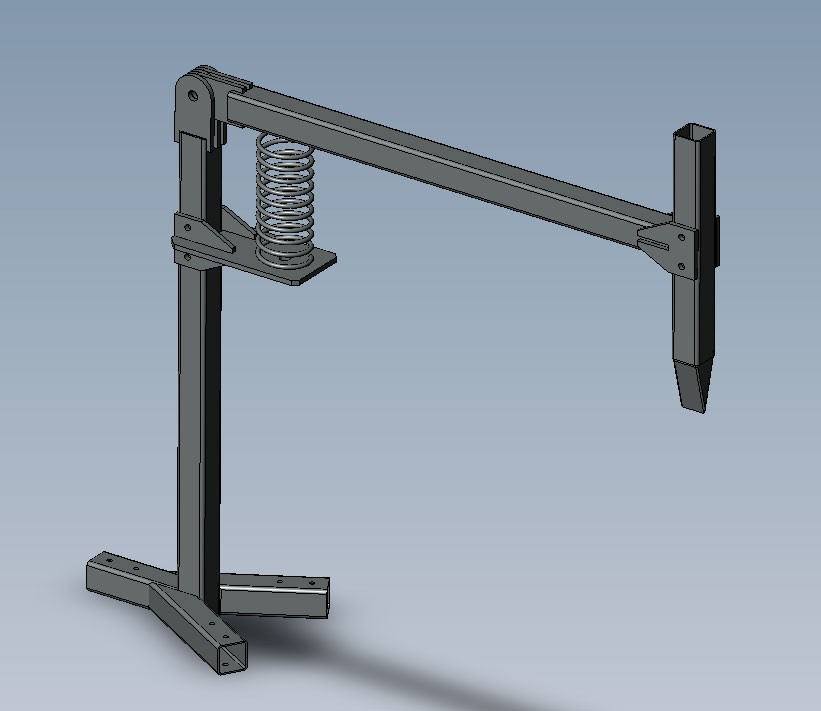

Принципиальная схема пружинного устройства

На схеме, расположенной выше, вы видите принцип действия пружинного механического дровокола. Теперь поговорим о наиболее оптимальных размерах такого приспособления. Минимальная высота такого приспособления должна составлять не менее 80 см, но если человек, который будет ним пользоваться, высокий, то 80 см окажется недостаточно. Расстояние от стойки до колуна должно быть порядка 100-150 см, и это не считая ширины самого резака и ручки, то есть, это длина плеча. Для облегчения работы над колуном приваривают металлическую болванку или трубу с залитым в неё бетоном, чтобы в результате получилось 10-20 кг. Дополнение для массы болванки может стать колун, если его самостоятельно сделать из большой кувалды.

Совет. Чтобы пружинный дровокол было легче перемещать с места на место, с одной стороны опорной рамы можно приварить ось с колёсами, а с другой – стойки для упора и выравнивания рамы.

Видео: применение пружинного дровокола

Инерционный вертикальный механизм

Инерционный вертикальный дровокол

Очень простым вариантом можно также назвать инерционный вертикальный дровокол, который достаточно легко изготовить своими руками. Для изготовления такого устройства понадобится две трубы, где наружный диаметр одной где-то на миллиметр меньше внутреннего диаметра (ДУ, DN) другой. В качестве основы можно использовать толстый лист стали (10-12 мм) или сварить раму из металлического профиля (можно трубчатого). И самым основным элементом, конечно, является резак из топора, колуна или выточенный из инструментальной стали.

Упрощённый эскиз инерционного колуна

Теперь давайте разберёмся, как сделать такое устройство и как оно работает. В первую очередь к станине или раме приваривают реечную направляющую в вертикальном положении около метра высотой. Для этого можно использовать круглую или профильную трубу, главное хорошо зафиксировать её снизу и для этого лучше всего использовать рёбра жёсткости с четырёх сторон. Затем колун приваривают к трубчатому профилю чуть большего сечения, чтобы резак можно было свободно надеть на стояк, как это показано на чертеже.

Чтобы расколоть колоду резак попросту поднимают на стояке, и силой своей тяжести он обрушивается на чурбак. Но не всегда полено раскалывается с первого раза – это зависит от плотности древесины, длины чурбака, сучковатости и так далее. В таких случаях по обуху колуна бьют поленом или даже маленькой кувалдой. Можно, конечно, поднять деревяшку вместе с резаком и опустить заново, но первый вариант легче в физическом отношении.

Устройства с электроприводом

Ещё больше облегчит работу по заготовке дров установка на дровоколе электропривода. Но в этом случае изготовление инструмента получится более сложным и школьных знаний про электричество будет недостаточно. Дело в том, что для таких устройств, двигатель лучше всего подключать через пускатель, а также обеспечить пультом управления, чтобы была возможность отключения в любой момент – это вполне соответствует инструкции по технике безопасности и здравому смыслу в частности.

Конусный или винтовой дровокол

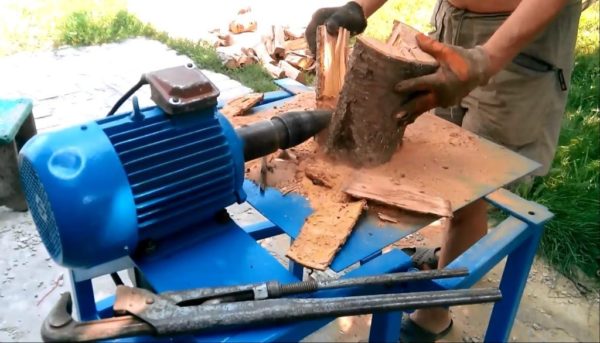

Самодельный конусный дровокол

Конечно, сделать самодельный механический дровокол своими руками гораздо проще, но если добавить на него электропривод… но не спешите с выводами. Такие устройства представляют собой электрический двигатель с гладким или винтовым конусом на краю вала – это их единственное отличие. Здесь колода раскалывается не за счёт удара, а за счёт того, что в неё впивается вращаемый двигателем конус. Начинать колку можно по краям (для больших чурбаков) или с центра.

Конус и резьба

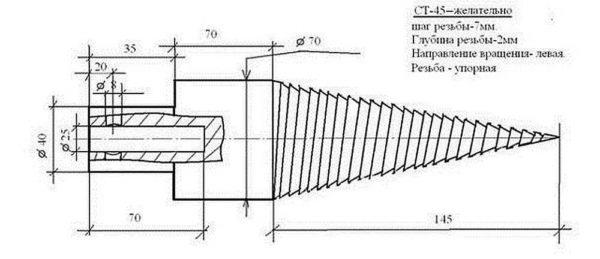

Чертёж винтового конуса с размерами в мм

Как вы уже, наверное, догадались, винтовым конусом, как на чертеже и ниже, работать гораздо легче, нежели гладким, так как в последнем случае затрачивается гораздо больше усилий на прижим. Если на конусе есть резьба, то древесина на неё накручивается и колется, даже когда там много сучком, а вам при этом почти не приходится прилагать усилий. Но, тем не менее, принципы работы конусного дровокола любого типа совершенно одинаковы.

Винтовые конусные насадки разного диаметра

Чтобы сделать хороший станок, очень важно правильно выточить конус и нарезать на нём резьбу. Если у вас дома есть токарный станок вместе с опытом работы на нём, то эту деталь вы можете сделать самостоятельно, но при отсутствии этого вам придётся заказывать её у токаря. Резьба может быть разной, тем более, если нарезающий её человек не имеет опыта в работе с такими дровоколами. Но есть те, кто этот опыт имеет и они утверждают:

минимальная глубина посадки на редуктор – 70 мм;
шаг – 7 мм;
глубина резьбы – 2-3 мм.

Электродвигатель и редуктор

Двигатель с редуктором крепятся к рабочему столу

К электродвигателю здесь предъявляются особые требования: нужно чтобы его мощность составляла, как минимум 2 кВт, но обороты при этом были низкими, от 250 до 500 об/мин. Всё дело в том, что при более низких оборотах рабочий процесс будет очень медленным, а при более высоких опасным. Так что если вы нашли мотор с такими параметрами, то можете насаживать винт непосредственно на его вал.

Иногда приходится использовать редуктор

К сожалению, не всегда удаётся найти электродвигатель с нужными параметрами, во всяком случае, с нужным количеством оборотов. В таких ситуациях придётся приобрести понижающий редуктор, если оборотов больше нормы или повышающий, если их мало. Но удобнее всего в таких ситуациях вместо повышающего или понижающего редуктора использовать шкив и ременную передачу. Чем больше диаметр шкива на редукторе, тем меньше обороты и наоборот.

Чтобы правильно рассчитать количество оборотов редуктора можно прибегнуть к простой арифметике. Например, вы приобрели электродвигатель со скоростью 900 об/мин и здесь можно прибегнуть к системе1/2. То есть на вал редуктора устанавливаете шкив, который в два раза превышает диаметр шкива на валу электродвигателя, и в результате получаете скорость 450 об/мин. Но передача может быть не только ременной, но цепной – во второй ситуации вместо шкивов устанавливают шестерни.

Возможно, у кого-то возникнет вопрос, где должен находиться электродвигатель. В этом случае стол обязательно делают с дополнительной нижней столешницей или хотя бы полкой. Высота верхней столешницы определяется ростом того, кто там будет работать, но не менее 80 см. Конус над рабочей поверхность должен находиться на расстоянии 8-12 см, хотя в качестве исключения допускается 20 см, но ни сантиметром больше – это не позволит колоть короткие чурбаки.

Видео: работа с гладким конусом

Гидравлический дровокол

Устройство с гидравлическим приводом

Гидравлический дровокол можно назвать самым мощным среди всех существующих аналогов. Для сборки такого агрегата понадобится:

электродвигатель;
станина;
режущий нож;
мощный гидравлический цилиндр:
масляный бак;
насос.

Примечание. Все эти компоненты очень дорогие и такая сборка имеет смысл только в том случае, если заниматься заготовкой дров на профессиональном уровне.

Схема гидравлического механизма

Такой дровокол работает по принципу пресса и развивает очень большую мощность. В связи с этим нож должен быть сделан из инструментальной стали толщиной 6-10 мм (этот параметр зависит от мощности приводного механизма). Зачастую нож делают, как звёздочку, что позволяет раскалывать чурбак за один заход на 4 или даже 8 частей. Один из способов изготовления гидравлического дровокола в домашних условиях вы можете посмотреть на видео ролике, расположенном ниже.

Видео: нож рассчитан для колки на 8 частей

Заключение

Будете ли вы собирать своими руками самодельный механический дровокол или же снабдите его электроприводом, зависит в первую очередь от количества заготавливаемых дров. Но, как бы там ни было, любой из этих механизмов сделает вашу жизнь легче.

Колоть дрова топором не самое приятное занятие. Это тяжелый труд. Поэтому многие обладатели загородного дома с печным отоплением задумываются об облегчении труда при заготовке дров. На помощь им приходит приспособление для колки дров. Благодаря им вы можете наколоть намного больше дров, не приложив при этом максимум усилий. Цена на готовые дровоколы варьируется от 10 до 45 тысяч рублей. Но зачем так тратиться, если можно сделать такую приспособу своими руками, и прилично сэкономить.

Существует три основных типа дровоколов:

Гидравлические.
Электрические.
Ручные.

Гидравлический дровокол

Принцип действия схож с гидравлическим прессом. Под действием гидравлического цилиндра полено двигается в сторону острого клина, который и колит дрова. Конструкция такого дровокола работает от топливного двигателя, который приводит в действие масляный насос. Они обладают существенным недостатком. Хороший и надежный гидроцилиндр стоит дорого.

Электрический дровокол

По принципу действия электрические дровоколы похожи на гидравлические. Они работают от реечного редуктора. Главное преимущество - недорогие комплектующие детали. Такие дровоколы еще называют реечными.

Ручные дровоколы

Такие установки состоят из металлического основания, на котором закреплен журавль (металлическая труба). На журавле расположено лезвие. Чтобы трубу легче было поднять, на него устанавливают противовес. Дрова колют, резко опуская трубу с лезвием, и лезвие по инерции раскалывает дрова. Основное преимущество состоит в дешевизне комплектующих деталей. Дровокол работает от мускульной силы. То есть вы также устаете. Это основной недостаток ручного дровокола.

Любой топливный мотор с мощностью от двух кВт.
Маслонасос.
Масляный бак.
Рукава высокого давления.
Блок управления.
Гидравлический цилиндр.
Двутавр или металлическая балка.
Уголок металлический.
Листовая сталь с толщиной от одного сантиметра.

Необходимо из металлической балки или двутавра изготовить станину. С увеличением ширины балки возрастает нагрузка, которую способна выдержать станина. При этом увеличивается вес изделия, способствующий усложнению транспортировки дровокола. Наилучшая ширина балки около 9-16 сантиметров. Цилиндр необходимо закрепить на 6 сантиметров выше балки. Из куска листовой стали делаем толкатель и фиксируем его на концах штока. Чтобы нож мог свободно передвигаться по станине, изготовим корпус.

Если изменить расстояние до ножа, вы сможете колоть длинные бревна, но не сможете колоть толстые бревна.

Чтобы зафиксировать нож нужно:

На нижней части станины просверлить отверстия с радиусом 6 миллиметров на расстоянии 5 сантиметров друг от друга.
В корпусе ножа просверлить два отверстия с аналогичным шагом.
В корпусе ножа расположите 2 болта с радиусом 5 миллиметров и скрепите их сваркой.
Откорректируйте длину рабочей зоны, закрепите ножи шайбами и гайками.

Это позволит приспосабливать дровокол под разную длину бревен. Соедините в одну систему маслонасос, масляный бак, блок управления и гидравлический цилиндр. Если чувствуете, что не справитесь с данной работой, лучше пригласите мастера.

Преимущества гидравлического дровокола:

Высокая производительность.
Экономичный расход энергии.
Безопасен в эксплуатации.

Основные недостатки:

Нужен минимальный опыт использования.
Из-за чрезмерных нагрузок может вытекать жидкость из цилиндра.

Транспортировка дровокола

Как правило, дровокол весит около ста килограмм. Из-за этого возникают трудности с его транспортировкой. Чтобы избежать этого, можно к конструкции дровокола присоединить колеса. Подойдут колеса от любой садовой техники. Также, чтобы дровокол не двигался во время работы можно предусмотреть блокировку колес. Или каждый раз во время работы чем-нибудь подпирать колеса.

Реечный дровокольный станок

Намного проще сделать реечный дровокол. В его основе лежит мощная станина, к которой прикреплен клиновидный нож, электромотор и редуктор. Данный прибор состоит из следующих составных частей:

Узел зубчатой передачи.
Привод бензиновый.
Шкив ременной передачи.
Шестеренка с зубьями.
Вращающийся шкив.
Рейка с толкателем.
Рукоять.
Режущий колун.
Рама с желобами.
Редуктор.

Принцип действия: кладут бревно в специальное углубление, и за счет работы шкива оно подталкивается к рабочему ножу и распиливается.

Основные плюсы самодельного реечного дровокола:

Имеет простую конструкцию сборки.
Довольно долговечен.
Может работать от привода 220 В и выше.
Может расколоть любую древесину.
Экономичен в эксплуатации, потребляет мало электроэнергии.
Высокая производительность.
Ни чем не уступает гидравлическому дровоколу.

Из недостатков можно отметить несоответствие устройства европейским стандартам безопасности. Но при грамотной эксплуатации риск получить травму минимален.

Чтобы ваша работа была выполнена качественно, необходимо правильно выбрать чертеж. В глобальной сети представлено множество вариантов дровокола реечного типа. Вы с легкостью подберете подходящий.

Важным элементом конструкции реечного дровокола является рама. К ее сборке отнеситесь со всей ответственностью.

Понадобятся следующие материалы:

Двутавр.
Труба профильная.
Стандартный швеллер.
Уголок металлический.
Колеса, если есть необходимость перевозить дровокол с места на место.

Нужно собрать все детали в одну конструкцию. Механизм при этом должен твердо стоять на земле и не раскачиваться при работе. Для проталкивания бревна на устройстве предусмотрен поршень. Нужно верно рассчитать силу толкания, чтобы дровокол работал должным образом. Иначе бревна после распила могут вылетать или наоборот застревать. Такой поршень можно приобрести в готовом виде. Также подойдет поршень из трактора, домкрата или любой сельскохозяйственной техники.

Если в вашем устройстве используется электродвигатель, позаботьтесь о безопасности и установите защитную муфту. Желательно использовать режущий колун, состоящий из четырех резцов. Так бревно будет раскалываться сразу на четыре части.

Дровокол лучше оснастить горизонтальным способом укладки. Это обеспечивает наилучшее передвижение чурки к режущему колуну. В качестве материала для режущего элемента отлично подойдет легированная сталь.

Конусный винтовой дровокол

Самый распространенный тип дровокола. Свое название получил благодаря колющему устройству в виде конуса. Главное отличие между винтовым и конусным дровоколом в наличие резьбы. Конус, который вращается за счет мотора, вклинивается в полено и раскалывает его.

Основные достоинства винтового дровокола:

Простота изготовления.
Высокая производительность.
Низкая цена комплектующих.
Надежность конструкции.

Основные недостатки винтового дровокола:

Не подходит для деревьев со спутанными волокнами.
Сложно изготовить конус самостоятельно.

Нам понадобятся следующие материалы и инструменты:

Редуктор.
Мотор.
Винтовой конус.

Лучше использовать винтовой конус. С помощью него легче раскалывать древесину. Конус можно сделать самостоятельно, но необходимо иметь профессиональные навыки токаря и специальный станок. Резьба бывает разная. Определены лучшие параметры резьбы: шаг 7 миллиметров, глубина 3 миллиметра.

Желательно сперва составить чертеж изделия. Указать расположение деталей и проводки. Также нужно серьезно подойти к изготовлению клина. Его можно сделать из стали. Лучше, если винт изготовит профессионал. Именно от него будет зависеть качественная работа аппарата. Размер рамы подбирают под определенного человека, который будет работать с дровоколом. Оптимальные размеры: высота 90 сантиметров, ширина около 70 сантиметров, длина изделия метр.

Двигатель устанавливают снизу станины, это необходимо для защиты мотора от опилок. При изготовлении колуна нужно определиться с методом натяжение ременной передачи. Нам понадобятся дополнительные ролики. Ременную передачу закрывают специальным кожухом. Он сделан из куска металлической пластины.

Сборка винтового колуна

Нужно порезать трубу на несколько маленьких отрезков при помощи болгарки. Из металлического листа вырежем стол и нижнюю полку. Узлы рамы свариваем между собой. Крепим к столу ножки. Если вы хотите дровокол сделать мобильным, можете прикрепить к нему колеса. Изготавливаем основание для двигателя и привариваем к станине. На вал мотора устанавливаем шкив. Собираем конструкцию вала конуса. Устанавливаем на него ремни. Вращение вала должно быть равномерным. На вал двигателя крепим винтовой конус. Изделие готово. Проверяем дровокол в работе. Красим аппарат противокоррозионной краской.

Механический колун для дров

Пружинный дровокол - это самое простое устройство для колки дров.

Основной элемент устройства - пружина. Она присоединена к станине. Верхняя часть пружины упирается в неподвижную перекладину, на которой установлен режущий колун.

Всю нагрузку в данном случае принимает на себя пружина, в ее обязанности входит удержать колун. Перед нами стоит задача подобрать пружину и колун так, чтобы для работы прилагались минимальные усилия, но достаточные для раскола твердой древесины. Упор пружины можно сделать мобильным. Такой дровокол должен иметь минимальную высоту 800 миллиметров. Если устройством будет пользоваться только один человек, то высоту можно сделать под свой рост. Дровокол позволяет работать одной рукой. Также можно установить специальный зажим для поленьев, так будет безопасней. Чтобы дровокол можно было передвигать, установите на станине колеса.

Одна из разновидностей механического дровокола

Нам понадобятся следующие материалы и инструменты:

Старый обод от колес.
Угловая шлифовальная машина.
Болгарка.
2 стальные трубы диаметром 50 миллиметров.

Для начала необходимо вырезать внутреннюю часть из обода с помощью болгарки. Края обработаем шлифовальной машиной. Привариваем к ободу две трубки с разных сторон. Между трубами устанавливаем режущий элемент. Сверху к трубам привариваем остатки от внутренней части обода.

С получившейся самоделкой очень просто работать. Устанавливаем на режущей элемент полено и ударяем по нему кувалдой. Полено раскалывается.

Основные преимущества механических дровоколов:

Простота использования.
Легкость конструкции.
Долговечный механизм.

Основные недостатки:

Низкая производительность
Ограничение по длине и толщине бревен.
Для работы необходимо приложить физические усилия.
Не эстетичный внешний вид.

Инструкция по технике безопасности при работе с дровоколом.

Если поршень слишком быстро вращается при работе дровокола, то можно травмироваться.
Гидравлический и реечный дровокол не работают без топлива, позаботьтесь об этом заранее.
Слишком быстрое передвижение бревна к колуну может спровоцировать заклинивание или поломку.
На стадии проектировании устройства позаботьтесь о правильном расположении режущего элемента. Он должен находиться в недоступном месте. Иначе есть риск травмироваться.
В реечном дровоколе желательно установить предохранитель в виде муфты.
Если дровокол сломался, все работы по починке необходимо выполнять при выключенном электродвигателе.
Любые действия с заготовками осуществляются после выключения аппарата.

При работе с дровоколами необходимо использовать:

Спецодежду из плотной ткани.
Защитные очки.
Наушники.

Сделать дровокол самостоятельно вполне осуществимая идея. Тем более что покупные устройства стоят довольно дорого. При работе необходимо соблюдать технику безопасности. Если следить и вовремя ремонтировать дровокол он сослужит вам долгую службу.

В наше время печное отопление постепенно уходит в прошлое. В большинстве частных домов, как и в квартирах, имеются батареи, дополнительно для обогрева помещения используются электрические конвекторы. Однако, многие дачники и сельские жители не спешат расставаться с русскими печками. Добротно сделанные печи обладают множеством преимуществ: они дают много тепла, в печи можно готовить вкусные блюда и делать домашний хлеб. А если в доме есть печка, значит, нужно заготавливать впрок дрова.

Конечно, можно купить дрова по объявлению в местных газетах. Обычно таких объявлений много, но производители отопительного материала часто обманывают покупателей, предлагая некачественный товар по высокой цене. Поэтому большинство любителей печного отопления предпочитают заготавливать дрова самостоятельно. На Руси колка дров считалась традиционно мужской работой. Но если приспособление для рубки удобное и не тяжелое по весу, с этой работой прекрасно справится женщина или подросток. Проще всего работать , используя колун, изготовленный своими руками в домашних условиях.

Почему стоит смастерить колун

Колун - это простейшее устройство для колки дров. Конечно, можно приобрести такой топор в специализированном магазине или заказать на тематическом интернет-сайте. Однако, стоимость таких приспособлений промышленного производства порой доходит до двадцати тысяч рублей. Есть смысл покупать такие вещи только в том случае, если на отопление помещения идет очень много дров. Если же речь идет о небольшом домике, в котором проживает семья из трех-четырех человек, покупать такой «гаджет» нерентабельно. Гораздо проще смастерить колун своими руками, и вот почему:

Простейший колун, изготовленный своими руками, выглядит примерно так же, как обыкновенный топор, но с небольшой особенностью.

Процесс изготовления топора

Маленький «секрет» колуна, сделанного своими руками, заключается в том, что у него смещен центр тяжести. Колун с «секретом» представляет собой топор, в лезвие которого аккуратно встроена изогнутая деревянная палка. Во время рубки эта палка играет роль рычага и помогает раскалывать поленья, не прилагая особых усилий. Благодаря смещенному центру тяжести сила, которую дровосек вкладывает в удар, увеличивается в несколько раз. Для того чтобы сделать приспособление для колки дров своими руками, понадобится:

Сначала на токарном станке вытачивается рукоятка, длину мастер может регулировать «под себя». Не рекомендуется делать рукоятку слишком короткой, так как работать будет неудобно. Если же рукоять будет чересчур длинной, из-за этого уменьшится сила, вложенная в удар. Идеальный вариант - измерить длину рукоятки у стандартного топора промышленного производства и придерживаться этой длины (с незначительными погрешностями в ту или иную сторону, учитывая физическое телосложение того, кто будет колоть дрова). Если у дровосека длинные руки, рукоять может быть немного короче нормы. И, наоборот, для человека с короткими конечностями лучше немного её удлинить.

Второй этап работы - изготовление, заточка и максимально надёжное крепление лезвия к рукоятке. Далее, у колуна смещается центр тяжести, для этого в лезвие аккуратно встраивается длинная изогнутая палка. После этого самодельный колун готов к использованию.

Как правильно колоть дрова

Многие дачники колют дрова, положив полено на землю, но бывалые дровосеки категорически не рекомендуют так делать, и вот почему:

Это опасно, потому что можно попасть топором по ноге и получить серьезную травму.
Это неудобно, потому что дровосеку приходится низко наклоняться. Особенно тяжело нагибаться тучным людям.
Это плохо влияет на качество дров, так как полено, лежащее на земле, моментально отсыревает.

Лучше всего для колки использовать специальную металлическую конструкцию, напоминающую по своей форме станок. Посередине станка находится желоб, в который помещается полено: здесь оно надежно закрепляется и не выскакивает. Когда полено, или «чурбан», ровно лежит на своем месте, дровосек берет колун и поднимает его вверх для удара и резким движением опускает его на полено. Если удар сделан правильно, чурбан раскалывается на части. Главное - правильно рассчитать силу удара, тогда эти части получатся ровными и аккуратными, но это приходит с опытом.

Никогда не стоит поднимать колун слишком высоко , потому что сила удара от этого не увеличится, а, наоборот, ослабнет. Также не стоит размахивать топором перед тем, как совершить удар: тратить лишние силы дровосеку ни к чему.

Хранение поленьев

Когда все дрова расколоты, их нужно сложить в поленницу. Типичная ошибка многих дачников и сельских жителей заключается в том, что они сваливают готовые дрова в кучу. Так делать нельзя, потому что шаткое сооружение может быстро развалиться, если хотя бы одно бревно лежит неудачно. Но самое главное, что дрова, сваленные в кучу, плохо сохнут, а, значит, они могут заразиться грибком и плесенью.

Складывать дрова нужно аккуратно, примерно так же, как дети, играя, складывают кубики конструктора. Чурбаки, красиво уложенные в поленницу, эффектно выглядят и производят приятное впечатление на соседей по даче. Также их удобно доставать, когда возникает необходимость принести несколько полешек домой. Хранить дрова нужно только под специальным навесом, чтобы на них не попадал дождь. Если же они находятся на открытом воздухе, следует накрывать древесину от дождя брезентом или полиэтиленовой пленкой.

Люди, которые покупают дрова по объявлению , часто жалуются на сырость привезенной древесины. В таком случае поленья нужно сразу же просушить и только потом сложить в аккуратный штабель.

Колка дров при помощи самодельного колуна - это не так сложно, как кажется. Главное, чтобы топор был удобный и достаточно острый. Существует распространенное заблуждение о том , что острым топором можно легко травмировать себя. На самом деле, дровосеки чаще всего получают травмы именно из-за того, что колун недостаточно хорошо заточен. Сделав топор своими руками и адаптировав его «под себя», дачник или сельский житель сможет заметно облегчить ежегодную работу по заготовке топлива для русской печки. Это гораздо проще и дешевле, чем покупать дорогостоящее оборудование или приобретать чьи-то дрова сомнительного качества.
